Несущий каркас определяет грузоподъёмность, срок службы и скорость монтажа тентовой конструкции. Алюминиевые профили из сплава 6005A-T6, изготовленные на собственных пресс-матрицах, — основа шатров с пролётами от 10 до 30+ метров. Статья разбирает характеристики сплава, номенклатуру сечений и принципы выбора профиля под задачу.
Сплав 6005A-T6: почему именно он
Алюминиевый сплав 6005A относится к серии Al-Mg-Si (6xxx). Термообработка T6 — закалка + искусственное старение — формирует упрочняющую фазу Mg₂Si, которая обеспечивает высокие механические свойства при плотности всего 2,70 г/см³.
Ключевые характеристики по EN 755-2: предел текучести (Rp0.2) — от 225 МПа, предел прочности (Rm) — от 270 МПа, удлинение — 8–11,5 %, твёрдость — 85–95 HB, модуль упругости — 67,8–71,2 ГПа, усталостная прочность — около 90 МПа при 10⁷ циклов.
Рынок тентовых конструкций в среднем ценовом сегменте часто использует сплав 6063-T6, который по текучести (~170 МПа) и прочности (~215 МПа) уступает 6005A-T6 на 32 % и 26 % соответственно. На практике это значит: при одинаковом сечении профиль из 6063-T6 несёт меньшую нагрузку, или при одинаковой нагрузке требует большего сечения — а значит, больше металла и больше веса.
Китайские производители шатров (Liri, Superb и другие) чаще применяют 6061-T6 — сплав с чуть более высокими типичными значениями прочности (текучесть ~276 МПа, прочность ~310 МПа), но худшей экструдируемостью. 6005A-T6 позволяет изготавливать многокамерные профили с тонкими стенками (на 25–35 % тоньше при той же прочности) и обладает повышенной ударной вязкостью — это критично для конструкций, проходящих сотни циклов сборки-разборки.
Линейка профилей
Каркас тентовой конструкции состоит из пространственных рам, расположенных с шагом 5 метров (3–4 метра в усиленном исполнении). Высота стойки — от 3 метров. В зависимости от ширины пролёта и расчётных нагрузок используются профили разных серий:
S-Frame (110×66×3 мм) — соединительные элементы торца и карниза, а также рамный профиль для небольших пролётов. Область применения: пагоды, навесы, малые шатры.
M-Frame (151×67×3 мм) — основной рамный профиль для пролётов 10–15 метров. Также работает как соединительный в конструкциях шириной от 20 м. Стандартная снеговая нагрузка при шаге 5 м — до 40 кг/м².
W-Frame (240×120×4 мм) — рамный профиль для пролётов 20–30 метров и усиленных конструкций для снеговых регионов. Применяется в полигональных шатрах для спорта (падел, теннис, баскетбол) с высотой конька до 9 м.
H-Frame (400×220×6 мм) — самый мощный профиль для пролётов свыше 30 метров. Используется в промышленных шатрах-ангарах, выставочных павильонах и крупных спортивных сооружениях.
Дополнительно: коньковые прогоны P-Line (89×43×2 мм) для пролётов 10–15 м и рамы Pg-Frame (65×65×2/3 мм) для пагод.

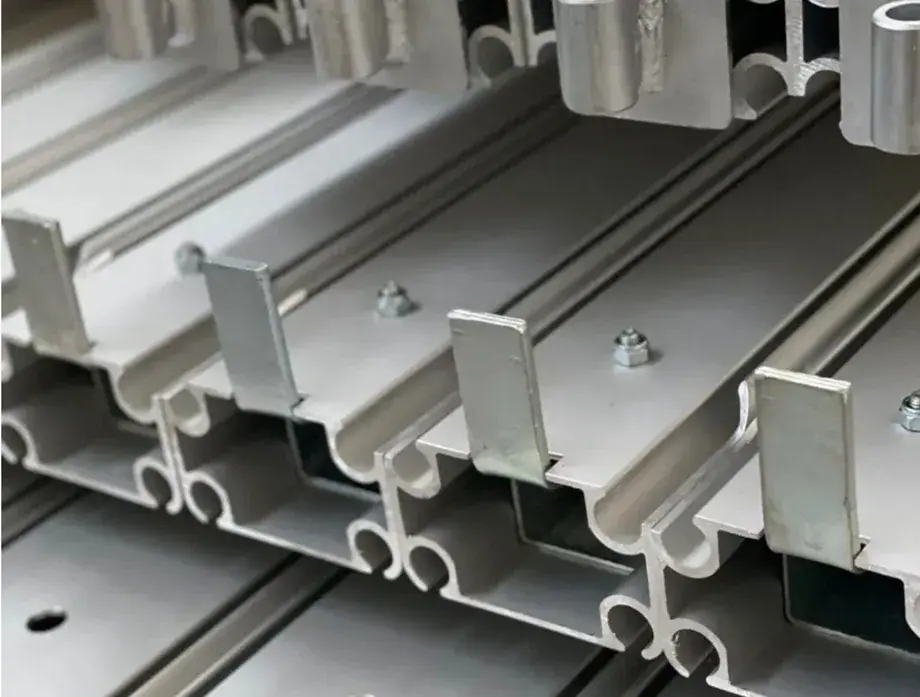

Стальные соединительные элементы — болты класса прочности 8.8, оцинкованные по ГОСТ 9.301-86. Все профили экструдируются на собственных пресс-матрицах с интегрированными кедер-пазами для быстрого монтажа тентового полотна.
Часто задаваемые вопросы
Какой пролёт можно перекрыть без промежуточных опор?
Алюминиевые рамные конструкции — однопролётные, без внутренних колонн. На профилях W-Frame — до 30 м, на H-Frame — свыше 30 м. Длина конструкции кратна шагу рам (5 м) и увеличивается добавлением секций без демонтажа.
Сколько весит алюминиевый каркас?
Плотность 6005A — 2,70 г/см³, это втрое легче стали. Конструкция площадью 500 м² в летнем исполнении на профилях M-Frame монтируется бригадой за один рабочий день без спецтехники.
Чем отличается 6005A от 6061 и 6063?
6005A-T6 превосходит 6063-T6 по текучести на 32 % (225 vs ~170 МПа), а 6061-T6 уступает ему в экструдируемости — 6005A даёт тонкостенные многокамерные профили и лучше анодируется. По минимальным ASTM-значениям 6005A и 6061 идентичны (35/38 ksi).
Можно ли перекрашивать профили?
Да. Поверх анодированного или чистого алюминия наносится порошковая краска в любой цвет RAL. Это востребовано в ресторанных шатрах и выставочных павильонах.
Выбор сечения профиля определяется не «на глаз», а инженерным расчётом по СП 20.13330 с учётом снеговой и ветровой нагрузки конкретного региона установки.
