Мембранные шатры
Преднапряжённая ПВХ-оболочка на мачтах и тросах: конусы, гипары, арки — форма работает на прочность, каждый объект считается под площадку.
Мембранные шатры — это современные тентовые конструкции с натяжным куполом, который принимает сложную аэродинамическую форму благодаря системе тросов и опор.
Подробнее о конструкции
Они сочетают высокую ветровую устойчивость с эффектным дизайном, позволяя перекрывать большие пространства без внутренних колонн, что делает их идеальным решением для фестивалей, глэмпинга и всесезонных площадок, требующих надежной защиты от осадков и солнца.
- Цена
- от 15 000 ₽ за м² по полу
- Материал каркаса
- Оцинкованная сталь
- Масса и высоты
- Под проект
- Снеговая и ветровая нагрузки
- Расчёт по СНиП
01 / ФорматыФорматы решений
3 формата

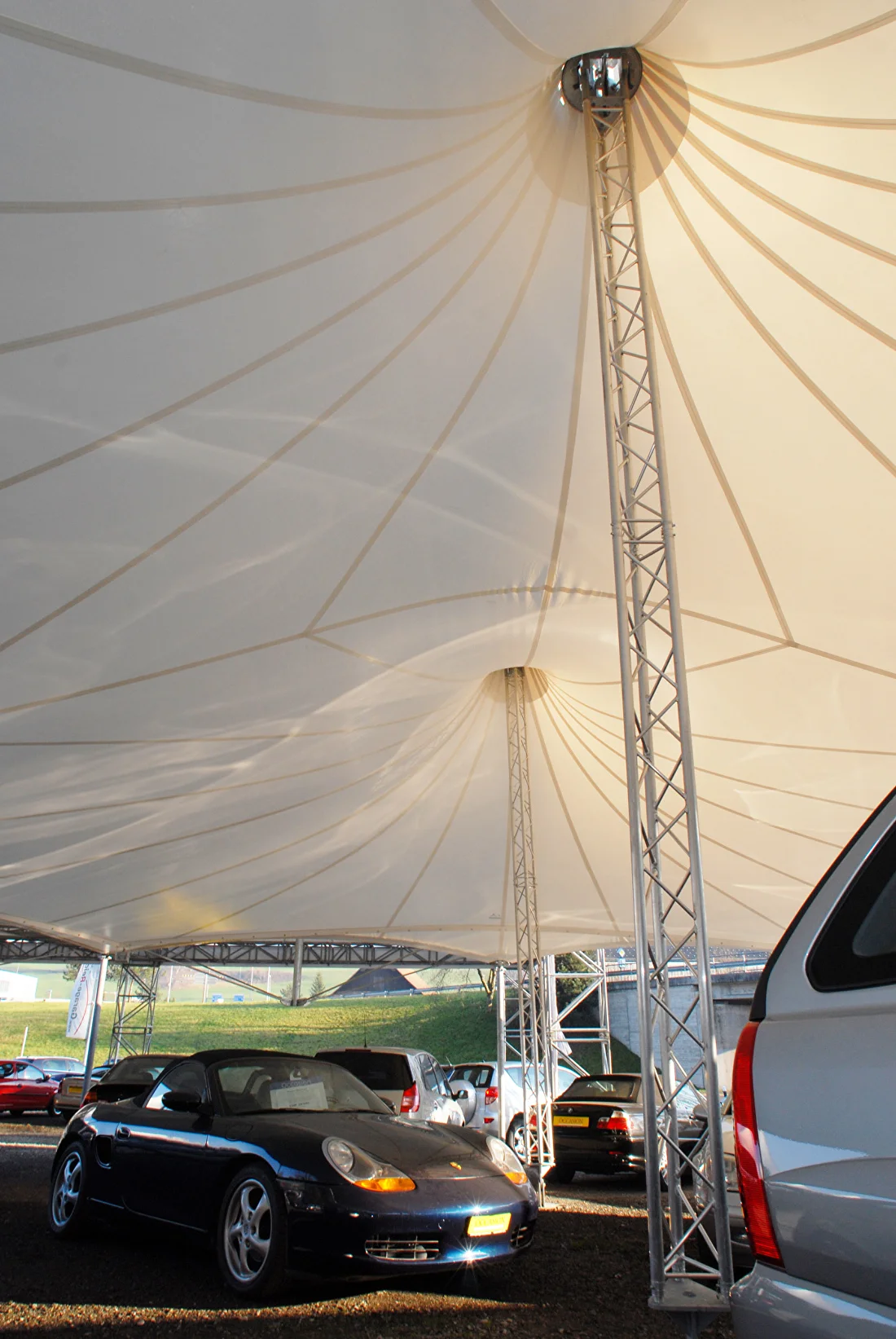

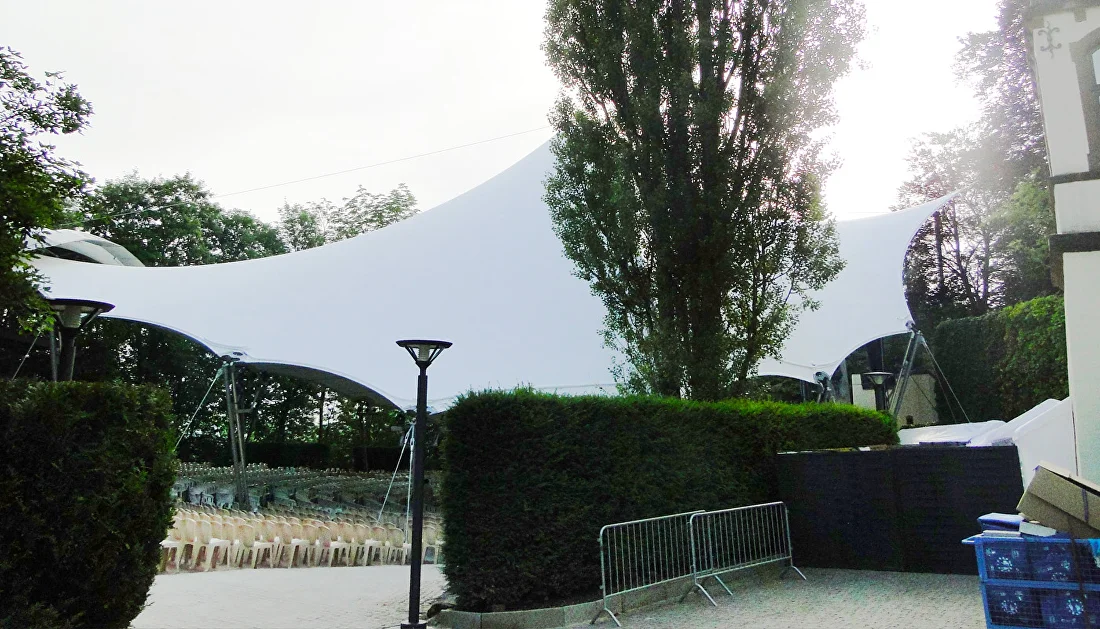

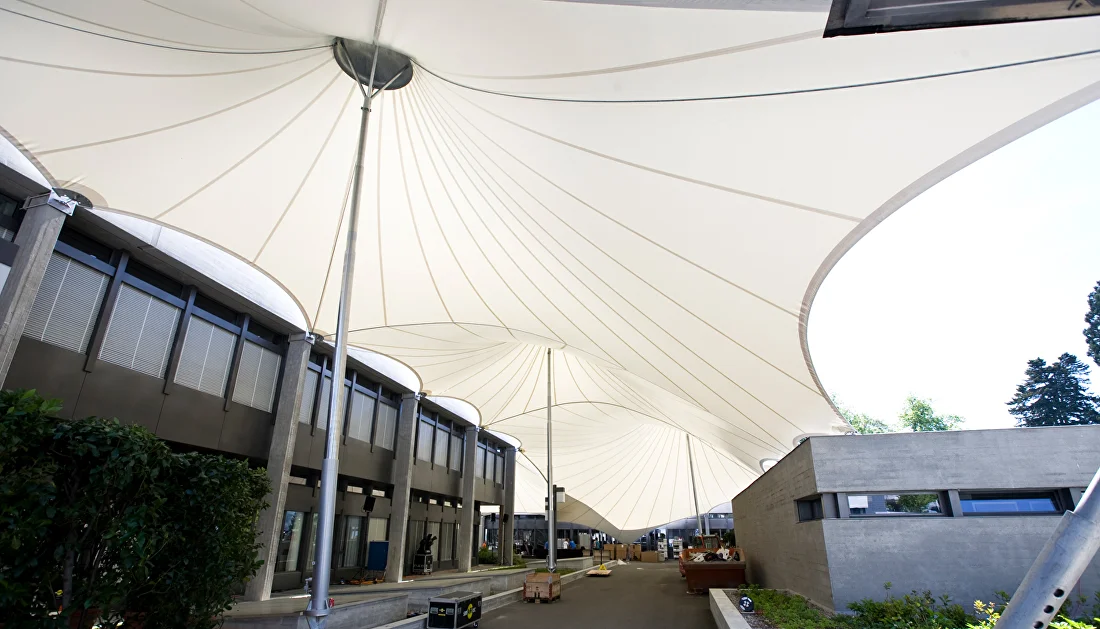

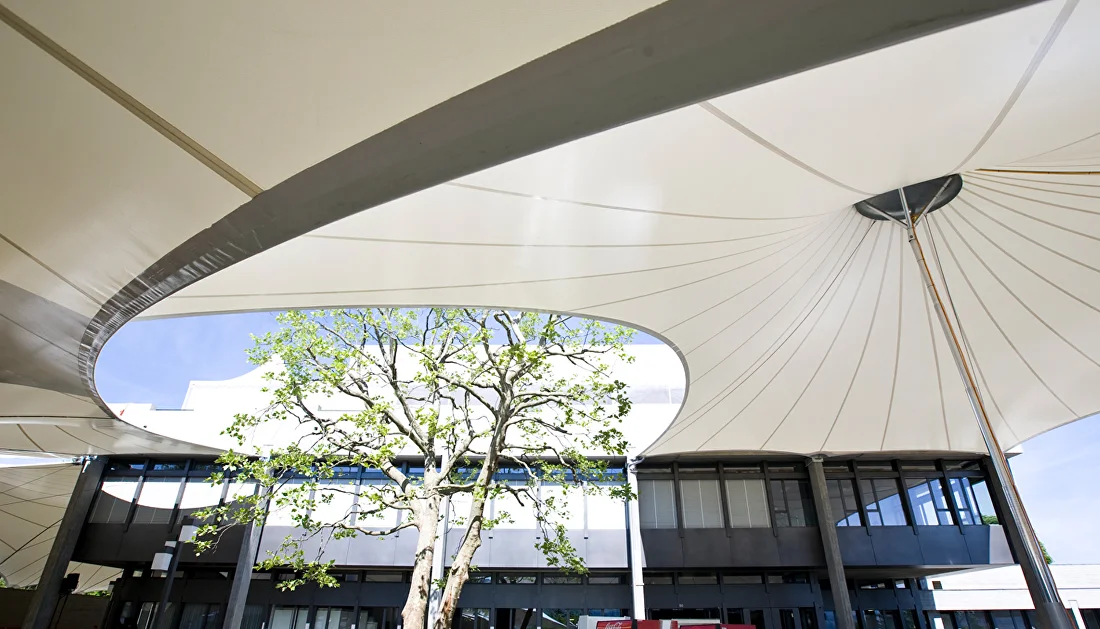

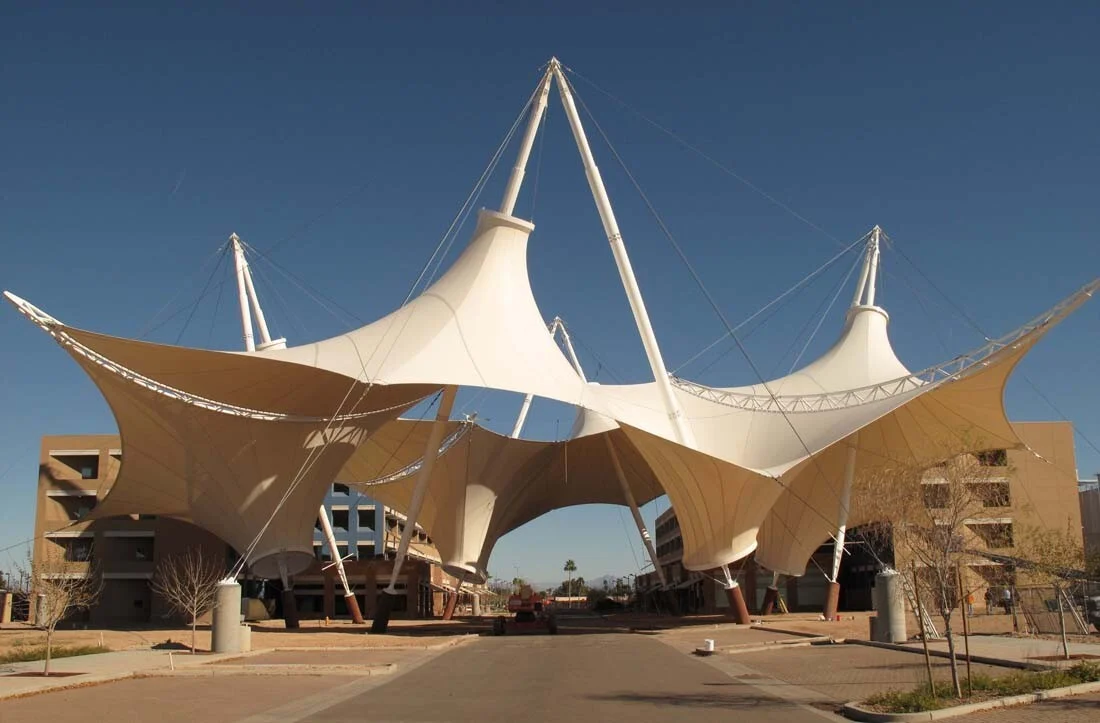

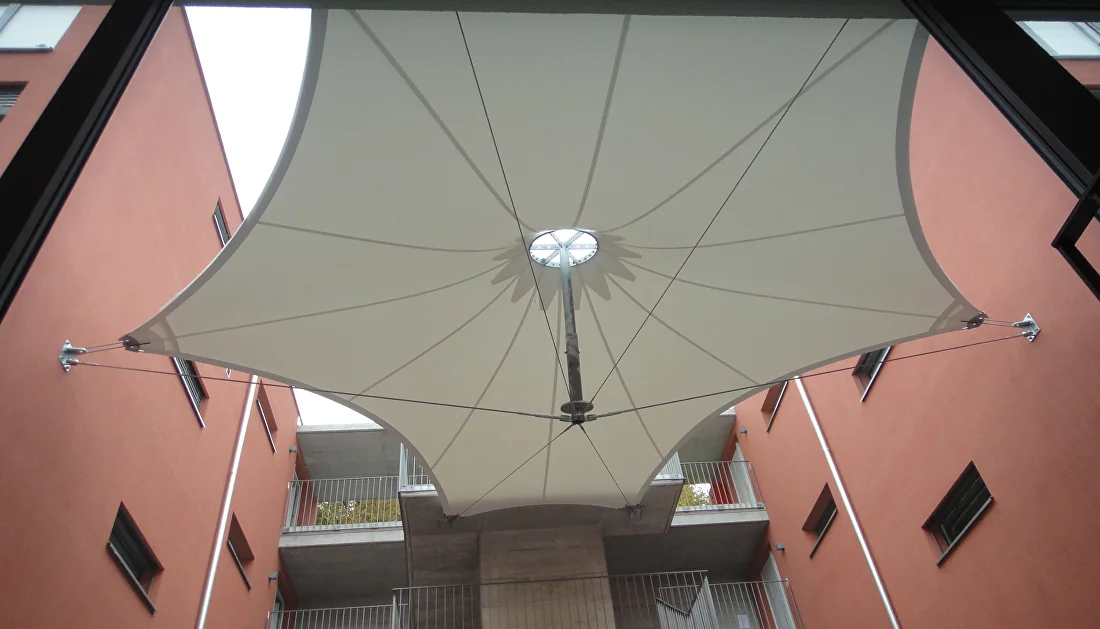

Конические формы
Как правило центральная мачта и система натяжения по периметру
Покрытие. С одной или несколькими высокими точками
Когда применяются. Входы, точки притяжения, рестораны, небольшие площади
Преимущества. Эффектный силуэт, сток воды естественно уходит к низким точкам

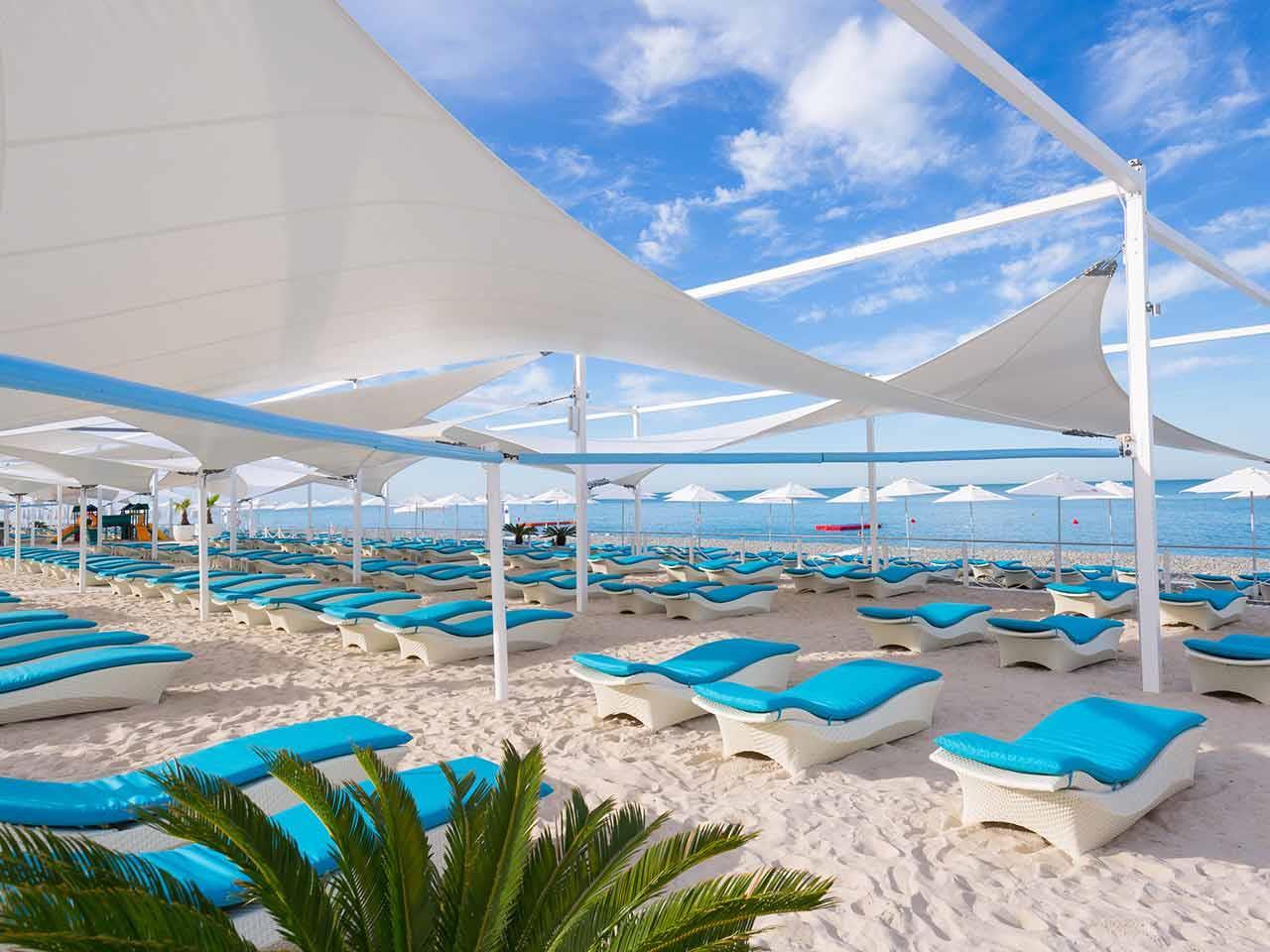

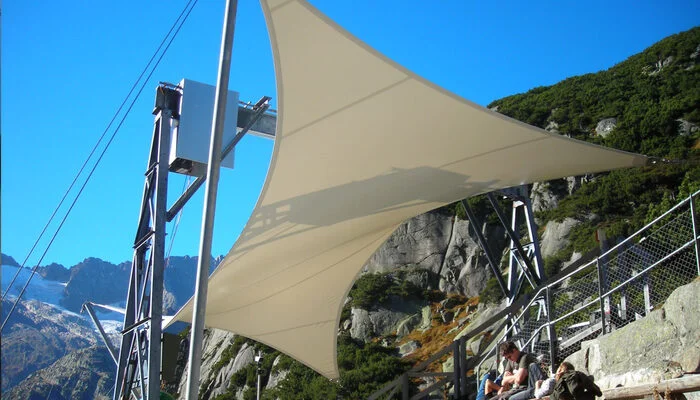

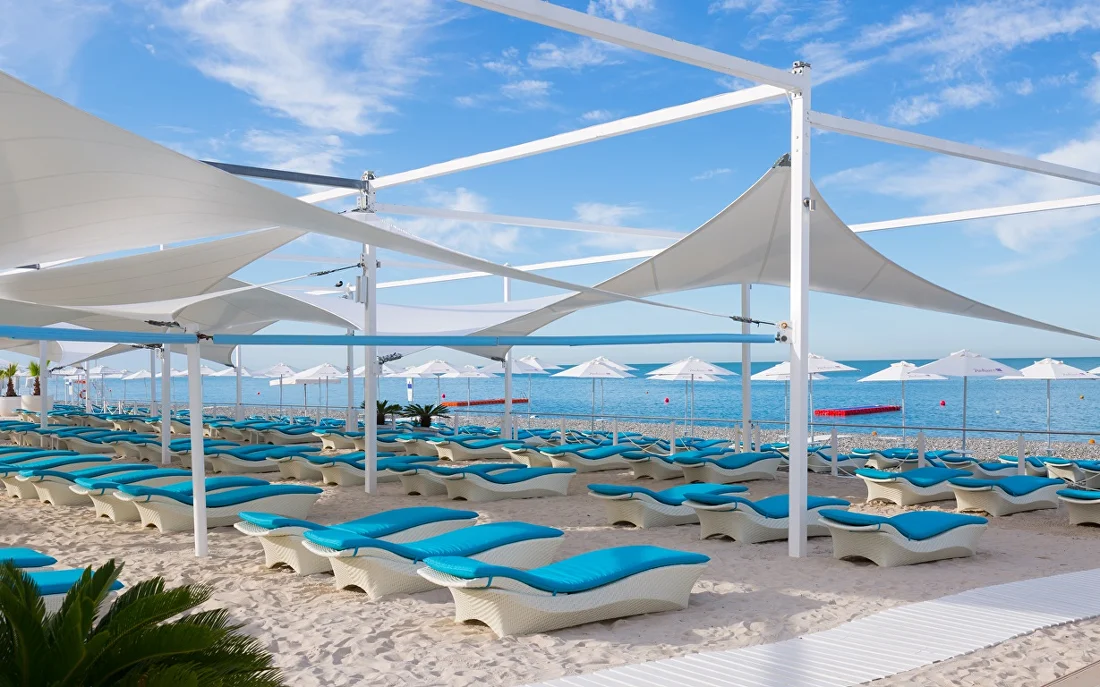

Седла — гипары
Образование точек натяжения стойками по периметру. Плавная волна с переменной кривизной
Когда применяются. Парки, общественные пространства, дворики, бульвары
Преимущества. Универсально, красиво и устойчиво к ветру

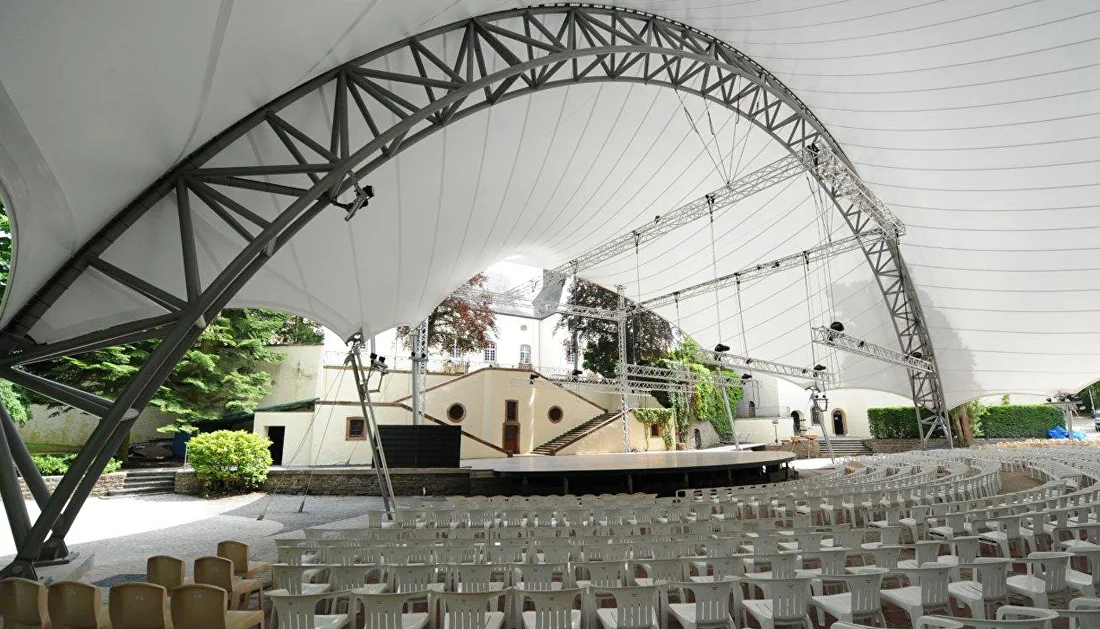

Арки и своды
Мембрана на арочных/портальных рамах или кольцевых фермах; может быть модульной. Повторяющиеся пролёты создают галерею
Когда хорошо. Длинные проходы, галереи, открытые театры, рынки, перроны
Преимущества. Ритмичная модульность, простые повторяемые узлы

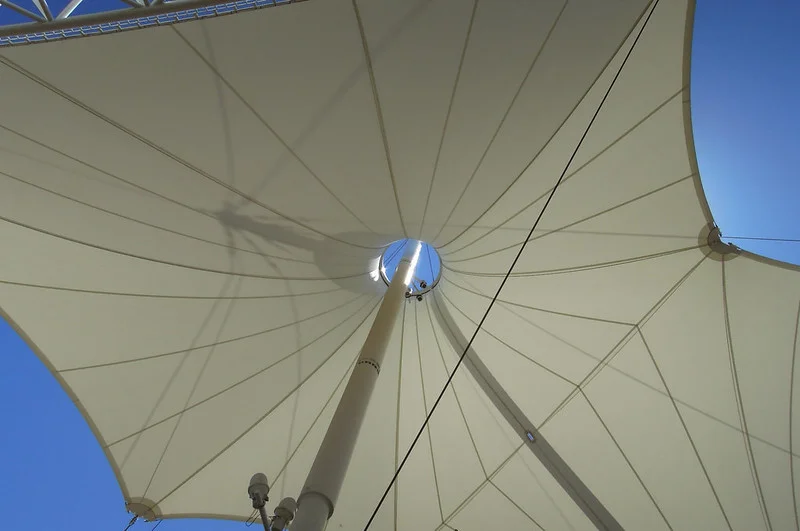

02 / ОбъектыНа объектах
03 / КонструкцияО мембранных шатрах
Мембранная тентовая конструкция — это лёгкая оболочка, заранее предварительно натянутая (преднапряжённая) и работающая совместно с канатно-стоечной или мачтовой системой. Нагрузки передаются по кратчайшим путям: растяжение в полотне + сжатие/растяжение в опорных элементах (мачтах, арках, кольцах). За счёт двойной кривизны (антикластики) оболочка остаётся стабильной при ветре/снеге и не «хлопает», как парус.
Мембранные шатры — это лёгкие и прочные тентовые сооружения, в которых форма работает на несущую способность: предварительно натянутая оболочка из ПВХ-ткани, распределяет нагрузки по кратчайшим путям, а опорная система (мачты, арки, тросовые пояса) фиксирует геометрию. Такая тентовая архитектура позволяет быстро перекрывать площади от входных групп и террас до спортивных и общественных пространств, сохраняя малый вес конструкции, высокую светопроницаемость и выразительный силуэт. Тентовые конструкции проектируются под местные ветровые и снеговые районы: задаётся преднатяжение полотна (обычно 1,5–5,0 кН/м в зависимости от материала), формируются уклоны для самоочистки от осадков, рассчитываются узлы крепления и водоотведение. Для средних пролётов востребованы мачтовые шатры: одна–две центральные мачты или периферийные стойки создают двойную кривизну оболочки, обеспечивая устойчивость без тяжёлых ферм. Опирание — на анкера, ростверки или лёгкие фундаменты; для временных решений применим балласт. Мы закрываем полный цикл — проектирование и изготовление мембранных сооружений: формообразование и расчёты (статика, пульсации ветра), цифровой раскрой с компенсациями, ТВЧ-сварка полотен, изготовление металлоконструкций и монтаж «под ключ». По итогу заказчик получает долговечный, быстрый в возведении и выразительный объект, который работает круглый год и экономит бюджет по сравнению с классическими кровлями и фасадными системами.
Подробнее
Городские архитектурные композиции с каждым годом пополняются мембранными шатрами, вантовыми конструкциями, натяжными тентами, парусами, гипарами, зонтами и всем многообразием форм из области архитектуры мягких оболочек. Почему? Помимо футуристичного и впечатляющего дизайна данные формы обладают широким спектром эксплуатационных характеристик, будучи не просто украшением или организацией пространства. Преднатянутые оболочки защищают от осадков, дождя, солнца, справляются с сильнейшими ветровыми нагрузками, не скапливают снег на поверхности, и выполняют все функции капитальных сооружений. Мембранные сооружения могут иметь широкое многообразие форм и размеров, выполняемые под заказ, выполнять роль покрытия зон отдыха, крыш торговых центров, больших комплексов для выставок, сцен и других объектов городской инфраструктуры. Мембранные шатры при всей своей конструктивной простоте, являются сложнейшими в проектировании и изготовлении, что требует от производителя точнейшего кроя и знания свойств мембранных поверхностей. При этом, мембранные шатры позволяют буквально «разгуляться» фантазии дизайнера и архитектора, позволяя создать удивительные и футуристичные малые архитектурные формы. Основные формы многообразие их конфигураций, находятся на пике популярности,еще со времен Отто Фрея, а именно — конусообразные, гипары, и седловидные сооружения. Расчет формы и кроя мембраны крайне сложен, ведь помимо учета все систем натяжения и креплений, необходимо учитывать колебания и вибрации полотна, во избежание нарушения целостности ткани. Мембранные тенты и шатры, подразумевают наличие фундамента, что в свою очередь, обеспечивает максимальную устойчивость ко всем видом деструктивных нагрузок.
Построение оболочки
Формообразование. Расчетные методы под целевой пролет, снеговые и ветровые нагрузки
Проверочные расчёты. Статика/устойчивость, пульсации ветра, провисания/скопления осадков Раскрой — перевод 3D в плоские полотна с учётом усадок и ориентиров нитей ПВХ. Водо-снегоотведение: направление кривизны к проектным зонам отведения осадков
ПВХ мембрана
Выбор ПВХ. Масса 700–1 100 г/м²; Срок службы 10–20 лет; Светопропускаемость 5–12% или Blackout
Преднатяжение мембраны ПВХ. Растяжение мембраны до необходимых состояний по всем плоскостям. Баланс по осям задаётся расчётом, чтобы исключить складки и локальное выпучивание
Каркас
Материалы каркаса. Сталь высокопрочная конструкционная 17ГС и 17Г1С (горячее цинкование + покраска), Алюминий 6005А/6082 для кромочных профилей и лёгких арок,
Тросы. Оцинкованная/нерж. сталь Ø8–36 мм (в зависимости от пролёта)
04 / ВопросыВопросы по эксплуатации и устройству
Какие могут быть высоты и пролёты
Общественные и кафе навесы: пролёт 6–18 м, высота по стене 3,0–4,5 м. Торговые/транспортные галереи: пролёт 10–24 м, высота по стене 3,5–5,5 м. Спортивные/сценические зоны: пролёт 18–40+ м, чистая высота 6–12 м (до низа мембраны/ферм), пики 12–18 м в коньке.
Какие предусматриваются фундаменты и крепление
Мембранные системы лёгкие, но воспринимают значительные подъёмные и горизонтальные усилия (наполняемость оболочки ветром (парусение))
Варианты. Ленточные/точечные фундаменты под мачты/арки (типичная глубина 1,2–2,5 м; рассчитывается по геологии). Анкер-плиты / ростверки с каркасом и закладными под шпильки; Винтовые сваи — когда нужен быстрый монтаж или слабые грунты. Химанкера/механические анкера в существующие плиты — для галерей и пристроек
Какие могут нести нагрузки ваши конструкции?
Ветер: проектные скорости для большинства городских площадок обычно соответствуют 23–30 м/с (порывы выше); мембрана чувствительна к пульсациям — задаётся аэродинамика формы и система преднатяга, чтобы исключить хлопки/колебания
Снег. Мембрана не предназначена для хранения снега — форма и уклоны должны самоочищаться. Для большинства снеговых районов России применяются следующие решения: повышенные уклоны и ребра жесткости (тросы/жёсткие ребра), Итог: правильно найденная форма + преднапряжение сводят снег к наледи у кромок и обеспечивают сход; расчёт обязателен по вашей снеговой/ветровой зоне
