Полигональные шатры
Скаты-полигон на профилях W-Frame и H-Frame: высокий конёк при стене от 3 м, пролёты до 25 м, зимняя эксплуатация с пневмокровлей.

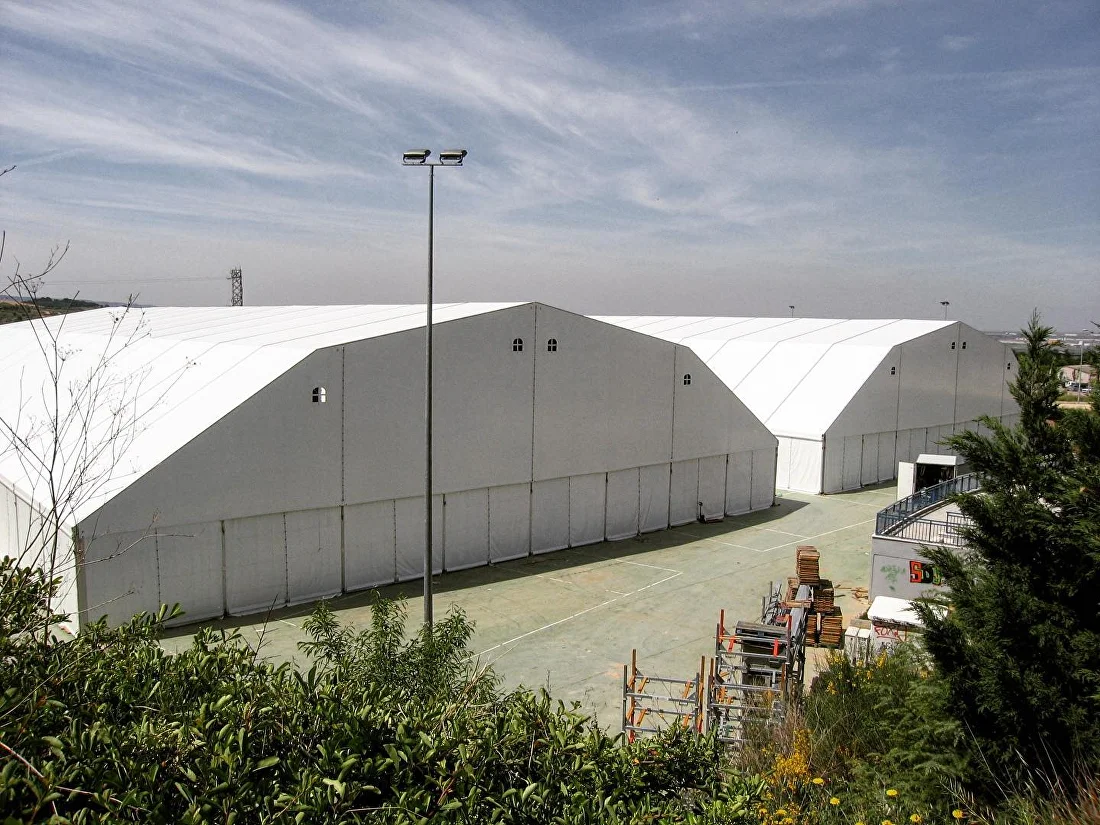

Полигональная схема даёт максимальную высоту в коньке при стене от 3 метров.
Подробнее о конструкции
Увеличенные углы ската сбрасывают снег, а с пневмокровлей полигональ уверенно работает зимой. Изломанная кровля отдаёт всё пространство над головой — под трибуны, шоу-оборудование или свободный полёт теннисного и волейбольного мяча. Алюминиевый каркас не требует фундамента — монтаж проходит быстро (до 3 дней) и недорого. Без стальных ферм полигональ выглядит легче, а пространство под кровлей остаётся свободным целиком.
- Материал каркаса
- Алюминиевый профиль W-Frame 240×120×4
Алюминиевый профиль H-Frame 400×220×6 - Снеговая нагрузка
- С использованием пневмокровли
- Гарантия
- Каркас — 2 года, тент — 1 год, монтаж — 1 год
- Ширина пролёта
- до 25 м
- Сроки изготовления
- 30 дней
- Сроки службы
- 25 лет и более
- Аренда
- Недоступна
Сценарии Где полигональ окупается
Полигональный шатер берут ради высоты: ломаная кровля без стальных ферм оставляет пространство под собой свободным — для трибун, света, подвеса оборудования и игр с мячом. Ниже — где эта высота нужна площадке.

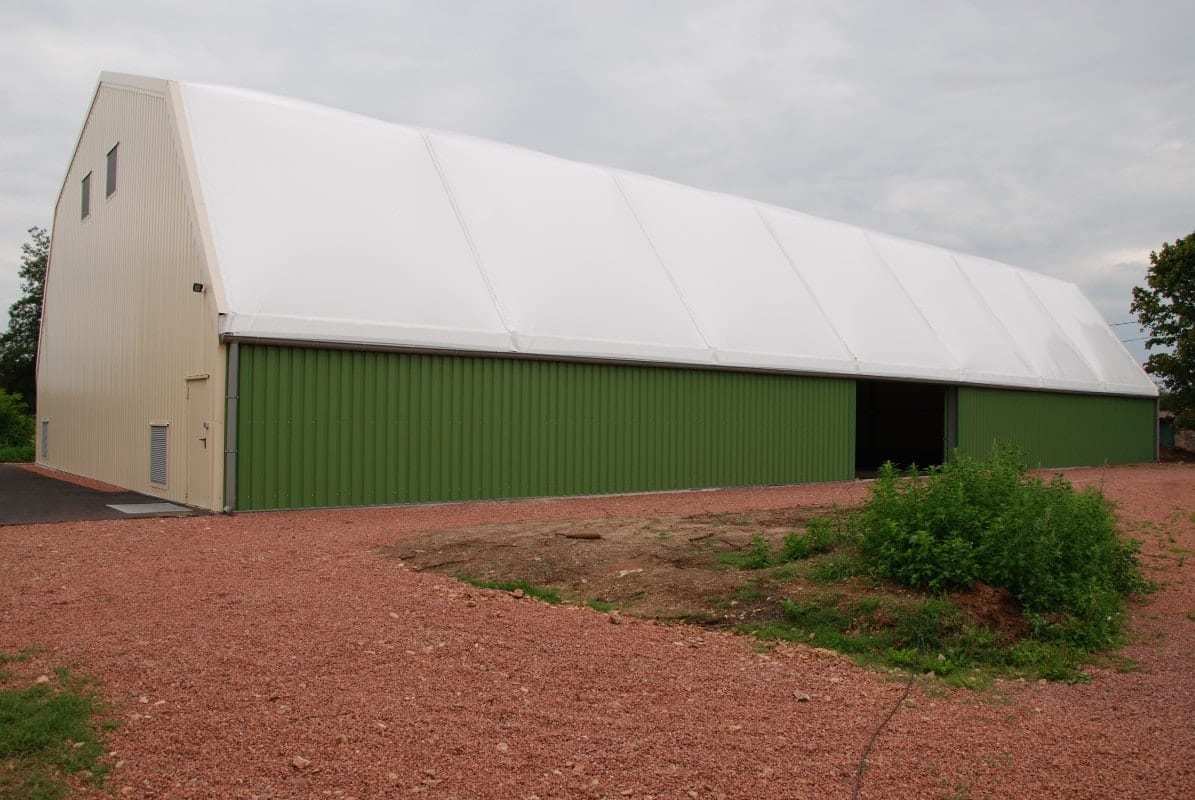

Корты и арены

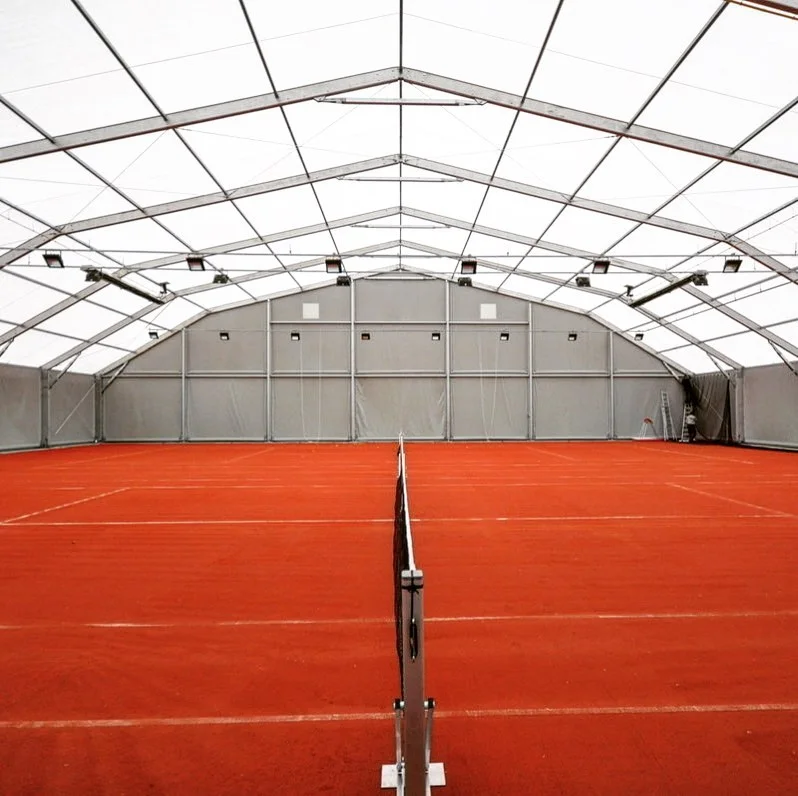

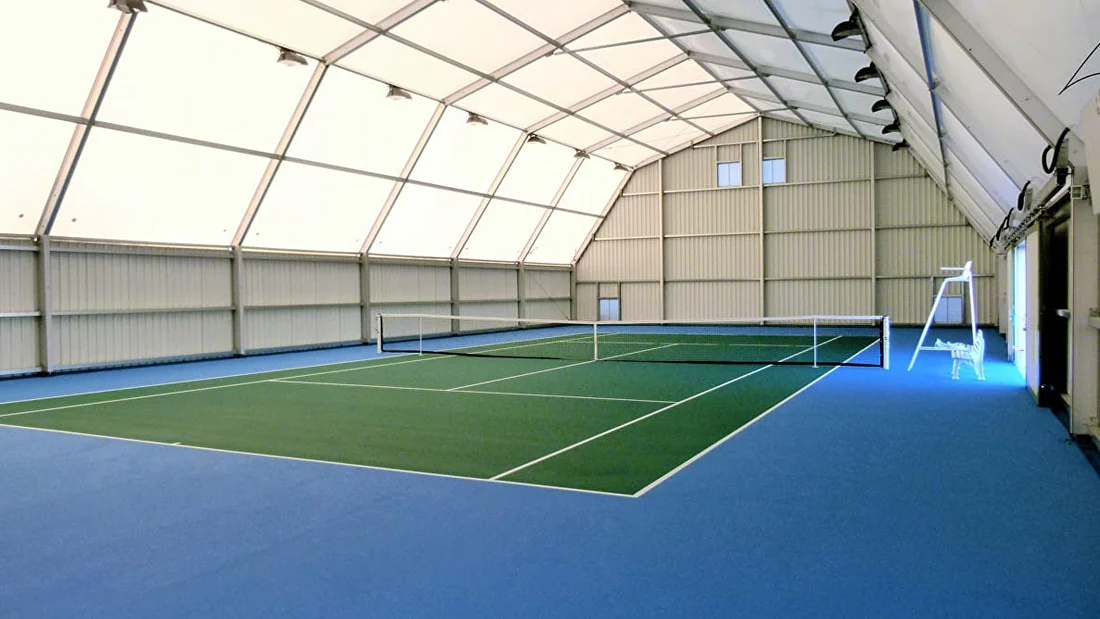

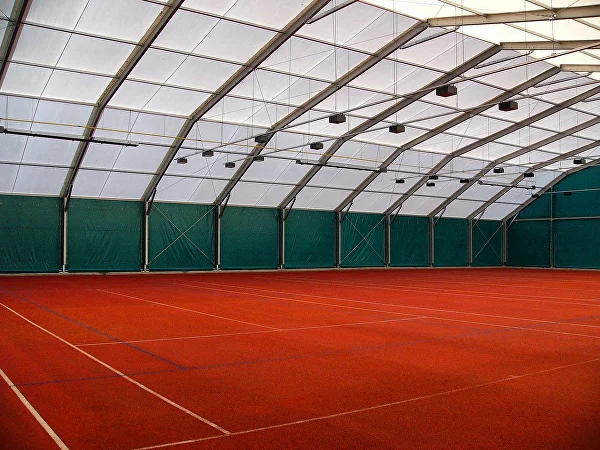

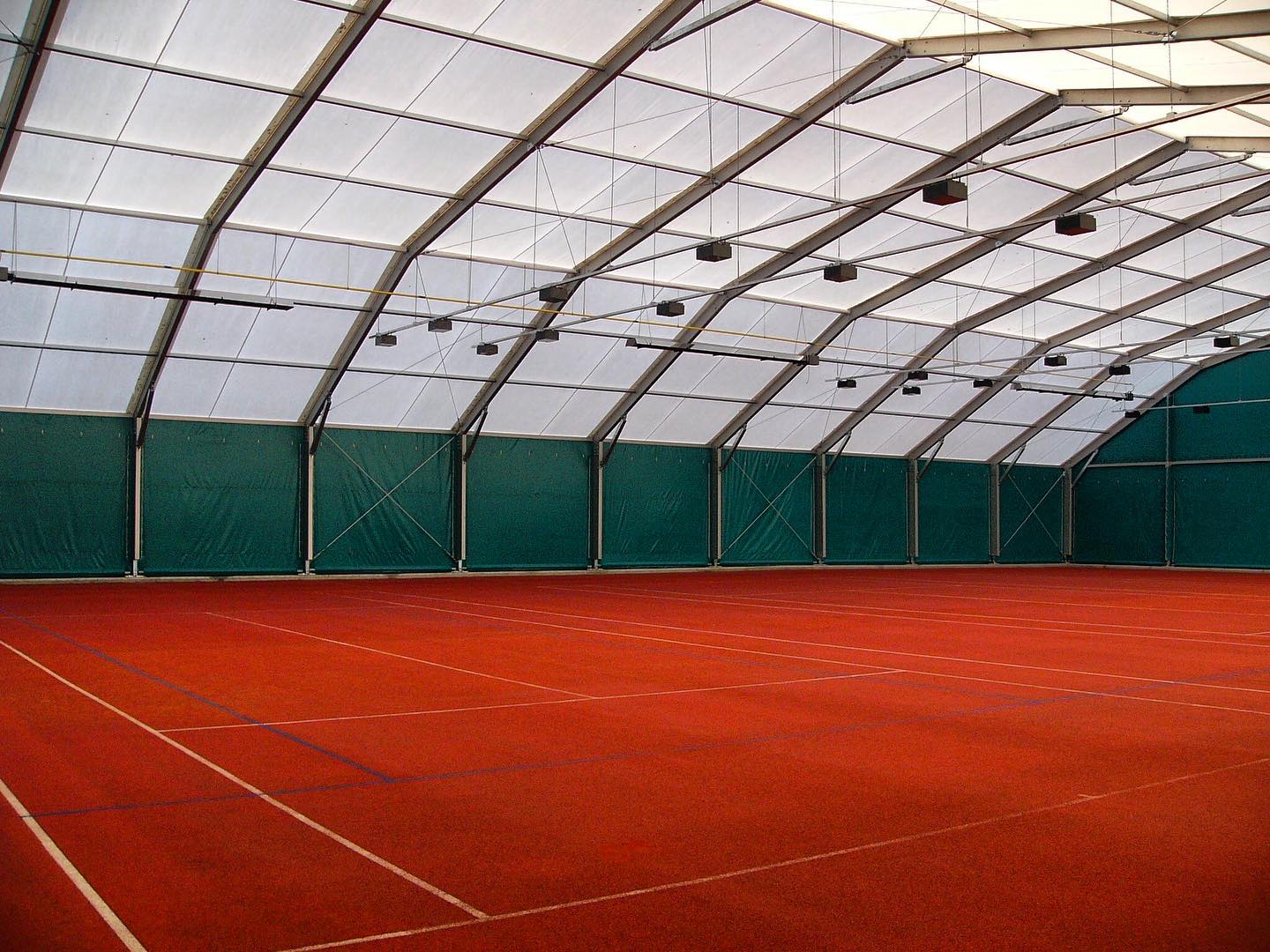

Конёк от 8 м при стене от 3 м даёт запас высоты над сеткой и трибунами — для тенниса, волейбола, любого снаряда с высокой траекторией. Без стальных ферм пространство под кровлей свободно целиком: место остаётся и для игры, и для трибун.
Концерты и события

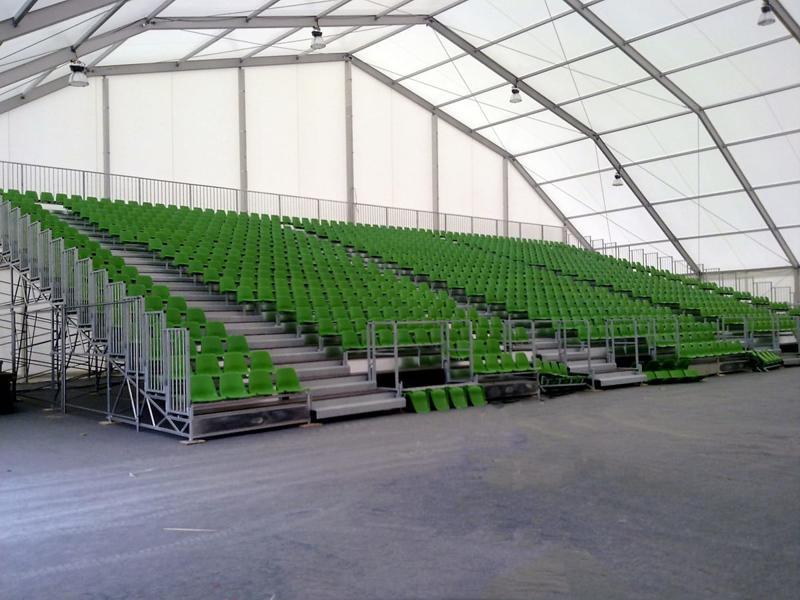

Стальных ферм под кровлей нет — свет, звук и декорации подвешивают на саму конструкцию, ничего не мешает обзору и работе техников. Высокий конёк оставляет запас для сцены и подвесного оборудования любого события.
Где нельзя строить
Алюминиевый каркас ставится без фундамента — это временное сооружение, не капитальное строительство, его можно поставить там, где строить запрещено. Охранная зона, участок с ограничением на застройку, арендованная земля — конструкцию монтируют и демонтируют, не трогая грунт.
- Высота и объём. Полигональная кровля даёт высоту в центре пролёта: помещаются трибуны, шоу-оборудование, свет и звук — без ограничений по высоте.
- Круглый год. Пневмокровля и стеновые заполнения из сэндвич-панелей держат зимнюю эксплуатацию — сезон не ограничивает работу площадки.
- Снег сходит сам. Увеличенные углы ската сбрасывают снеговые массы сами, без механической очистки крыши.
- Не строительство. Монтаж и демонтаж не трогают грунт — конструкция встаёт и на участках, закрытых для капитальной застройки.
- Свой монтаж. Собственная бригада монтирует в темпе 500 м² в сутки — монтаж ведёт сам производитель.
- Расчет проекта. Готовой цены в каталоге нет: смета и срок собираются из пролёта, высоты, кровельного решения и комплектации — под конкретный участок и город.
Объекты На объектах
Инженерия Как устроено
Полигональная кровля набирается из нескольких разрезных алюминиевых балок, соединённых по ломаной линии, — в отличие от двускатной схемы с двумя плоскостями ската. Стропильная система сегментная и без внутренних колонн: несущий контур образуют сами переломы кровли, а не прямой скат. Увеличенные углы наклона граней ускоряют сход снеговых масс с поверхности.
Отказ от стальных ферм освобождает пространство под кровлей целиком — изломанная геометрия увеличивает объём над головой для трибун, навесного оборудования и свободного полёта мяча. При той же ширине пролёта полигональная схема несёт меньшую парусность и снегозадержание, чем двускатная.
Каркас и профиль
Профиль. Несущий каркас — алюминиевый профиль W-Frame 240×120×4 и H-Frame 400×220×6.
Кровельная балка. Кровля набирается из нескольких разрезных балок по ломаной линии — сегментная схема: у каждого ската две плоскости с разным уклоном.
Шаг рам. Длина набирается секциями по шагу рам: у производителей отрасли стандартный шаг — 5 м, длина наращивается кратно шагу.
Узлы и основание
Карнизный узел. У производителей узел карниза — вставка из оцинкованной стали в алюминиевый профиль с 4 кедер-пазами под крепление мембраны.
Анкеровка. В отрасли каркасно-тентовые конструкции крепят к основанию грунтовыми анкерами, балластом или бетонными плитами — выбор зависит от площадки.
Ветровые пригрузы. У производителей на открытых площадках используют пригрузочные плиты; в комплект входят и анкеры для мягкого грунта.
Подробнее
Основание. Типовое требование производителей к площадке под спортивный шатер — твёрдое ровное основание.
Ветер: от чего зависит
Паспортный ветер. Конструкции тентшатер.рф рассчитаны на постоянный поток ветра 22 м/с — паспортная величина.
Форма и высота. По данным производителей отрасли, ветровая нагрузка зависит от высоты сооружения, формы в плане — прямоугольный контур нагружен сильнее круглого, — проёмов и окружающей застройки.
Открытые проёмы. Частично открытое сооружение получает дополнительное внутреннее давление ветра — это учитывают при расчёте проёмов и ворот (отраслевая практика).
Подробнее
Норма расчёта. В EN 13782 ветровую нагрузку считают по EN 1991-1-4 с поправкой на текстильные покрытия.
Снег и пневмокровля
Пневмокровля. Воздушная прослойка пневмокровли работает утеплителем, снег сходит без механической очистки — так алюминиевые конструкции держат повышенные снеговые нагрузки (отраслевая практика).
Зимняя эксплуатация. С пневмокровлей и стеновыми заполнениями из сэндвич-панелей шатер работает круглогодично.
Норма расчёта. По EN 13782 снеговую нагрузку можно не учитывать вне снежного сезона, при обогреве до снегопада или гарантированной уборке — до 8 см допускается сниженная нагрузка 0,20 кН/м².
Из чего складывается срок
Монтаж. Темп монтажа бригады — 500 м² в сутки.
Без фундамента. Алюминиевый каркас не требует фундамента — это убирает из графика этап строительных работ и их согласование.
Подъём первой рамы. Типовая последовательность монтажников отрасли: первую раму поднимают тяговой техникой за стропы с контр-оттяжкой; первую пару рам сразу фиксируют крестовыми связями, дальше сборка идёт по шагу конструкции.
Подробнее
Не строительство. Как временное сооружение шатер можно ставить там, где строительные работы запрещены — это тоже снимает часть согласований со срока.
Сценарии и ограничения
Пролёт. Ширина пролёта — до 25 м, больше — по отдельному проекту: безопорное перекрытие всей ширины зала.
Высота. Высота опоры — от 3 м, высота в коньке — от 8 м.

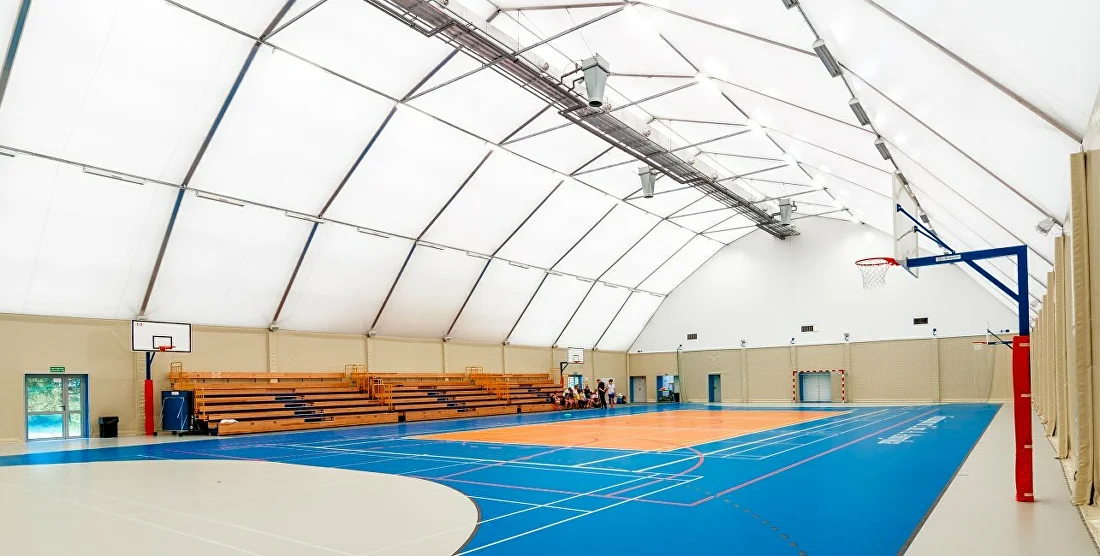

Применение. Теннисные корты, спортивные арены, концертные площадки; в отрасли для полигональной схемы также типичны гимнастика, бокс, бадминтон, стрельба из лука, боулинг, каток, футбол и мультиспорт.
Подробнее
Ограничение. Аренда полигональных конструкций недоступна — только продажа.
- EN 13782:2015. Распространяется на мобильные временные шатры площадью более 50 м²; ветровую нагрузку считают по EN 1991-1-4 с поправкой на текстильные покрытия.
- СП 20.13330.2016. Табл. 10.1 задаёт нормативный вес снегового покрова по снеговым районам I–VIII (0,5–4,0 кН/м²); табл. 11.1 — нормативное ветровое давление по ветровым районам Iа–VII (0,17–0,85 кПа).
Где применяют полигональные шатры
Смотрите также

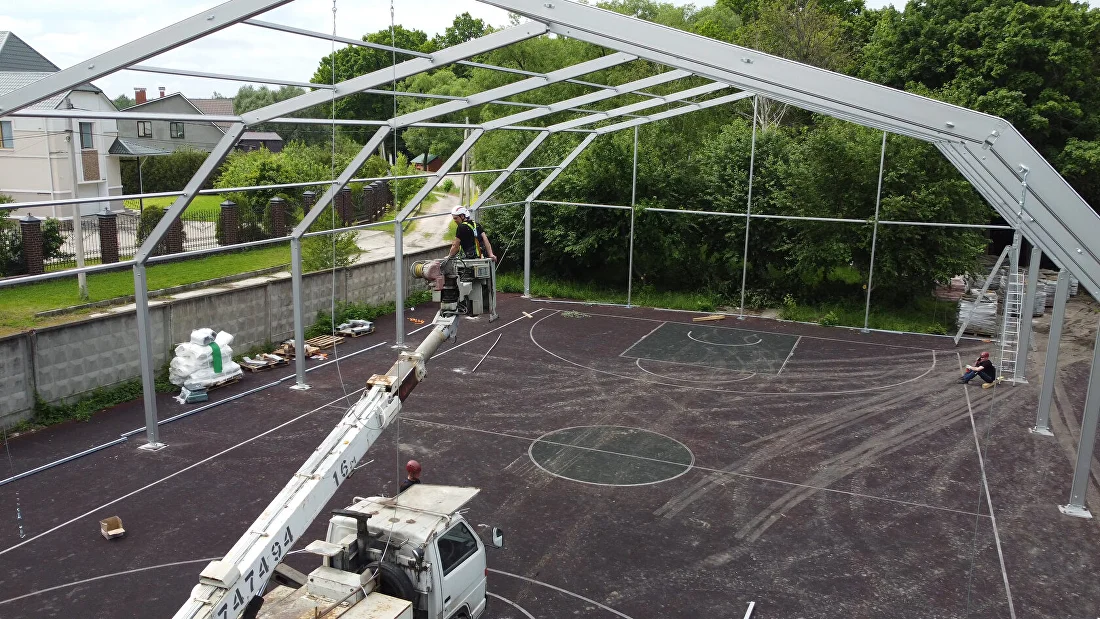

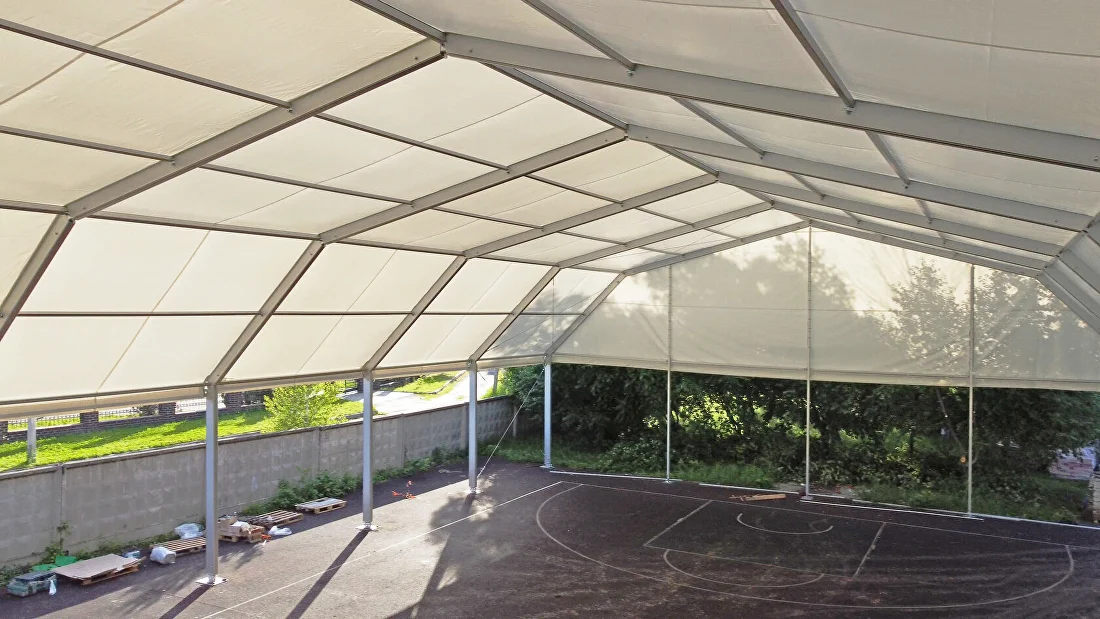

Полигональный шатер 18×32 для спортивной площадки

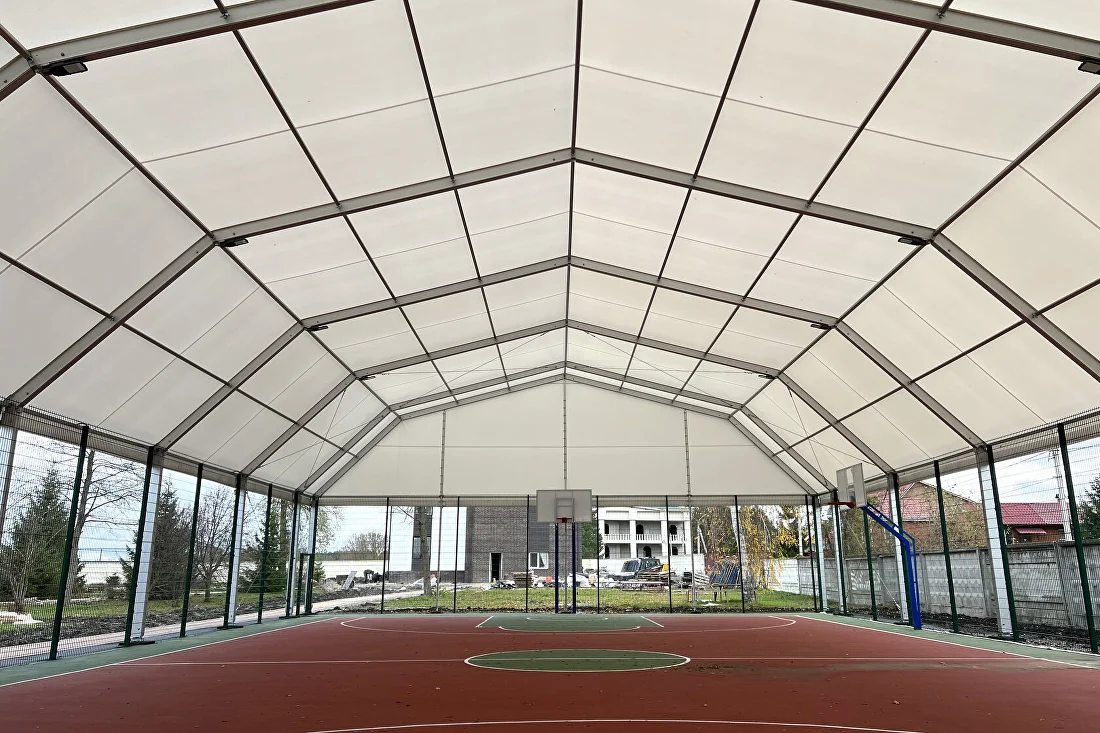

В Курской области в качестве баскетбольного навеса, был установлен полигональный алюминиевый шатер 18×32. Высота опоры в 4 метра и более 8 метров в коньке, позволяет с успехом защищать игроков от превратностей погоды.
Подробнее о проекте
