Двухэтажные шатры
Двухэтажный шатёр под проект: второй этаж на той же площадке — зал внизу, трибуна или галерея наверху, оба этажа без внутренних колонн.
Подробнее о конструкции
Впервые в России мы освоили алюминиевый профиль 400×220×6 из сплава 6005А — он позволяет строить и большепролётные двускатные шатры, и двухэтажные конструкции, хорошо известные на рынках Европы и Китая. Помимо ПВХ, стены собираются из вертикальных и горизонтальных панелей из стекла и пластика — фасады выглядят строго и дорого. Двухэтажные конструкции рассчитаны на аренду под премиальные мероприятия федерального уровня и на временное размещение крупных объектов инфраструктуры. Мы производим конструкции с шириной пролёта от 10 до 30 метров — с учётом двух этажей это большая площадь покрытия. В состав входят лестницы, двери и противопожарные выходы; при стене двух этажей почти в 10 метров конструкция подготовлена к ветровым нагрузкам
- Материал каркаса
- Алюминиевый профиль W-Frame 240×120×4 и H-Frame 400×220×6
- Стены
- ПВХ, стекло, пластик — вертикальные и горизонтальные панели
- Инженерия
- Лестницы, двери и противопожарные выходы — в составе конструкции
01 / СценарииГде второй этаж окупается
Двухэтажный шатёр выбирают, когда после «сколько стоит» первым встаёт вопрос «где взять место». Второй этаж добавляет площадь без расширения участка: зал остаётся свободным от колонн, а стены двух этажей вместе — почти 10 м. Ниже — три сценария, где это решает задачу.
Событие федерального уровня
Павильон, который вмещает больше на той же площадке: зал и сцена — на первом этаже, галерея или лаунж-зона — на втором. Свободный от колонн зал держит рассадку любой схемы, вместимость события растёт без расширения площадки.

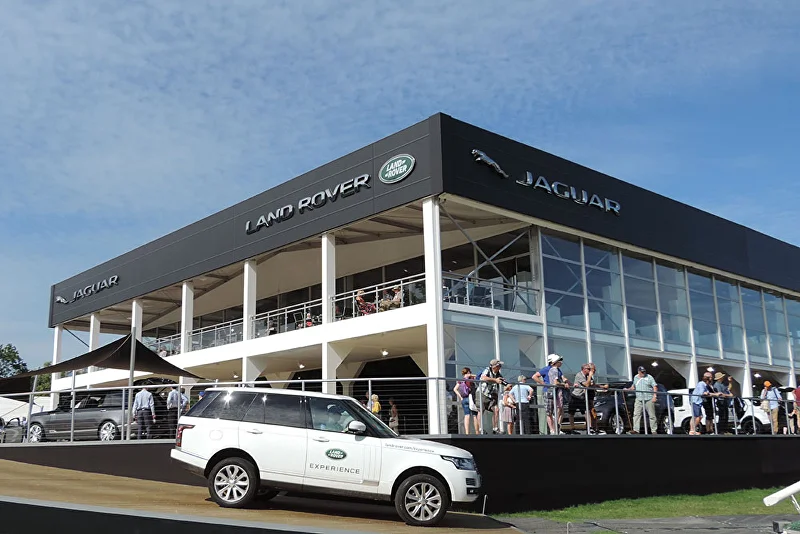

VIP-трибуна на спорте
У площадок спорта и событий второй этаж решает ту же задачу — смотровая зона над полем: в отрасли это VIP-трибуна на футболе, гольфе, конном спорте или автогонках, сезонно или на годы.

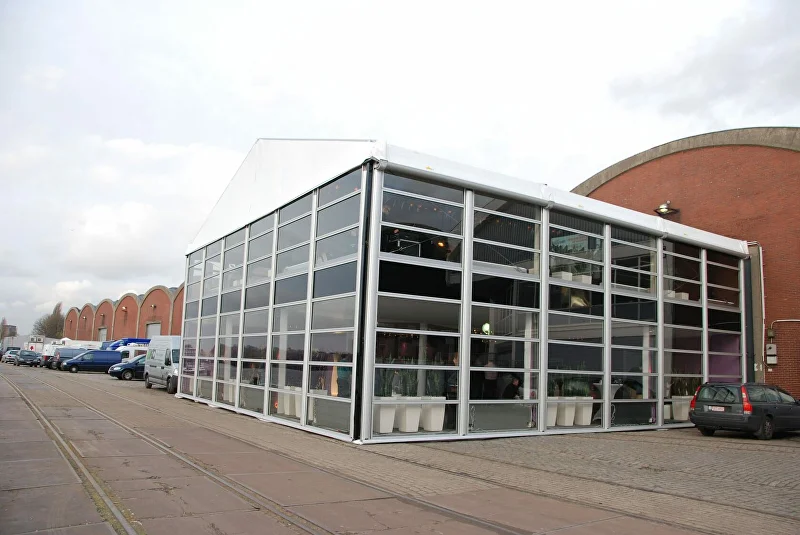

Временная инфраструктура
Когда земли мало, а площади нужно много — терминал, офис или шоурум встают на два уровня на одной площадке, без покупки соседнего участка и без долгого капитального строительства.
- Удвоение площади. У производителей отрасли двухэтажный шатёр удваивает площадь без расширения участка: трибуна, галерея или лаунж встают над залом, а не рядом с ним.
- Пролёт без колонн. Ширина пролёта — от 10 до 30 м, оба этажа остаются свободными от опор в середине зала.
- Скорость монтажа. Собственная монтажная бригада работает в темпе 500 м² в сутки — площадка получает объект по графику, не по обещанию.
- Эвакуация в составе. Лестницы, двери и противопожарные выходы входят в конструкцию — не отдельная смета и не отдельный подрядчик.
- Профиль 6005А. Рамный профиль H-Frame 400×220×6 из сплава 6005А применён впервые в России — предел текучести сплава 225 МПа против 170 у распространённого сплава 6063-T6.
- Смета под проект. Смета складывается из пролёта, этажности, лестниц, инженерных систем и стеновых панелей; срок — из изготовления, логистики и монтажа.
02 / ФорматыИсполнения двухэтажных шатров
2 формата
Двухэтажные Double Deckers
Стандартные двускатные конструкции с надстроенным вторым этажом. Шатёр комплектуется кассетными полами и типовыми стеновыми панелями.
Двухэтажные Attika
Шатёр с уменьшенными углами ската кровли, комплектуется системой пневмокровли и декоративной аттикой. Горизонтальные стеновые стеклянные панели.

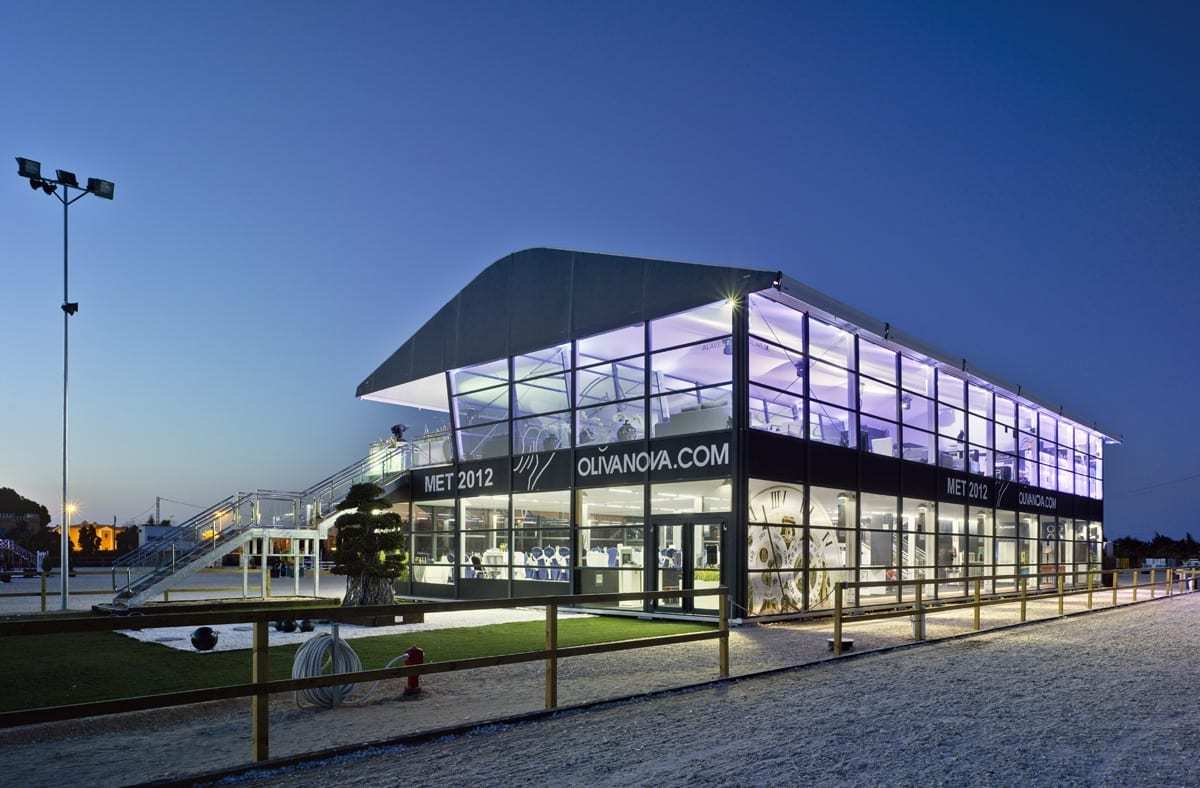

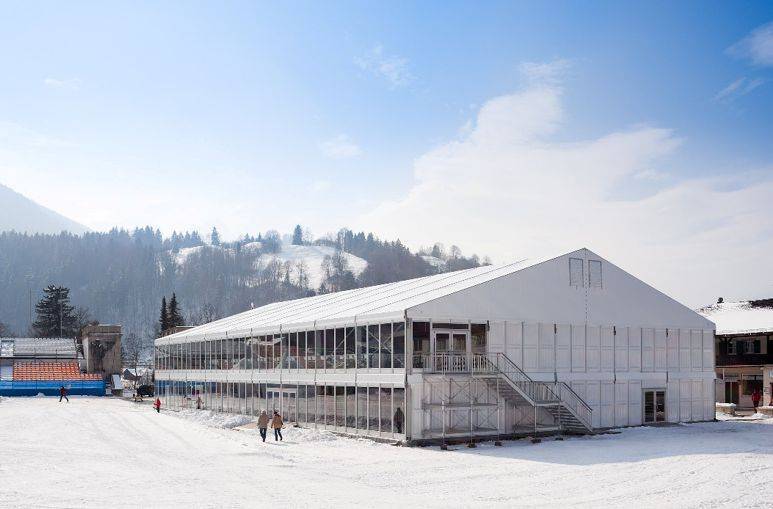

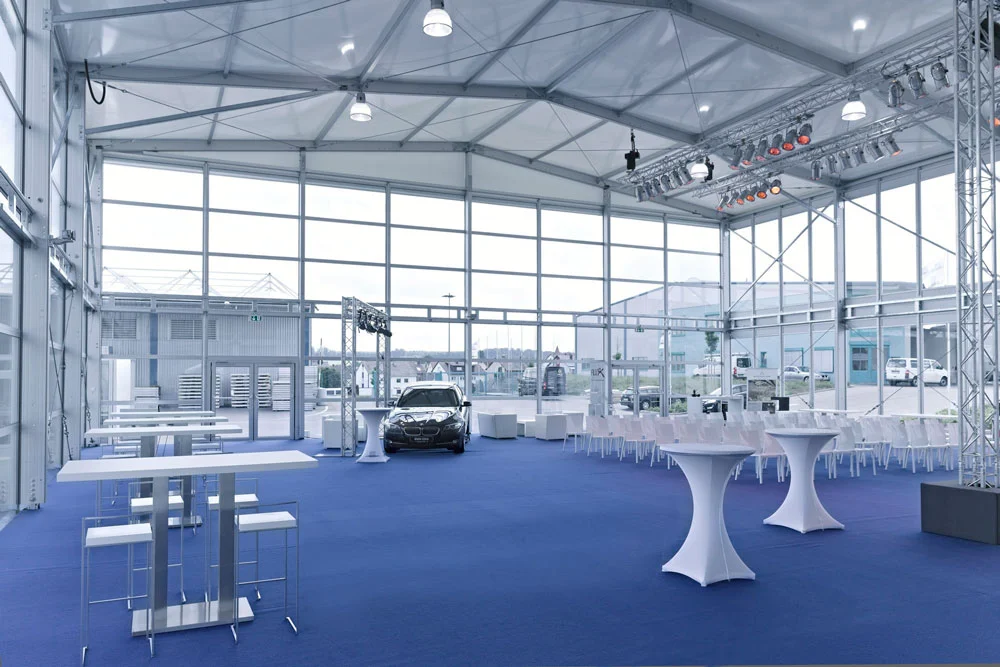

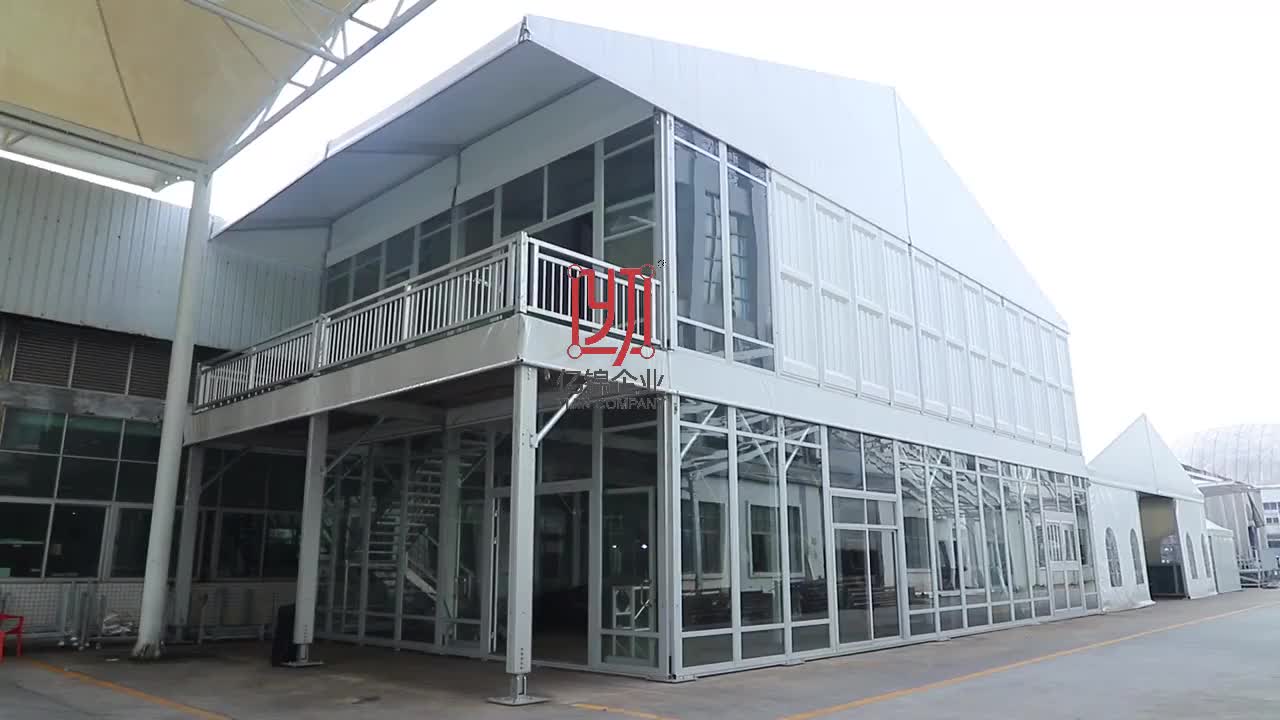

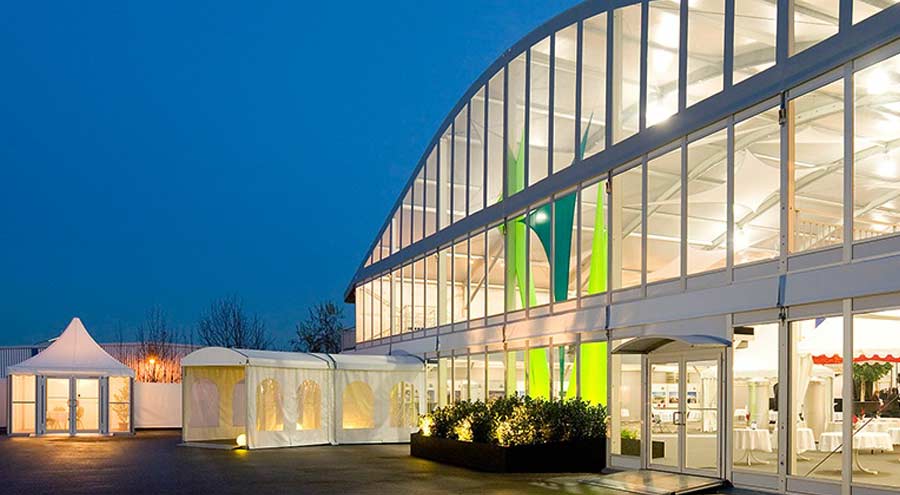

03 / ОбъектыНа объектах
04 / ИнженерияКак устроено
Двухэтажный шатёр — рамная система в два яруса. Нижний ярус на профиле W-Frame 240×120×4 и H-Frame 400×220×6 несёт перекрытие второго уровня, сверху стоит собственно шатёр — с кровлей и стеновыми панелями из ПВХ, стекла или пластика.
Назначение конструкции — площадь без расширения участка: премиальные мероприятия федерального уровня и временное размещение крупных объектов — терминалов, офисов, шоурумов, — где второй уровень даёт зал, трибуну или галерею над основным.
Каркас и профиль
Профиль. Несущий каркас — профиль W-Frame 240×120×4 и H-Frame 400×220×6 из сплава 6005А, применённого впервые в России для большепролётных двускатных и двухэтажных конструкций.
Прочность. Сплав 6005А предел текучести 225 МПа против 170 у распространённого сплава 6063-T6; в эксклюзивных двухэтажных исполнениях основной рамный профиль — H-Frame 400×220×6.
Подробнее
Узлы. У производителей отрасли узлы каркаса — стальные, горячего цинкования; они передают вес верхнего яруса на опорные плиты нижнего.
Пролёт. Ширина пролёта — от 10 до 30 м; с учётом двух этажей это большая площадь покрытия на одной площадке.
Перекрытие второго уровня
Пол. У производителей отрасли перекрытие второго уровня — трёхслойные деревянные панели 27 мм на клеёных деревянных прогонах, что снижает шум шагов.
Сборка. У производителей отрасли второй уровень собирают на базовой сетке 5,0×5,0 м с консольными элементами 2,5×5,0 м и встраивают как полный этаж, балкон или галерею.
Высота этажа. У производителей отрасли высота одного этажа — 3,21–3,22 м; у отдельных моделей первый этаж — до 4,00 м.
Подробнее
Наше исполнение. В исполнении Double Deckers пол второго яруса — кассетный, стены собраны из типовых панелей нижнего яруса.
Лестницы и эвакуация
Состав. Лестницы, двери и противопожарные выходы входят в состав конструкции.
Выходы. По EN 13782 помещения площадью более 100 м² требуют не менее двух выходов шириной от 1,2 м и высотой 2,0 м, по 0,6 м ширины пути на каждые 100 человек, до выхода — не более 30 м.
Лестницы. По EN 13782 публичные лестницы — не менее 1,2 м шириной и не уже путей эвакуации; расчётная вместимость без рассадки — 2 чел/м² сидя и 3,5 чел/м² стоя.
Подробнее
Материал. У производителей отрасли лестницы и площадки второго уровня — анодированный алюминий или дерево, с ограждениями.
Нагрузки: ветер и перекрытие
Ветер. Паспортный ветер конструкции — 22 м/с постоянного потока.
Нагрузка на пол. У производителей отрасли расчётная нагрузка на перекрытие второго этажа — 250–500 кг/м²; мезонины отдельных производителей — 500 кг/м² (алюминий) и 750 кг/м² (сталь и дерево), заявлено по EN 13782.
Нормы EN 13782. По EN 13782:2015 полезная нагрузка на полы, лестницы, площадки и выходы — 3,50 кН/м², на приподнятые полы и платформы при плотной толпе — 5,00 кН/м²; лестница дополнительно несёт 1,00 кН на ступень.
Подробнее
Ограждения. По EN 13782 нагрузка на ограждение перекрытий с публикой — 0,50 кН/м при полах на 3,50 кН/м² и 1,00 кН/м при 5,00 кН/м²; горизонтальная нагрузка на приподнятые полы — 1/20 от вертикальной полезной, сверх ветровой.
Из чего складывается срок
Из чего состоит. Срок складывается из изготовления профиля и панелей, логистики и монтажа на площадке; у двухэтажного объекта он считается под проект.
Монтаж. Монтажная бригада на площадке работает в темпе 500 м² в сутки.
Что удлиняет монтаж. Второй ярус добавляет отдельные операции — сборку перекрытия, лестниц и инженерных систем, которые идут после установки нижнего яруса.
Сценарии и ограничения
Сценарии. У производителей отрасли двухэтажный шатёр работает VIP-трибуной на футболе, гольфе, конном спорте, автогонках и смотровой зоной на концертах и стадионах — площадь на той же площадке удваивается за счёт перекрытия.
Пример масштаба. У отраслевых поставщиков есть построенные двухэтажные шатры до 25×90 м и трёхэтажные до 23×65 м — конструкцию наращивают, когда площадки у события физически не хватает.
Подробнее
Ограничение этажности. Число уровней ограничено несущей способностью нижнего яруса: чем больше этажей, тем больше стали внизу; в отрасли строят до четырёх уровней.
Инженерные оговорки. Из практики производителей: открытая терраса верхнего яруса требует гидроизоляции и водостоков, чтобы вода не шла на нижний этаж; климат-контроль двух уровней сложнее, чем у одноэтажной конструкции — тепло уходит наверх.
- EN 13782:2015. Европейский стандарт безопасности временных сооружений — шатров: по нему считаются полезные нагрузки на перекрытия и лестницы, нагрузки на ограждения, ширина выходов и путей эвакуации — величины приведены в плитках выше.

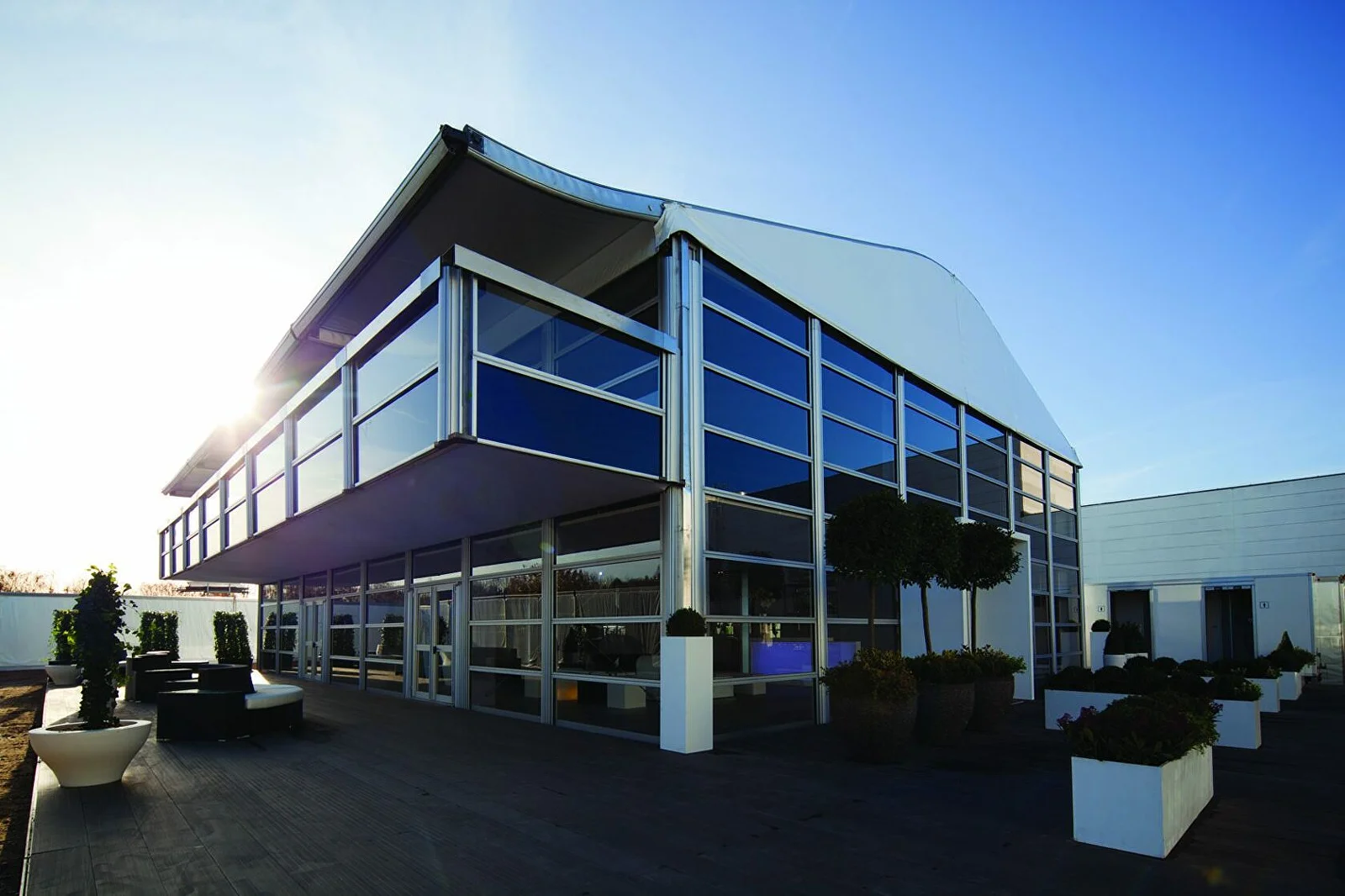

Считаем двухэтажный под вашу площадку
Расчёт под вашу площадку и город — до договора: пролёт, этажность, инженерные системы, стеновые панели и срок изготовления берём в один расчёт и присылаем смету.
