Алюминий серии 6xxx сам по себе устойчив к коррозии благодаря тонкой оксидной плёнке Al₂O₃, которая образуется естественным путём. Анодирование — электрохимический процесс, который увеличивает толщину этой плёнки в 100–1000 раз, одновременно улучшая износостойкость и внешний вид профиля. Для каркасов тентовых конструкций анодирование — способ продлить срок службы и придать металлу нужный цвет.
Суть процесса
Анодирование — это контролируемое окисление поверхности алюминия в электролитической ванне. Деталь служит анодом (положительный электрод), ванна с электролитом — катодом. Под действием постоянного тока ионы кислорода из электролита встраиваются в поверхность алюминия, формируя слой оксида Al₂O₃.
Подготовка включает обезжиривание (органические растворители, щелочные ванны), травление для удаления естественного оксида и механических дефектов, а также промывку. Качество подготовки определяет равномерность финального покрытия.

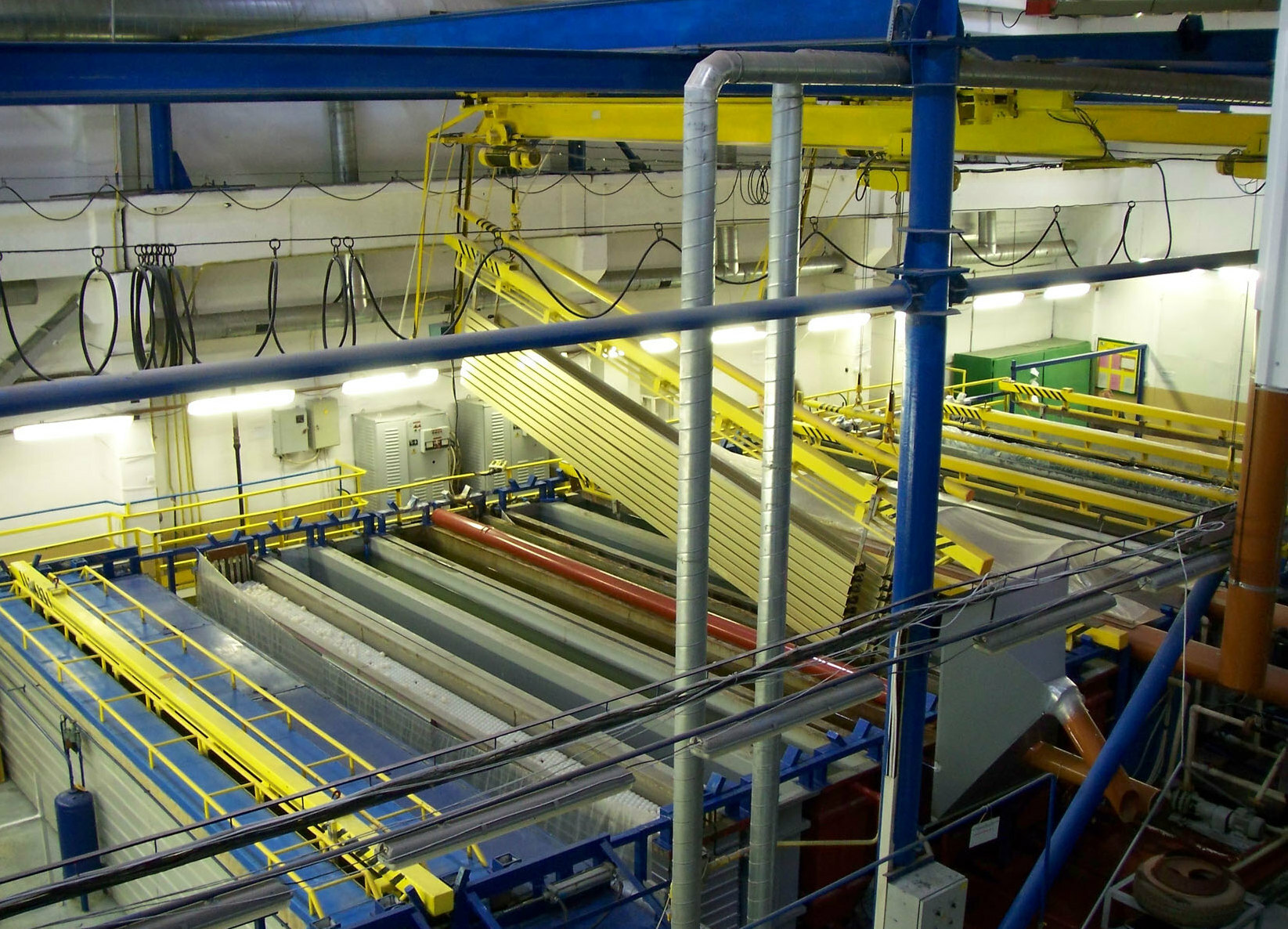

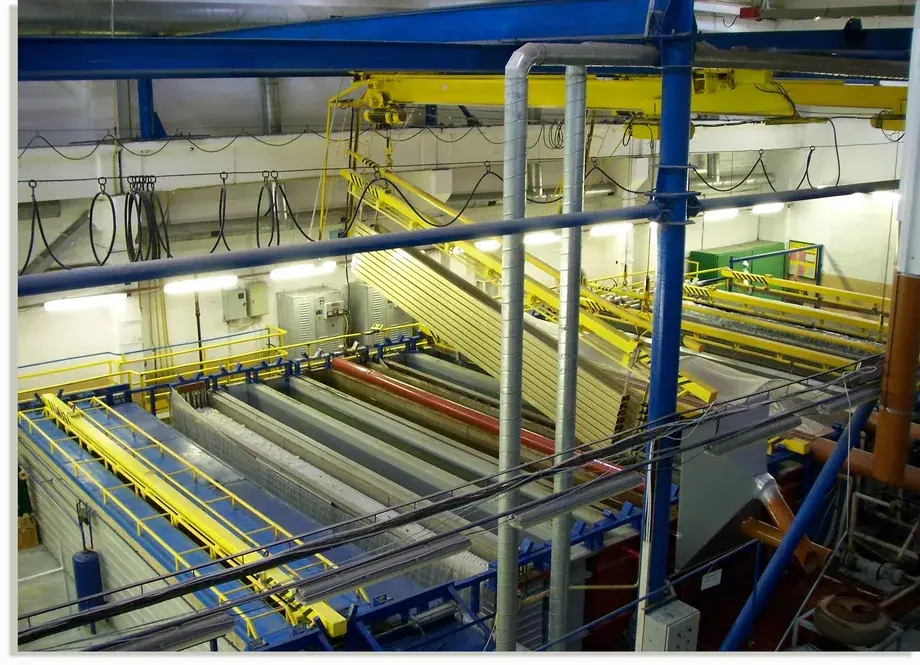

Промышленное анодирование выполняется в растворе серной кислоты (сернокислотное анодирование — наиболее распространённый метод). Процесс длится от 30 до 90 минут при температуре 18–22 °C и плотности тока 1,0–1,5 А/дм². Результат — пористый оксидный слой толщиной от 5 до 25 мкм.
Результаты анодирования
Оксидная плёнка Al₂O₃ — это керамика, твёрдость которой достигает 250–500 HV (для сравнения: твёрдость исходного алюминия 6005A-T6 — 85–95 HB). Анодированная поверхность устойчива к абразивному износу, царапинам и атмосферным воздействиям.
Пористая структура оксидного слоя позволяет окрашивать алюминий: пигменты вводятся в поры перед запечатыванием (сваркой пор в кипящей воде или парогенераторе). Доступна широкая палитра — от серебристого натурального до чёрного, бронзового и цветов RAL.
Качество анодирования проверяется несколькими методами: тест химическим карандашом (линия не смывается водой, если плёнка целостна), измерение толщины вихретоковым толщиномером, контроль микроструктуры.
Почему 6005A-T6 анодируется лучше других сплавов
Выбор сплава критичен для результата анодирования. Сплав 6005A-T6 (Si 0,5–0,9 %, Mg 0,4–0,7 %) формирует равномерную оксидную плёнку с минимальным количеством дефектов — по сравнению с 6061-T6, у которого повышенное содержание меди (Cu до 0,4 %) приводит к тёмным пятнам и неравномерности покрытия.
В базе знаний по сплавам для тентовых конструкций прямо указано: 6005A-T6 даёт лучшее качество поверхности после экструзии и лучше анодируется. Это одна из причин, почему данный сплав используется в несущих профилях шатров — помимо показателей прочности (текучесть ≥225 МПа, прочность ≥270 МПа, HB 85–90) и улучшенной экструдируемости, позволяющей изготавливать многокамерные профили с тонкими стенками.
Для сравнения: архитектурный сплав 6063-T6, часто применяемый в оконных системах, имеет предел текучести лишь ~170 МПа — почти вдвое ниже, чем у 6005A-T6. Он хорошо анодируется, но не пригоден для несущих элементов шатров.
Часто задаваемые вопросы
Обязательно ли анодировать алюминиевый каркас шатра?
Нет. Сплав 6005A-T6 и без анодирования обладает отличной коррозионной стойкостью за счёт естественной оксидной плёнки. Анодирование — опция для повышения износостойкости и декоративного оформления, а также для конструкций в агрессивных средах (морской воздух, промышленные зоны).
Какова толщина анодного покрытия на каркасах?
Для архитектурных применений — 15–25 мкм. Для декоративных — 5–15 мкм. Промышленное (твёрдое) анодирование — до 50–100 мкм, но оно применяется редко из-за хрупкости толстого слоя.
Можно ли анодировать сварные узлы?
Зона сварки (ЗТВ — зона термического влияния) имеет изменённую структуру сплава, и анодирование в этой области может дать неравномерный цвет. Поэтому сварные узлы стальных деталей защищают цинкованием, а не анодированием.
Как долго служит анодированный алюминий?
В условиях атмосферного воздействия — более 20 лет без деградации покрытия. Это подтверждено практикой европейских производителей тентовых конструкций (Losberger, Röder), использующих анодированные профили с 1980-х годов.
Анодирование — экономически оправданный метод защиты для премиальных конструкций, где внешний вид каркаса имеет значение: ресторанные шатры, выставочные павильоны, торговые пространства.
Больше о наших конструкциях — на сайте тентшатер.рф.
