Фиксация каркасно-тентовой конструкции к основанию — инженерная задача, от решения которой зависит устойчивость шатра при ветровых нагрузках. Метод крепления выбирается по типу поверхности, допустимости повреждения покрытия и расчётной ветровой нагрузке площадки.
Требования к поверхности
Главное условие — относительная ровность площадки. Допускается как естественно ровная поверхность (асфальт, бетонная плита, утрамбованный грунт), так и искусственно выровненная. В отдельных случаях монтаж возможен на площадках с уклоном — после консультации с инженером и, при необходимости, с компенсацией разновысотности стоек.
Для конструкций площадью до 5000 м² подготовительные работы минимальны — выравнивание не требуется, если перепад высот не превышает 2–3 % на длину секции (5 м).
Анкерное крепление в грунт

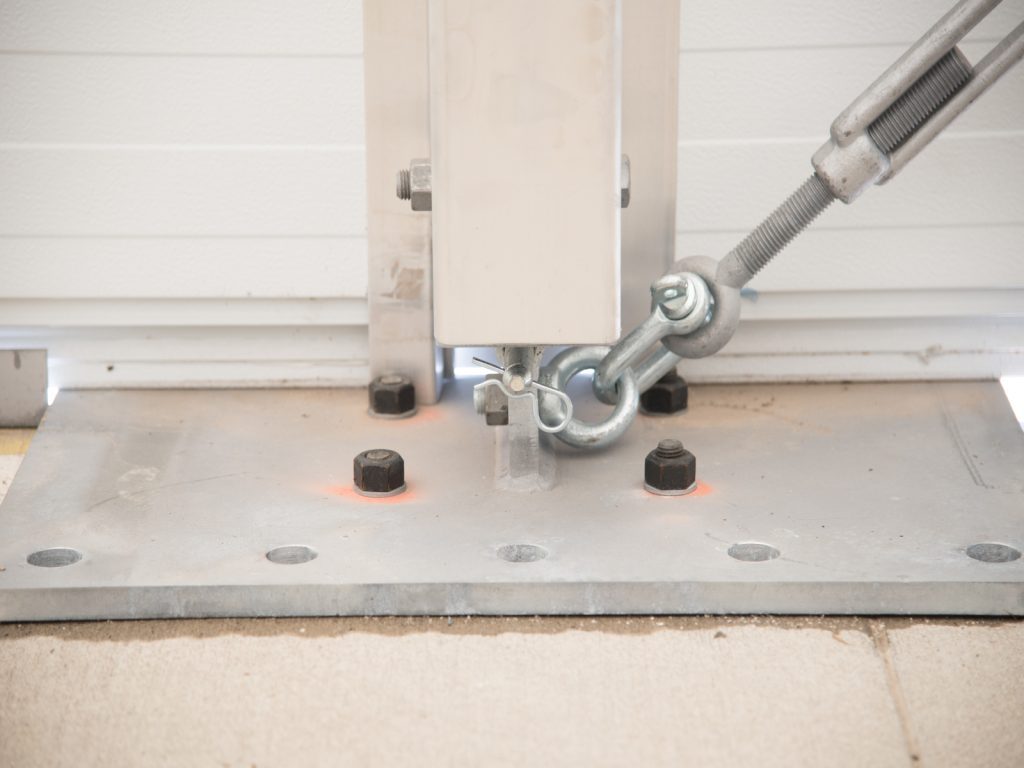

Стальные анкерные колья забиваются через отверстия в опорных пятках каркаса. Каждая пятка фиксируется 2–4 кольями. Глубина зависит от плотности грунта: от 500 мм (плотная глина, утрамбованный щебень) до 2000 мм (песок, рыхлые насыпные грунты).
Анкерование в асфальт — аналогичный принцип: стальные штыри забиваются сквозь асфальтовое покрытие в подстилающий грунт. Отверстия в асфальте — диаметр 20–30 мм, после демонтажа легко заделываются.
Анкерование в бетон — химические или механические анкеры в существующую фундаментную плиту. Применяется для площадок с бетонным основанием (паркинги, промзоны, логистические терминалы).
Балластное утяжеление

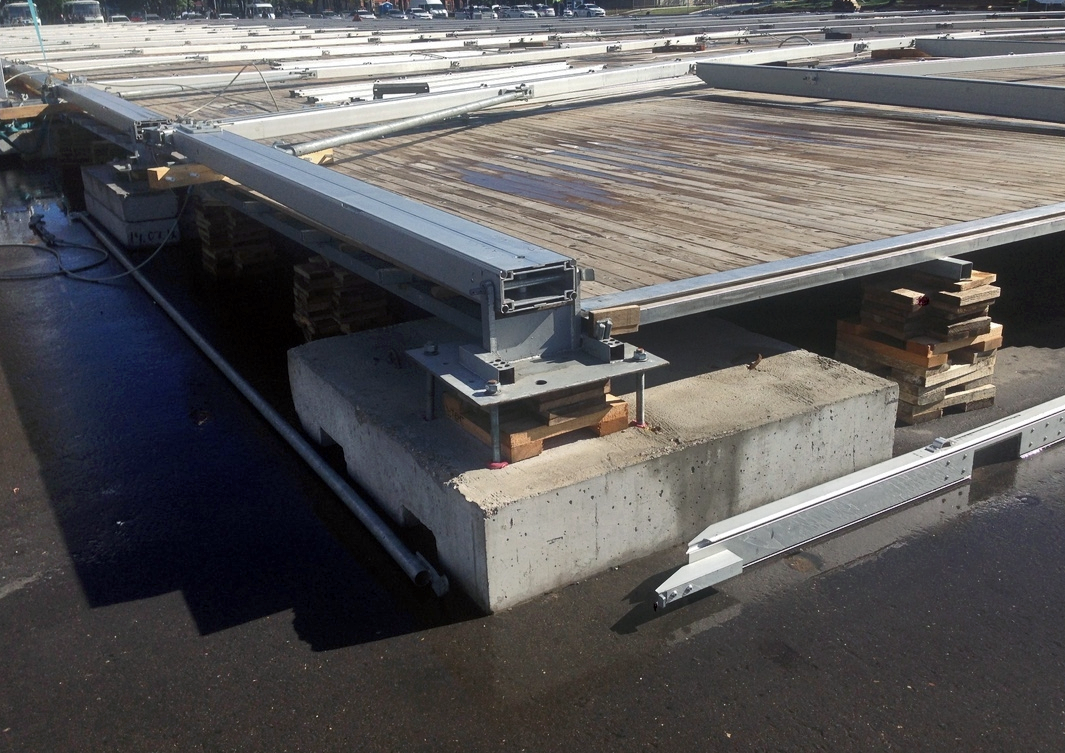

Когда анкерование невозможно (подземные коммуникации, запрет на повреждение покрытия, кровля здания), применяются балластные утяжелители — бетонные блоки, установленные на опорные платформы каркаса. Масса балласта рассчитывается под ветровую нагрузку конкретной площадки по СП 20.13330.
Типичные значения: для ветровой нагрузки до 0,5 кН/м² при шатре 10×20 м — порядка 500–800 кг на каждую опорную пятку (зависит от конфигурации). Расчёт выполняется индивидуально.
Тяжёлые полы
Для монтажа на площадках, представляющих историческую или культурную ценность (парки, площади, набережные, скверы), где недопустимы ни анкеры, ни бетонные блоки, используются тяжёлые полы — модульные настилы, интегрированные в конструктив шатра. Масса пола распределена по площади и удерживает конструкцию при ветровых нагрузках.
Тяжёлые полы решают три задачи одновременно: фиксация конструкции без повреждения поверхности, создание ровного настила для мебели и оборудования, защита исторического покрытия от нагрузки каркаса.
Расчёт удерживающей способности
Ветровая нагрузка создаёт подъёмную силу (ветер обтекает шатёр, давление под кровлей выше, чем над ней) и горизонтальную нагрузку (давление на стены). Суммарная вырывающая сила на каждую опорную пятку рассчитывается по СП 20.13330 с учётом ветрового района, высоты конструкции, аэродинамических коэффициентов формы и коэффициента надёжности по нагрузке.
Анкерные колья работают на выдёргивание из грунта — их удерживающая способность зависит от типа грунта, глубины забивки и диаметра кола. Балластные блоки работают на собственный вес — масса должна превышать расчётную вырывающую силу с запасом. Типичные значения: от 300 кг на пятку для малых шатров в I ветровом районе до 1000+ кг для крупных конструкций в IV–V районах.
Часто задаваемые вопросы
Можно ли установить шатёр на брусчатке?
Да — с балластным утяжелением или тяжёлыми полами. Анкерование в брусчатку не рекомендуется: камень раскалывается.
Какой метод крепления самый надёжный?
Анкерование в грунт — наибольшая удерживающая способность при минимальной стоимости. Балласт и тяжёлые полы — дороже, но не повреждают площадку.
Нужен ли расчёт для выбора метода?
Для конструкций свыше 200 м² и/или при ветровой нагрузке свыше III ветрового района — да. Расчёт по СП 20.13330 определяет тип и количество крепежа.
Метод крепления определяет безопасность конструкции. Экономия на фиксации — недопустимый риск при любой площади шатра.
