Стальные элементы каркасно-тентовых конструкций — узлы, анкеры, соединительная фурнитура — работают под открытым небом и подвергаются воздействию влаги, перепадов температуры и агрессивных сред. Горячее цинкование (hot-dip galvanizing) остаётся основным промышленным методом антикоррозийной защиты этих деталей, обеспечивая срок службы покрытия от 20 до 50 лет в зависимости от условий эксплуатации и толщины слоя.
Суть метода и подготовка поверхности
Горячее цинкование — это нанесение цинкового покрытия путём погружения стальной детали в расплав цинка. Метод применим к деталям сложной геометрии: арочным элементам, фасонным пластинам, крепёжным узлам.
Критический этап — подготовка поверхности. Она включает несколько последовательных операций. Сначала пескоструйная обработка удаляет окалину, ржавчину и загрязнения. Затем деталь проходит химическое травление в водном растворе соляной кислоты, которое удаляет оксиды на молекулярном уровне. После промывки от остатков кислоты выполняется флюсование — нанесение на поверхность раствора хлорида цинка и хлорида аммония. Флюс обеспечивает адгезию расплавленного цинка к стали.
Нанесение цинкования на плохо подготовленную поверхность приводит к неравномерности слоя и его отслаиванию — поэтому каждая ступень подготовки контролируется по ГОСТ 9.301-86.
Процесс нанесения покрытия

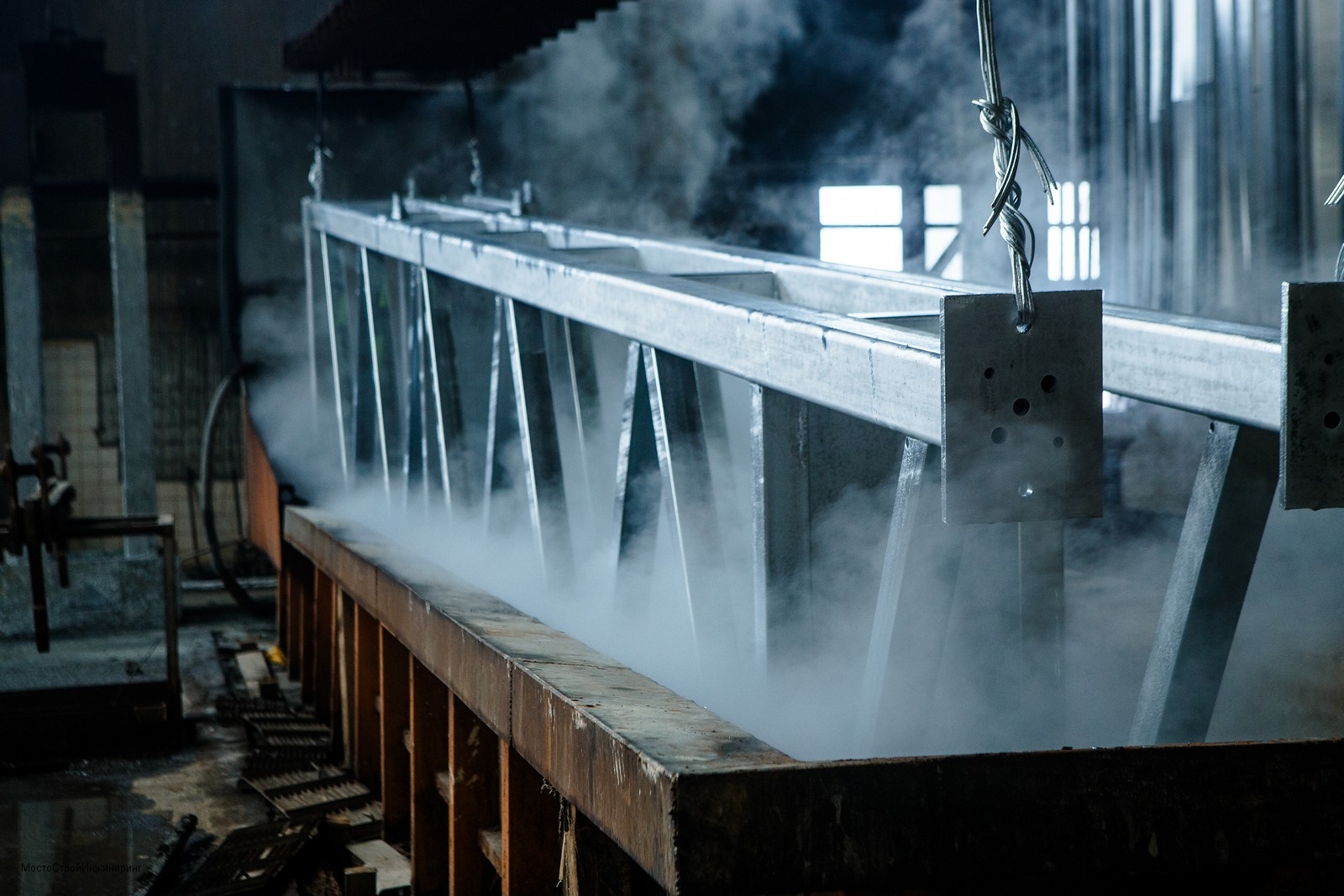

Подготовленная деталь погружается в ванну с расплавленным цинком. Температура расплава составляет около 450 °C (стандартный диапазон — 440–460 °C). Время выдержки в ванне — от 15 до 20 минут, в зависимости от массы и толщины стенки детали.
Скорость извлечения из ванны определяет толщину покрытия. Для каркасных элементов тентовых конструкций типичная толщина составляет 80–180 мкм. Чем толще слой, тем дольше покрытие сопротивляется коррозии, но при слое выше 200 мкм возрастает риск растрескивания при механических нагрузках.
После извлечения деталь охлаждается на воздухе или в водяной ванне. Цинковый слой металлургически связан с основой: на границе образуются интерметаллиды Fe-Zn, что отличает горячее цинкование от гальванического нанесения.
Где применяется цинкование в тентовых конструкциях
Алюминиевые рамные элементы шатров (профили серий S-Frame, M-Frame, W-Frame из сплава 6005A-T6) не нуждаются в цинковании — алюминий защищён естественной оксидной плёнкой и при необходимости анодируется. Горячее цинкование применяется к стальным компонентам:
• опорные пластины (базы) стоек — пластины толщиной 14–25 мм, контактирующие с грунтом или бетоном; • анкерные колья и фиксаторы; • соединительные болты и крепёж класса 8.8; • стальные элементы арочных и зимних шатров (трубчатые фермы, прогоны).
Для стальных арочных шатров, рассчитанных на круглогодичную эксплуатацию, цинкование каркаса — обязательное требование. Каркас из стали С245/С255 (ГОСТ 8732-78, ГОСТ 10704-91) после цинкования по ГОСТ 9.301-86 сохраняет защитные свойства не менее 20 лет при эксплуатации в умеренном климате.
Часто задаваемые вопросы
Каков реальный срок службы цинкового покрытия?
При толщине 80–100 мкм покрытие работает 15–25 лет в условиях умеренного климата. При толщине 150–180 мкм — до 40–50 лет. В агрессивных средах (промышленные зоны, морское побережье) срок сокращается на 30–50%.
Цинкуют ли алюминиевые каркасы шатров?
Нет. Алюминиевые профили из сплава 6005A-T6 защищены естественной оксидной плёнкой (Al₂O₃), которая восстанавливается самостоятельно. Дополнительная защита — анодирование. Цинкование применяется только к стальным деталям каркаса.
Чем горячее цинкование отличается от гальванического?
Горячее цинкование даёт слой 80–180 мкм с металлургической связью Fe-Zn. Гальваническое — слой 5–25 мкм с адгезионной связью. Для конструктивных элементов шатров, подверженных механическим нагрузкам и атмосферным воздействиям, горячий метод единственно допустимый.
Можно ли красить оцинкованные детали?
Да, после цинкования возможна порошковая окраска. Это применяется, когда нужен определённый цвет каркаса (чёрный, серый, RAL по заказу). Комбинация «цинк + порошок» увеличивает общий срок защиты.
Горячее цинкование стальных элементов — стандарт индустрии каркасно-тентовых конструкций, применяемый такими производителями как Losberger, Röder и Höcker. Без него срок службы стальных деталей в уличных условиях сокращается в 3–5 раз.
Больше о наших конструкциях — на сайте тентшатер.рф.
