Люверс — металлическое кольцо, обрамляющее отверстие в ПВХ-полотне. Это базовый элемент крепления тента к каркасу и соединения панелей между собой. В зависимости от конструкции шатра применяются люверсы, кедер-системы, скобы и комбинированные решения.
Люверсы: конструкция и типы

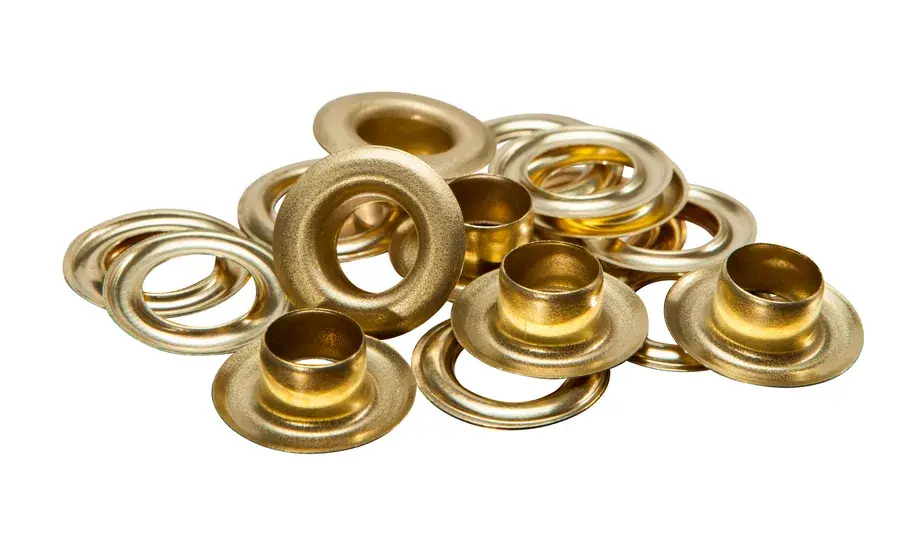

Люверс состоит из двух частей — кольца и контркольца (втулки), которые обжимают ткань с двух сторон. Фиксация — ручным прессом или автоматическим станком. По форме люверсы делятся на круглые и овальные.
Круглые люверсы — для крепления шнуром. Шнур продевается через отверстия по аналогии со шнуровкой, обеспечивая натяжение полотна. Применяется в малых конструкциях, временных укрытиях, бытовых тентах.
Овальные люверсы — для крепления поворотной скобой. Скоба фиксируется на одном полотне, продевается в овальный люверс на другом и поворачивается на 90°, обеспечивая замковое соединение. Фиксация скобы — поворотным ремешком. Метод рассчитан на быструю сборку-разборку: вставить, повернуть, зафиксировать.
Материал люверсов: оцинкованная сталь (стандарт), латунь или медь (для повышенной коррозионной стойкости и сохранения внешнего вида). Латунные и медные люверсы не ржавеют и не оставляют следов на ПВХ-полотне при длительной эксплуатации.
Кедер-система: альтернатива люверсам
В алюминиевых двускатных и полигональных шатрах основной метод крепления тента — кедер-система. Кедер — это профилированный шнур (ПВХ или полиэстер), вшитый в край тентового полотна. Кедер вставляется в паз (кедер-канал), интегрированный в алюминиевый профиль каркаса.
Преимущества кедер-системы: крепление без инструмента (кедер вставляется в паз и фиксируется натяжением), равномерное распределение нагрузки по всей длине паза (в отличие от точечного крепления на люверсах), быстрая замена панелей (система «старт-финиш» — панель снимается и устанавливается за минуты).
Поставщик кедерного профиля — Bazomet (Польша). Кедер-пазы интегрированы в пресс-матрицу алюминиевого профиля ещё на стадии экструзии — это конструктивное решение, а не доработка.
Скобы и комбинированные системы
Для арочных шатров и мембранных конструкций, где кедер-паз невозможен (стальные фермы), применяются скобы, болтовые крепления и тросовые системы. Полотно фиксируется к каркасу через прижимные планки и болты, или натягивается на тросах через люверсные отверстия.
В мембранных конструкциях (конусы, гипары) край ткани формируется в рукав (bolt-rope) — в него продевается трос, который крепится к угловым узлам (пластина + шайба + пин из нержавеющей стали). Преднатяжение задаётся талрепами.
Часто задаваемые вопросы
Какая система крепления применяется в двускатных шатрах?
Кедер-система. Тентовые панели вставляются в пазы алюминиевых профилей без инструмента и крепежа.
Из чего сделаны люверсы и как долго они служат?
Оцинкованная сталь — 5–10 лет. Латунь/медь — 15+ лет без коррозии. Рекомендуется осматривать люверсы при каждом цикле сборки-разборки.
Можно ли заменить люверс в полевых условиях?
Да. Для установки нужен ручной пресс (пробойник + развальцовщик) и запасные кольца. Операция занимает 1–2 минуты на один люверс.
Чем кедер лучше люверсов?
Равномерное распределение нагрузки, отсутствие точечных концентраторов напряжения, быстрая замена панелей, отсутствие крепёжных элементов.
Обслуживание крепёжных систем
Люверсы осматриваются при каждом цикле сборки-разборки. Признаки износа: деформация кольца, трещины обжимного края, коррозия (для стальных люверсов), разрушение ткани вокруг отверстия. Повреждённый люверс заменяется на месте ручным прессом за 1–2 минуты.
Кедер-пазы алюминиевых профилей не требуют обслуживания — анодированная поверхность паза не корродирует и не деформируется. При загрязнении паза (песок, мелкий мусор) — продувка сжатым воздухом перед установкой панели.
Скобы и ремешки проверяются на целостность поворотного механизма. Износ ремешка — замена (расходный элемент, поставляется комплектами).
Система крепления тента — деталь, определяющая удобство эксплуатации и скорость монтажа на протяжении всего срока службы конструкции.
Больше о наших конструкциях — на сайте тентшатер.рф.
