Фрай Отто (1925–2015) — немецкий архитектор и инженер, заложивший теоретическую и практическую основу мембранной архитектуры. Его работы — от экспериментов с мыльными плёнками до Олимпийского стадиона в Мюнхене — превратили тентовое полотно из материала временных укрытий в полноценный строительный элемент.
От полевых укрытий к теории минимальных поверхностей
Первый опыт Отто с каркасно-тентовыми конструкциями — вынужденное строительство временных укрытий в лагере для военнопленных во Франции, куда он попал в 1945 году после пленения на завершающем этапе Второй мировой войны и провёл там два года. После войны он основал архитектурное бюро и возглавил исследовательское направление по лёгким конструкциям при Штутгартском университете.
Ключевой метод Отто — физическое формонахождение. Мыльная плёнка, растянутая на проволочном каркасе, самопроизвольно принимает форму с минимальной площадью поверхности и равным натяжением в каждой точке. Отто систематизировал этот принцип для архитектурных мембран: ткань между мачтами, арками и тросами должна принимать форму, в которой она работает только на растяжение, без изгиба. Он экспериментировал с моделями из проволоки, натянутой ткани и нейлоновых чулок, документируя зависимость формы от граничных условий.
Сегодня физическое формонахождение заменено цифровым — методом динамической релаксации (МКЭ-сетка с заданным преднатяжением итеративно сходится к равновесной форме). Но принцип Отто остаётся фундаментом: антикластическая (седловидная) кривизна, при которой две системы сил самобалансируются, — обязательное условие устойчивости мембранной конструкции.
Павильон на ЭКСПО 67 и Олимпийский стадион в Мюнхене
Павильон Германии на ЭКСПО 67 (Монреаль) — первая реализация принципов Отто в крупном масштабе. Стальная тросовая сетка на мачтах с натянутой ПВХ-мембраной создала криволинейную форму, не имевшую аналогов в архитектуре того времени.

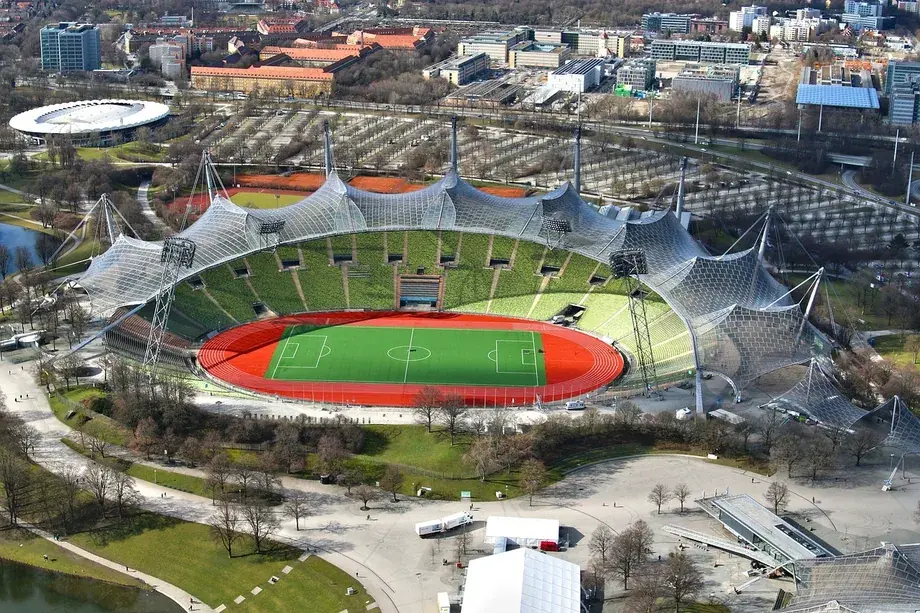

Олимпийский стадион в Мюнхене (1972) — масштабный проект, ставший символом тентовой архитектуры. Конструкция: стальная тросовая сетка с панелями из плексигласа (прозрачный акрил) перекрыла трибуны и связала стадион, спортивный зал и бассейн в единый архитектурный ансамбль площадью свыше 70 000 м². Несущая тросовая сетка служит без замены более 50 лет; кровельные акриловые панели уже проходили полную замену (2002) и с 2026 года проходят новую плановую реконструкцию.
Отто не только проектировал, но и классифицировал: арочные системы (прямолинейные, криволинейные, перекрёстные, парные), мачтовые конструкции (с расчалками, стабилизированные мембраной, с жёсткой заделкой), системы с чередованием коньковых и долинных тросов. Эта типология используется до сих пор.
Наследие
В 2015 году Фрай Отто был посмертно удостоен Притцкеровской премии — главной награды в архитектуре. Его исследования легли в основу работы SL-Rasch GmbH, CENO TEC, Buro Happold, Arup и других инженерных компаний, проектирующих мембранные конструкции. Программное обеспечение для формонахождения (EASY, GSA) — прямые наследники методов, разработанных в лаборатории Отто.
Методы Отто в наших мембранах
Антикластическую кривизну и поиск равновесной формы мы применяем в мембранах под проект — там, где ткань несёт нагрузку сама; у каркасных шатров с жёсткими рамами этих задач нет. Готовые мембранные решения собраны в разделе «Мембранные шатры», натяжные конструкции — в разделе «тентовые навесы».
Часто задаваемые вопросы
Какое отношение Фрай Отто имеет к современным шатрам?
Прямое. Принципы антикластической кривизны, формонахождения и расчёта мембран, заложенные Отто, используются при проектировании мембранных навесов, гипаров и конусных конструкций.
Чем Мюнхенский стадион доказал жизнеспособность тентовой архитектуры?
50+ лет эксплуатации без замены основных несущих элементов. Это подтвердило, что мембранные конструкции — не временные укрытия, а долговечные сооружения.
Применяются ли методы Отто в каркасных шатрах?
Каркасные шатры (двускатные, полигональные) используют жёсткие рамы, а не натяжение мембраны. Методы Отто применяются в мембранных конструкциях: конусы, гипары, паруса, мачтовые навесы.
