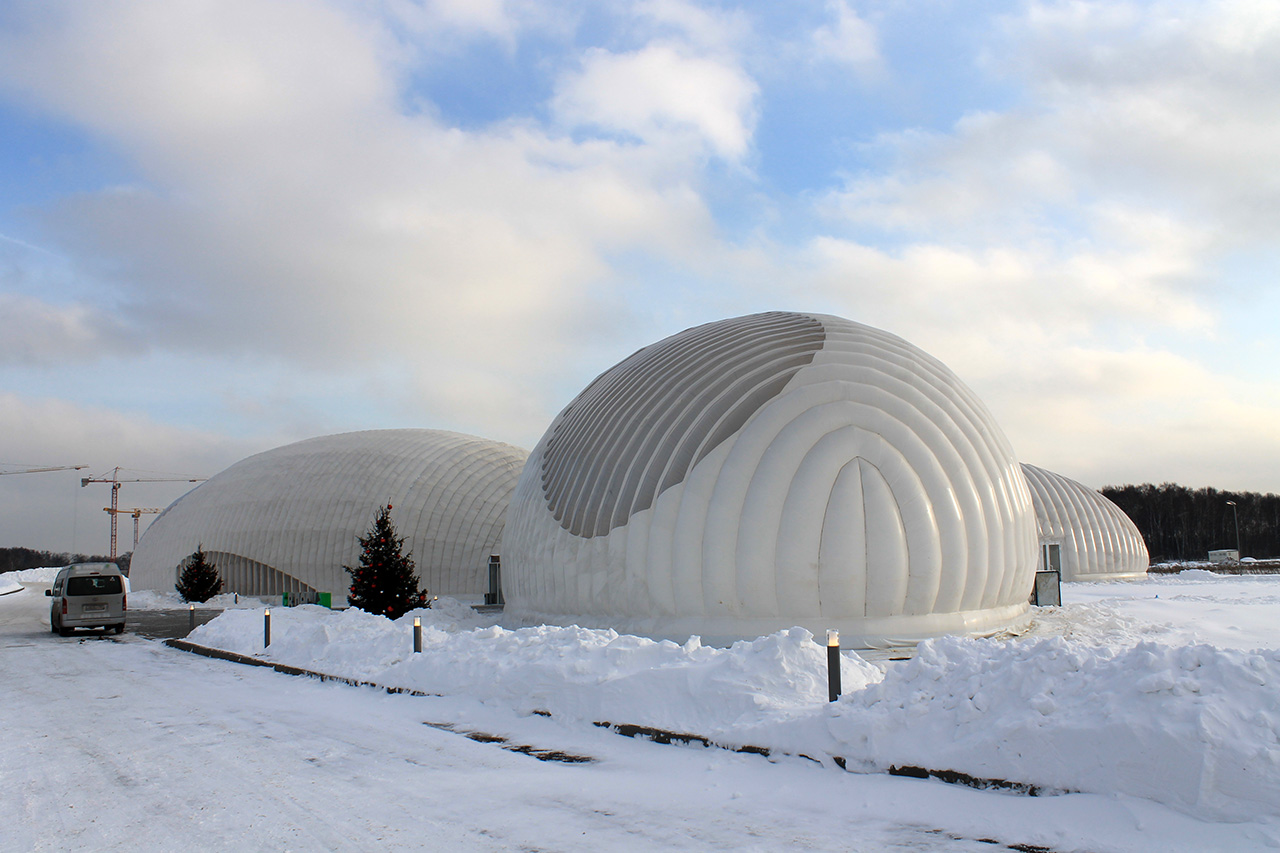

Пневмокаркасные конструкции (ПКК) — тентовые сооружения, где несущую функцию выполняют надувные арочные блоки из двухслойного ПВХ-полотна. Они не требуют металлического каркаса и монтируются за 1–3 часа. Статья разбирает принцип работы, ограничения и ситуации, когда ПКК целесообразнее каркасных решений — и наоборот.
Принцип работы
Между двумя слоями тентового полотна формируются арочные камеры — надувные «рёбра». Электрокомпрессор нагнетает воздух в камеры, и под давлением они принимают форму арки. Давление поддерживается постоянно, компрессор работает от сети 220 В. Количество блоков зависит от габаритов сооружения.
В отличие от воздухоопорных сооружений, где избыточное давление создаётся во всём внутреннем объёме (и для входа нужен шлюз), в ПКК воздух находится только внутри стенок арок. Пространство внутри — при атмосферном давлении. Двери, ворота и рольставни — обычные, без герметичных шлюзов.
Крепление и монтаж
Малый вес ПКК — главное преимущество и одновременно ограничение. Фундамент не нужен, монтаж возможен на мягких, рыхлых и разновысотных поверхностях, включая участки с подземными коммуникациями.
Фиксация — балластные «карманы»: тентовые фартуки по периметру, заполняемые песком, грунтом или водой. Карманы бывают стационарные (пришитые) и съёмные. Для постоянной эксплуатации рекомендуется дополнительное анкерование.
Монтаж: полотно раскладывается, подключается компрессор — конструкция поднимается за 1–3 часа. Квалификация монтажников минимальна.
Ограничения и область применения
Максимальный пролёт — около 15 метров. При большей ширине устойчивость снижается. Для сравнения: алюминиевые шатры перекрывают до 30 м без опор (W-Frame), с H-Frame — свыше 30 м.
Электрозависимость постоянная. При отключении компрессора конструкция теряет форму за 15–40 минут. Для ответственных объектов необходим резервный источник.
При повреждении одного арочного блока (порез) остальные модули работают — конструкция не складывается мгновенно. Ремонт ПВХ — термосваркой на месте.
Снеговые нагрузки: арочная форма помогает сходу снега, но несущая способность ограничена давлением воздуха. Для круглогодичной эксплуатации в III и выше снеговых районах каркасно-тентовые конструкции на алюминиевых или стальных рамах подходят лучше.
ПКК применяются там, где нужно быстрое развёртывание: аварийные укрытия, выездные мероприятия, военно-полевые развёртывания, краткосрочные выставочные и торговые площадки. Пролёт до 15 м, монтаж за часы, автономность от спецтехники — здесь ПКК выигрывает.
Часто задаваемые вопросы
Чем ПКК отличается от пневмокровли?
Пневмокровля — двухслойная надувная крыша на жёстком металлическом каркасе. ПКК — полностью бескаркасная конструкция, где арки из воздуха и есть каркас.
Можно ли утеплить ПКК?
Ограниченно. Двойные стенки арок создают воздушную прослойку. Дополнительное утепление рулонными материалами возможно, но увеличивает вес и снижает мобильность.
Какой срок службы?
ПВХ-полотно — 5–10 лет на открытом воздухе. Компрессорное оборудование — до 10 лет. Каркасно-тентовые конструкции на алюминии 6005A-T6 служат 20–25 лет и выше.
Нужно ли разрешение на установку?
Обычно нет — ПКК классифицируются как временные сооружения. Для массового пребывания людей нужен сертификат пожарной безопасности (Г1, ГОСТ 30244).
Пневмокаркасные конструкции — тактическое решение для пролётов до 15 м. Для постоянных площадок, больших пролётов и сложного климата — каркасно-тентовые конструкции на алюминиевых рамах.
