Каркасно-тентовая конструкция — это инженерное сооружение, к которому предъявляются нормативные требования по нагрузкам, пожарной безопасности и конструктивным решениям. Статья разбирает, какие именно нормы действуют для шатров и как они выполняются на практике.
Нагрузки и воздействия: СП 20.13330 и EN 13782
Основной российский норматив для расчёта ветровых и снеговых нагрузок — СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85). Он определяет расчётные значения снеговой и ветровой нагрузки по климатическим районам.
Для тентовых конструкций типичные расчётные снеговые нагрузки — от 0,52 до 1,50 кН/м² (от 52 до 150 кг/м²). Стандартная конструкция на алюминиевых рамах серии M-Frame (151×67×3 мм) с шагом 5 м рассчитана на 40 кг/м² снега. Для регионов с высокой снеговой нагрузкой применяются усиленные решения: профили серии W-Frame (240×120×4 мм), сокращённый шаг рам до 3–4 м, а также пневмокровля — двухслойный тент с воздушной подушкой, выдерживающий 70–120 кг/м².
В Европе для временных конструкций действует отдельный стандарт EN 13782 «Temporary structures — Tents — Safety», который регламентирует анкеровку, выбор материалов и ответственность за безопасность.
Конструктивные требования к каркасу
Каркасно-тентовая конструкция — самонесущая система без внутренних опор (однопролётная). Пролёты алюминиевых шатров — от 10 до 30 м. Рамные элементы выполнены из алюминиевого сплава 6005A-T6 с пределом текучести ≥225 МПа и прочности ≥270 МПа (EN 755-2). Стальные соединительные элементы — болты класса прочности 8.8, оцинкованные по ГОСТ 9.301-86.
Фиксация к основанию выполняется одним из трёх способов: анкерное крепление кольями в грунт; химическое или механическое анкерование в бетон; балластные утяжелители (для краткосрочной эксплуатации или площадок, где запрещены земляные работы). Каждый способ рассчитывается под ветровую нагрузку конкретной площадки.
ПВХ-ткань: пожарная безопасность и стандарты
Тентовое полотно — армированная ПВХ-ткань плотностью 650–900 г/м² от производителей Mehler, Serge Ferrari, FPC Textile. Базовая ткань FPC DURA-850 OP (850 г/м²) имеет прочность на разрыв 3000/3000 Н/5 см по основе и утку.
Пожарная классификация: класс Г1 (слабогорючий) по ГОСТ 30244-94, B-S2,d0 по EN 13501-1, B1 по DIN 4102, NFPA 701. Для российского рынка ткани имеют сертификат МЧС. Все ткани соответствуют ТУ 8729-004-52601559-01.

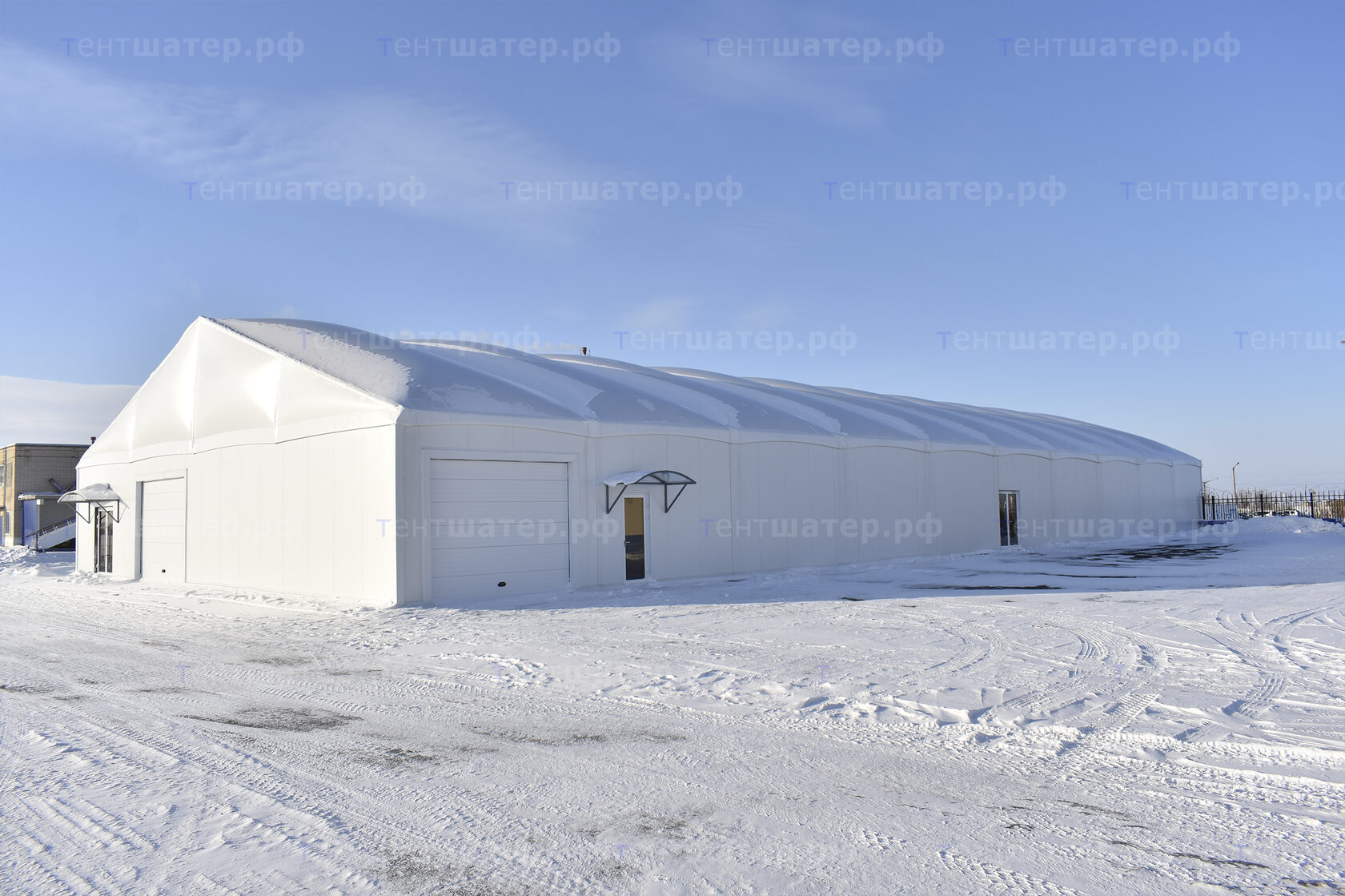

Температурный диапазон эксплуатации ПВХ-тканей — от –30 °C до +70 °C. Для круглогодичного использования в суровых условиях (диапазон до –54 °C) применяются морозостойкие составы, утепление синтепоном МТС 75 мм (λ ≤ 0,033 Вт/м·К) и двухслойные кровельные решения.
Часто задаваемые вопросы
Нужно ли разрешение на строительство для тентового шатра?
В большинстве случаев каркасно-тентовые конструкции оформляются как временные некапитальные сооружения, что не требует получения разрешения на строительство и прохождения государственной экспертизы.
Какие СНиП/СП применяются к шатрам?
Основной — СП 20.13330.2016 «Нагрузки и воздействия». Для стальных элементов — СП 16.13330 (актуализация СНиП II-23-81 «Стальные конструкции»). Пожарная безопасность тканей — ГОСТ 30244-94.
Можно ли устанавливать шатёр без фундамента?
Да. Алюминиевые конструкции (вес каркаса от 15 кг/м²) устанавливаются на анкерных кольях в грунт без фундаментной плиты. Для площадей до 5000 м² достаточно выровненной площадки.
Выдерживает ли тентовая конструкция ветер 30 м/с?
Да, при расчёте каркаса и анкеровки под ветровую нагрузку конкретного региона. Конструкции с усиленными профилями W-Frame и H-Frame рассчитаны на ветровые нагрузки до 30 м/с и выше.
Тентовые конструкции на алюминиевом каркасе — это не палатки. Это инженерные сооружения, рассчитанные по тем же нормам, что и стационарные здания, но с преимуществом мобильности и скорости монтажа.
