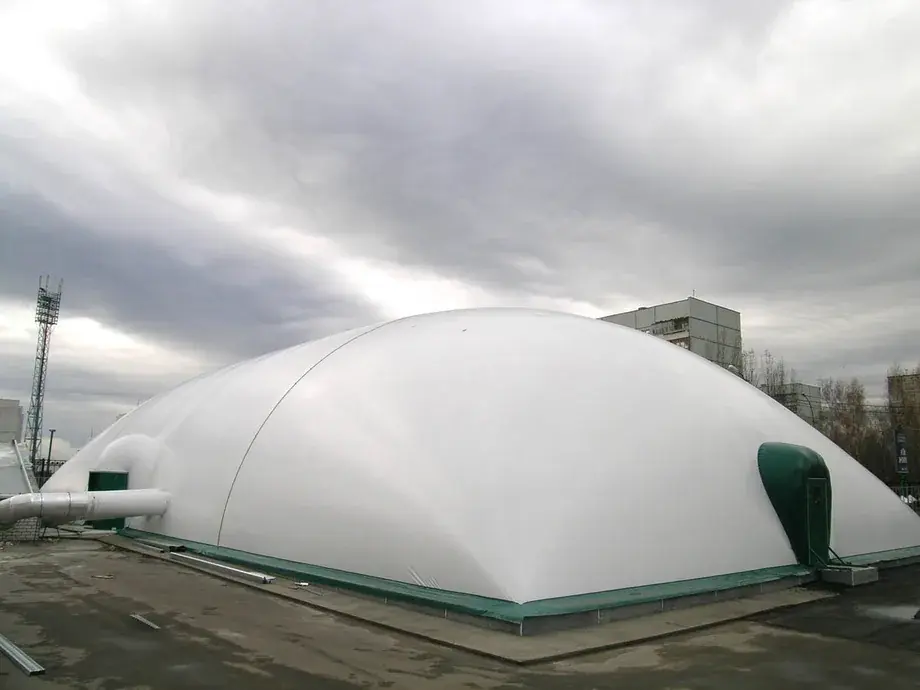

Воздухоопорные конструкции (ВОК) — тентовые сооружения, в которых форму и несущую способность создаёт избыточное давление воздуха внутри всего объёма. Это принципиально отличает их от каркасно-тентовых шатров (жёсткий каркас + мембрана) и пневмокаркасных конструкций (надувные арки). Статья разбирает устройство ВОК и ситуации, когда они уместнее каркасных решений.
Принцип работы
ВОК — это замкнутая мембранная оболочка (купол, полуцилиндр), жёстко закреплённая по периметру на фундаменте. Внутри поддерживается избыточное давление — как правило, 200–500 Па (0,002–0,005 атм). Этого достаточно, чтобы оболочка из ПВХ-ткани сохраняла форму и несла ветровую и снеговую нагрузку. Нагнетательные установки работают постоянно.
Для входа и выхода используются воздушные шлюзы — двойные двери или вращающиеся входные группы, предотвращающие потерю давления. Это принципиальное отличие от каркасно-тентовых и пневмокаркасных конструкций, где двери обычные.
Типичные размеры ВОК — от 500 до 10 000+ м² по площади пола. Пролёты — до 100 м и более, что значительно превышает возможности каркасных шатров (до 30 м на алюминии, до 50 м для мембранных конструкций на тросах). В Финляндии за 40 лет построено более 500 воздухоопорных спортивных залов, крупнейшие — 120×68×21 м.
Ограничения
Фундамент. ВОК требуют ленточного фундамента по периметру для герметичного крепления оболочки. Каркасно-тентовые конструкции устанавливаются на анкерах в грунт или балластных плитах.
Электрозависимость. Нагнетательные установки работают постоянно. При отключении электричества оболочка теряет форму за минуты. Обязателен резервный источник питания. Каркасные шатры не зависят от электричества (за исключением пневмокровли, которая требует компрессор на 10–20 мин/сут).
Шлюзы. Каждый вход/выход — через шлюз. Это усложняет логистику (въезд техники, проход больших групп людей) и увеличивает стоимость.
Обслуживание. Шлюзовые системы требуют регулярного обслуживания специалистом. При повреждении шлюзов эксплуатация невозможна. Каркасные конструкции такой зависимости не имеют.
Интеграция инженерных систем. Прокладка коммуникаций (освещение, вентиляция, отопление) в ВОК сложнее из-за отсутствия жёсткого каркаса для крепления.
Когда ВОК целесообразнее каркасного шатра
При пролётах свыше 30–50 м — стоимость каркасной конструкции растёт нелинейно (тяжёлые профили, увеличенные фундаменты). ВОК при тех же пролётах обходится дешевле, поскольку оболочка работает за счёт давления воздуха, а не жёсткости металла.
Основная ниша ВОК — крупные спортивные объекты: крытые футбольные поля, теннисные центры, бассейны, конные манежи. Для мероприятий, складов, торговых площадок и объектов с частой сменой конфигурации каркасно-тентовые конструкции подходят лучше.
Часто задаваемые вопросы
Чем ВОК отличается от пневмокаркасной конструкции?
В ВОК давление поддерживается во всём внутреннем объёме — оболочка без каркаса. В пневмокаркасной — воздух только внутри стенок арок, внутри — атмосферное давление.
Какой срок службы ВОК?
Оболочка из ПВХ — 10–15 лет. Фундамент — 30+ лет. Нагнетательное оборудование — 10–15 лет с регулярным обслуживанием.
Можно ли перенести ВОК на другую площадку?
Технически — да, но фундамент остаётся на месте. Каркасно-тентовые конструкции мобильнее: демонтаж и перевоз за дни.
Воздухоопорные сооружения — решение для больших пролётов (свыше 30–50 м), где вес каркаса становится нецелесообразным.
