Сварка — процесс соединения двух ПВХ-полотен в единое покрытие без внедрения посторонних материалов. Шов, выполненный корректно, структурно идентичен самой ткани: ПВХ-покрытия верхнего и нижнего слоёв сплавлены в монолит. Статья разбирает основные технологии сварки, их применимость и контроль качества.
Принцип сварки ПВХ
Два ключевых параметра определяют качество: температура и давление. При нагреве ПВХ-покрытие переходит в вязкотекучее состояние, под давлением слои проникают друг в друга, и при охлаждении формируется монолитное соединение. Граница между полотнами исчезает — шов становится частью ткани.
Способ наложения — внахлёст (overlap): края полотен перекрываются на 20–40 мм. Это стандарт для тентовых конструкций.
ТВЧ-сварка (токами высокой частоты)

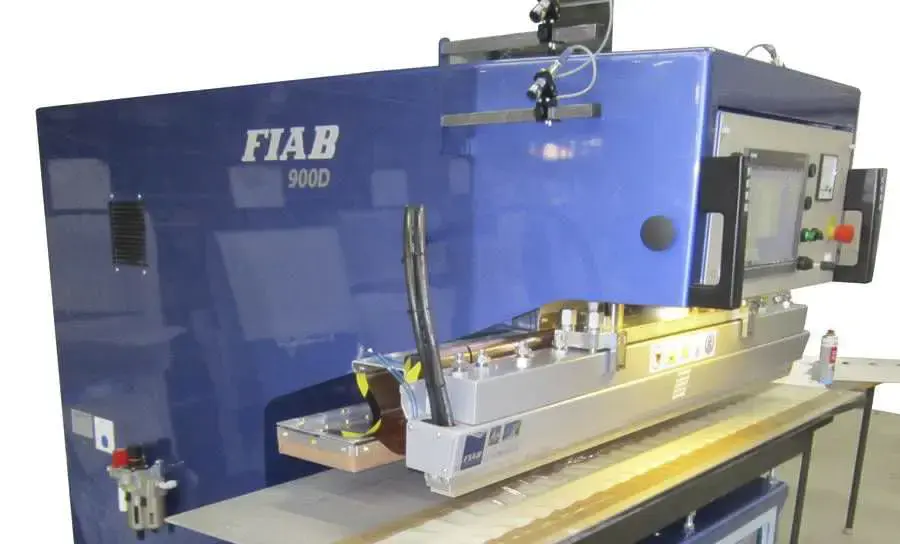

Полотна помещаются между электродами станка (FIAB 900, Forsstrom). Переменный ток частотой 27,12 МГц вызывает колебания молекул ПВХ — нагрев идёт изнутри материала, одновременно по всей площади электрода. Прочность шва — равна или выше прочности ткани (3000+ Н/5 см для ткани 850 г/м²). Ширина шва — 20–40 мм. Длина прохода — до 2500 мм.
ТВЧ работает только с полярными полимерами (ПВХ, полиуретан, некоторые фторполимеры типа SOLAFLON). Неполярные материалы (полиэтилен, PTFE) не нагреваются в высокочастотном поле.
Преимущества: стабильность параметров (программное управление), минимальный человеческий фактор, скорость, повторяемость результата. Это основной метод для серийного производства тентовых конструкций.
Сварка горячим воздухом

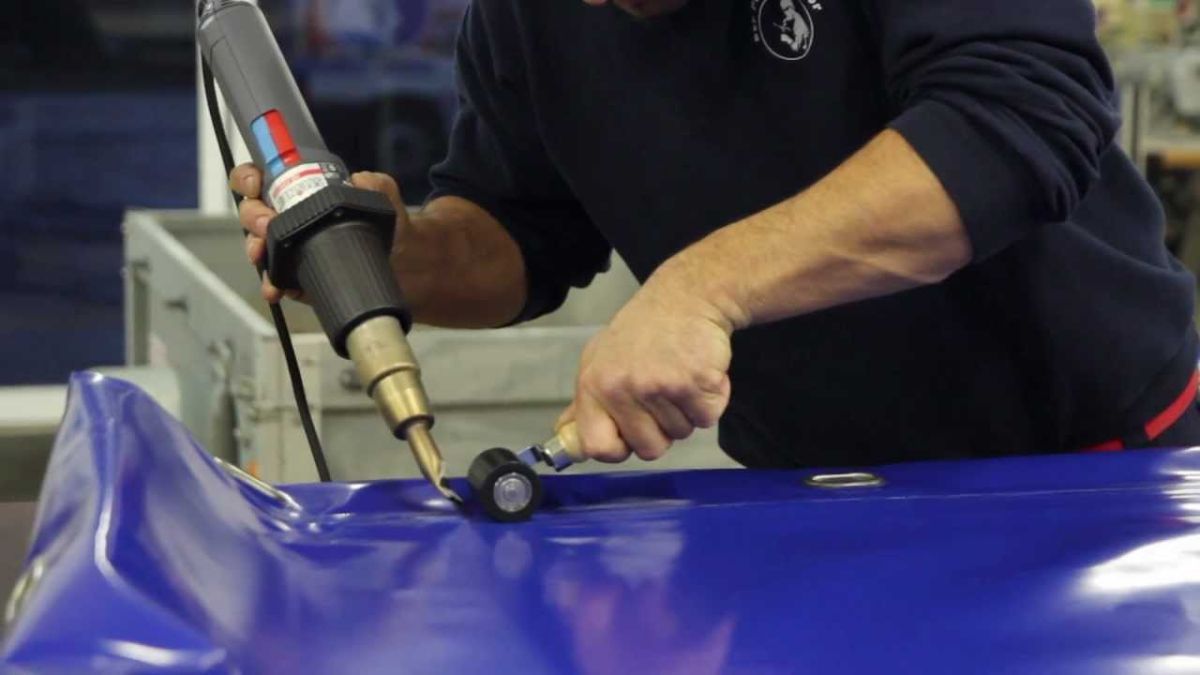

Поток горячего воздуха (400–600 °C) направляется между полотнами, нагревает ПВХ-покрытие, затем прижимной ролик создаёт давление. Оборудование — ручные аппараты Leister, автоматические каретки.
Результат критически зависит от трёх переменных: температура воздуха, скорость перемещения, давление ролика. Перегрев — обугливание и потеря прочности. Недогрев — непровар и расслоение. Квалификация оператора определяет качество.
Область применения: полевой ремонт (заплатки, устранение порезов), нестандартные швы (углы, радиусы), мелкосерийное производство. Для массового производства шатров уступает ТВЧ по стабильности.
Контроль качества швов
ГОСТ Р 56911-2016 регламентирует проверку сварных швов ПВХ-тканей. Основные параметры контроля: прочность на разрыв (шов должен быть не слабее ткани), смещение по оси (отклонение линии шва от проектного положения), визуальный осмотр (отсутствие пережогов, пузырей, непроваров, складок).
Методы проверки: разрушающий (вырезка образца, испытание на разрывной машине) и неразрушающий (визуальный контроль, проверка герметичности).
Другие методы
Сварка горячим клином (hot wedge) — нагретый клин проходит между полотнами, прижимные ролики создают давление. Для длинных прямых швов. Не подходит для фигурных соединений.
Ультразвуковая сварка — для тонких плёнок и специальных применений. В производстве шатров практически не используется.
Часто задаваемые вопросы
Какой метод сварки применяется при производстве шатров?
ТВЧ — для заводского производства (FIAB 900, Forsstrom). Горячий воздух — для полевого ремонта и нестандартных швов.
Можно ли заварить порез на тенте в полевых условиях?
Да. Заплатка из той же ткани приваривается ручным аппаратом горячего воздуха (Leister). Герметичность восстанавливается.
Как проверить качество шва при приёмке?
Визуально: ровный край, отсутствие потемнений и пузырей. По документам: протокол испытания на разрыв по ГОСТ Р 56911-2016.
Метод сварки — один из ключевых маркеров качества производителя. ТВЧ — стандарт индустрии; горячий воздух — бюджетная альтернатива с нестабильным результатом.
