Парк Победы на Поклонной горе в Москве открыл детский лагерь «Лето Побед», и ему понадобились крытые площадки под уроки и мастер-классы на открытом воздухе — с защитой от солнца и дождя. Главное ограничение задала сама территория: это мемориальный парк, где земляные работы и капитальное строительство недопустимы.
Мы собрали шатры для детского лагеря — комплекс арочных: «Гексагональ» 20×17 м под общие занятия и несколько компактных «Дюн» 10×10 м под мастер-классы и тематические станции смены.
Конструктив: «Гексагональ» 20×17 и «Дюны» 10×10
Все шатры комплекса стоят на каркасе из оцинкованной стали Ст3СП. Основная площадка — арочный шатер «Гексагональ» 20×17 м на 260 м². Шестигранная геометрия свода срезает углы, поэтому полезная площадь меньше произведения сторон, зато пролёт остаётся без внутренних опор. Рядом встали несколько «Дюн» 10×10 м, по 100 м² каждая.
Узлы каркаса свариваются и проходят горячее цинкование по ГОСТ 9.307-89 у нас на производстве. На площадке конструкция только собирается на болтовых соединениях. Модели комплекса есть в каталоге: арочный шатер «Гексагональ» 20×17 и арочный шатер «Дюна» 10×10.
Тентовое покрытие

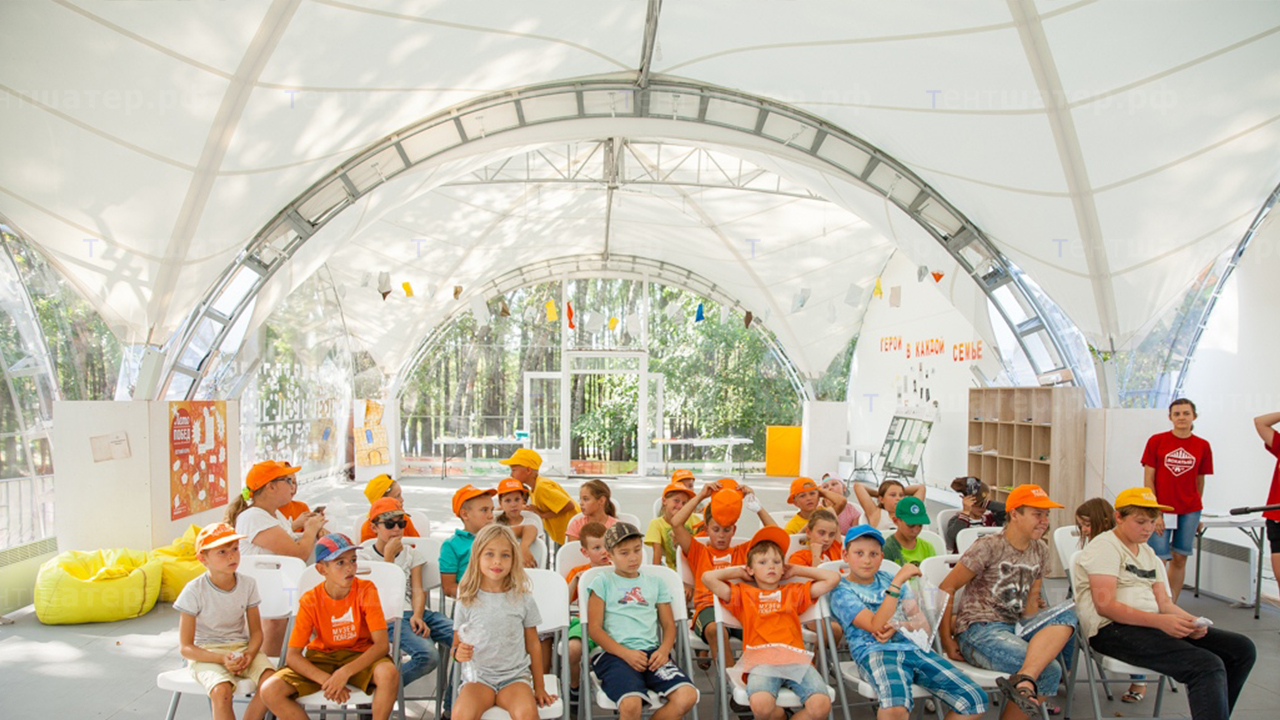

Кровля комплекса — архитектурная ПВХ-ткань FPC Textile плотностью 650–900 г/м², класс горючести Г1 по ГОСТ 30244-94. Для объекта, где постоянно находятся дети, этот параметр особенно значим.
Крой цельнотентовый, с криволинейными углами.
Шатры для детского лагеря: как разделили площадку

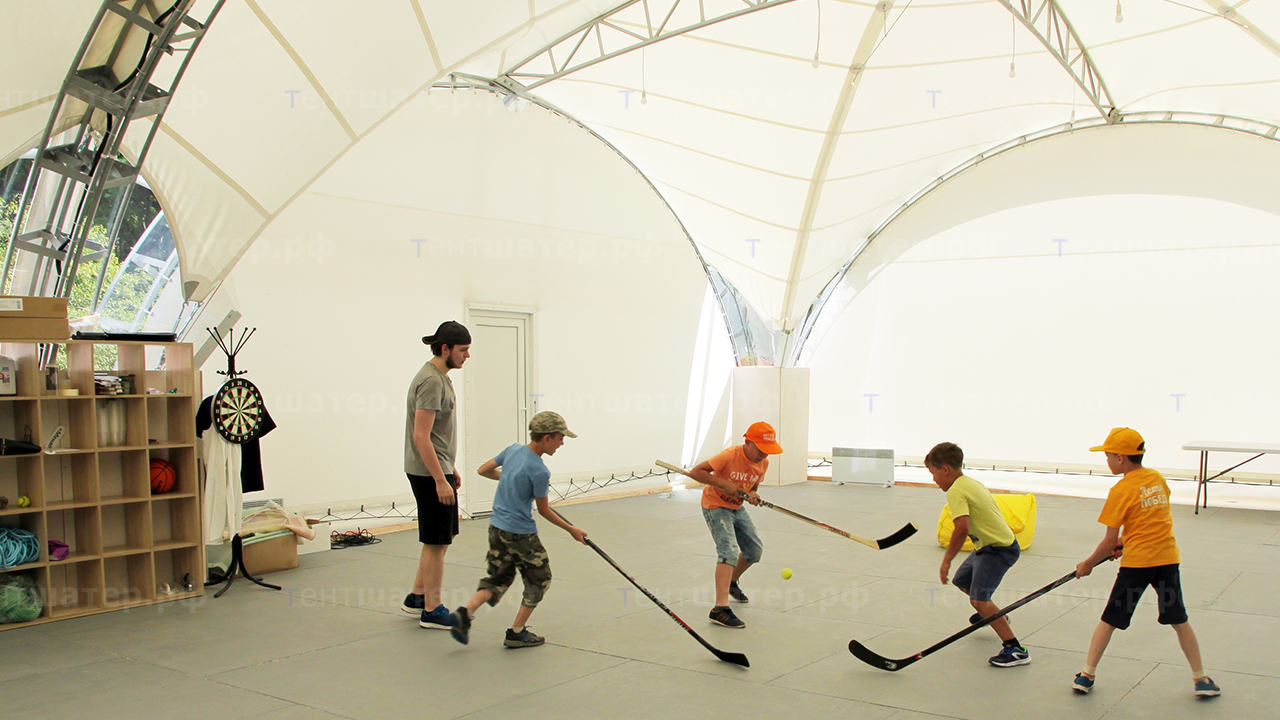

Арочная форма с открытыми проёмами даёт вентиляцию и дневной свет. Дети занимаются под кровлей, но по сути остаются на воздухе — для летней смены это и было задачей: площадки защищены от солнца и дождя, а воздух проходит через проёмы.

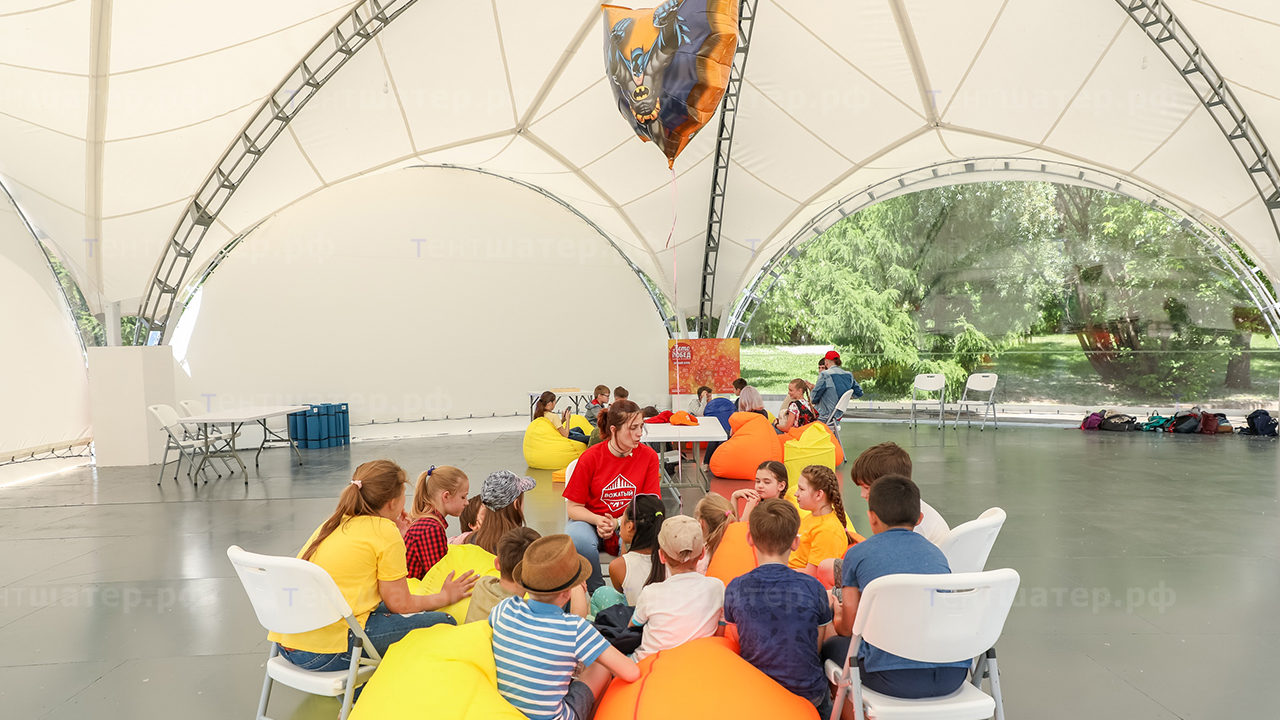

Два формата в одном комплексе позволили развести лагерь на автономные зоны. Большой шатер принимает общие сборы и групповые уроки, компактные «Дюны» — мастер-классы и тематические станции смены.
Каркас у «Гексагонали» и «Дюн» один и тот же, Ст3СП, поэтому и обслуживание одно: те же узлы и общий график осмотра перед началом каждой лагерной смены.
Детский лагерь в Парке Победы: монтаж на мемориальной территории
На Поклонной горе в Москве нельзя копать, поэтому шатры встали без заглублённого фундамента. Статус временного сооружения по Градостроительному кодексу РФ (ст. 1 п. 10.2, ст. 51 ч. 17 п. 2) и балластное крепление позволили развернуть инфраструктуру лагеря на сезон, не нарушив мемориальный ландшафт и не вкладываясь в капитальное строительство на площадке.
Арочные шатры быстро собираются и так же быстро снимаются. Круглогодичный вариант для детского лагеря мы ставили в Тамбове — смотрите «Гексагональ» 20×17 для лагеря в Тамбове. Для православного детского лагеря мы сделали арочный шатер в Саратове с проекционным экраном: вместо отдельного полотна работает белый внутренний слой торцевой стенки, и вечером остаётся только включить проектор.
Что получил лагерь
Лагерь «Лето Побед» получил крытые площадки для образовательной программы на территории Парка Победы в Москве: одну большую под общие занятия и несколько малых под мастер-классы. Монтаж вела наша бригада в своём темпе — до 500 м² в сутки.
Другие размеры и формы свода — в разделе арочные шатры. Если площадка нужна под праздник, фестиваль или выездную программу, варианты собраны на странице шатры для мероприятий.
Вопросы о шатрах для детского лагеря
Нужно ли согласование для установки на мемориальной территории?
Да, с администрацией парка — по упрощённой процедуре, потому что у шатров статус временного сооружения.
Как закрепляется конструкция без анкеров в грунт?
Комплекс крепят балластными блоками по периметру — бетонными плитами на опорных пятках. Грунт при этом не трогают.
Через сколько лет можно демонтировать комплекс?
Ограничений нет: конструкции допускают многократный монтаж и демонтаж. Если сценарий лагеря меняется, комплекс разбирают и ставят снова — в новой расстановке или на другой площадке.
Какую ветровую нагрузку выдерживает арочный комплекс «Гексагональ» и «Дюна»?
Каркасы «Гексагонали» и «Дюн» — арочные конструкции из оцинкованной стали Ст3СП, рассчитанные на постоянный поток ветра 24 м/с. Это паспортное значение наших арочных шатров. Снеговую нагрузку считаем под конкретный регион на этапе проектирования, а не типовым числом.
Какая гарантия действует на комплекс и кто вёл монтаж?
Монтаж вела наша собственная бригада. Гарантия — 2 года на каркас и 1 год на тентовое покрытие, на каждую конструкцию комплекса.
Из чего состоит комплекс?
Из одного арочного «Гексагональ» 20×17 м на 260 м² под общие занятия и нескольких «Дюн» 10×10 м по 100 м² под мастер-классы и тематические станции. Каркас у всех — оцинкованная сталь Ст3СП.
