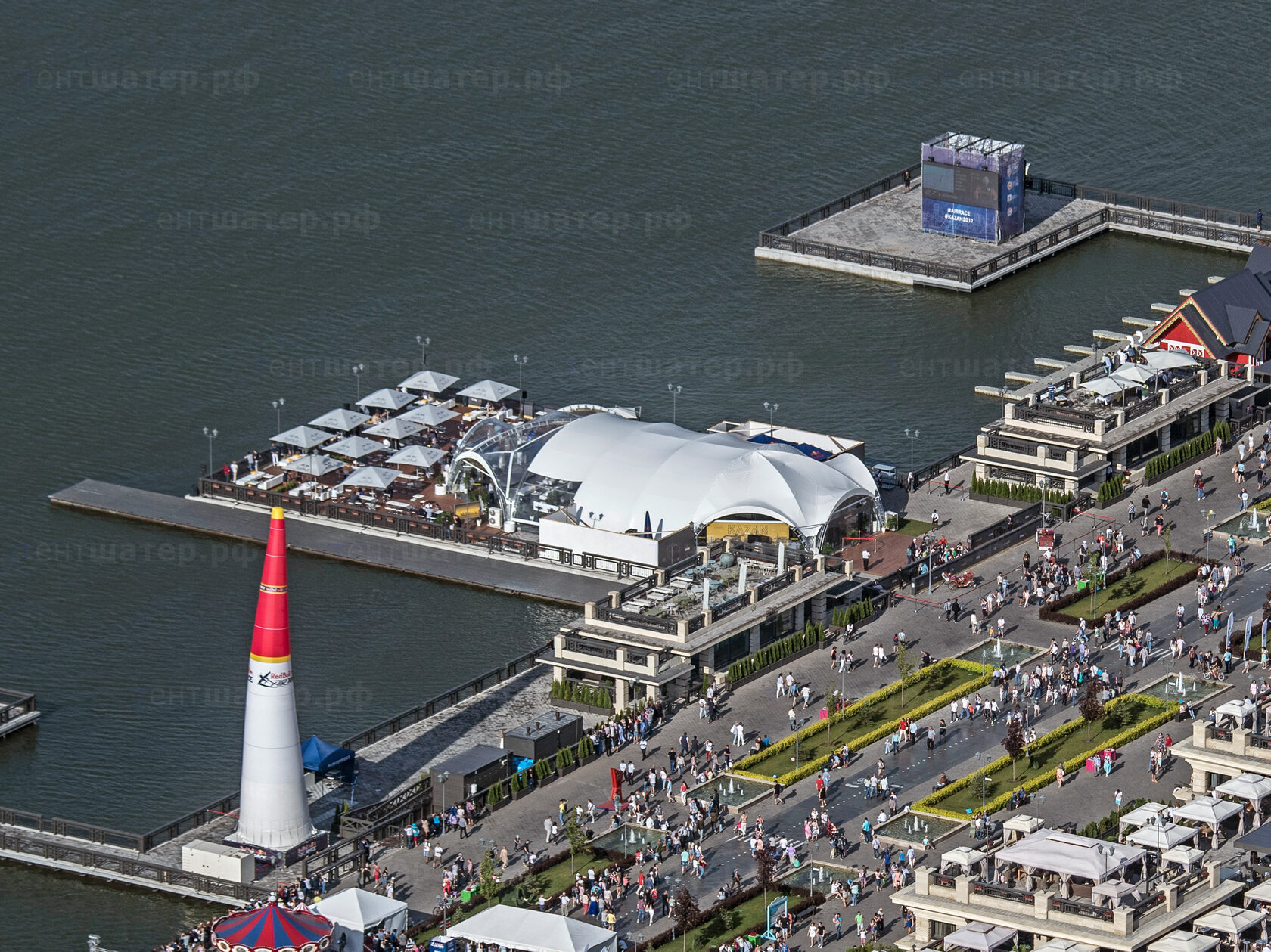

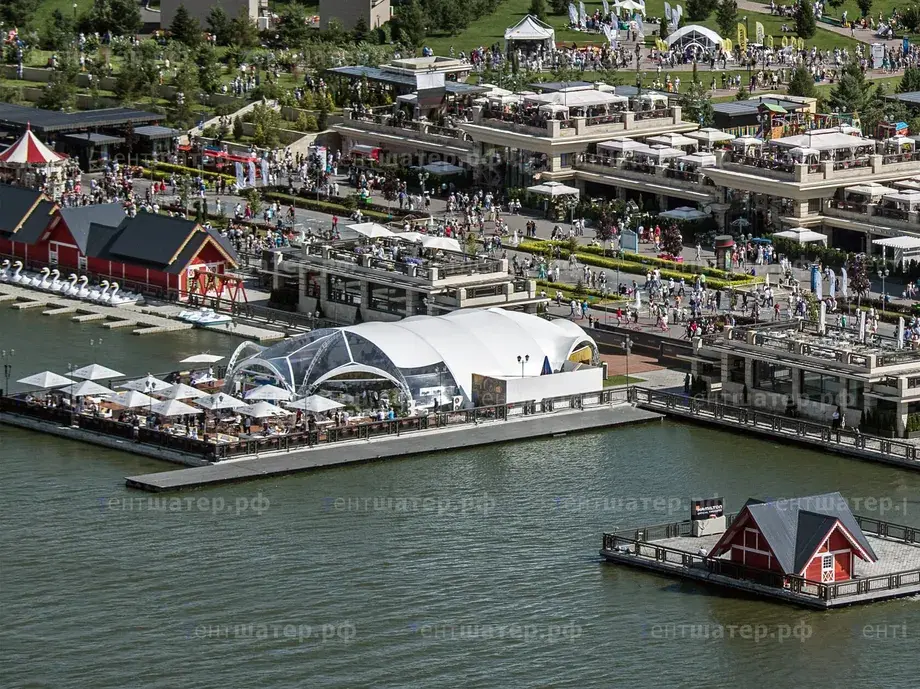

Для Red Bull Air Race на пирсе набережной Казани нужен был лаунж уровня международного события — с панорамой на воду и гоночную трассу. Пирс не принимал тяжёлых фундаментов, а дата открытия гонки не сдвигалась. Мы спроектировали, изготовили и смонтировали для заказчика лёгкий арочный шатер в Казани — Sky Lounge «Гексагональ» 20×32 м площадью 560 м².
Задача
Гонка собирает гостей разного статуса: партнёров, прессу, зрителей VIP-категории. Всем им нужно было одно общее пространство с видом на воду и трассу, а не несколько разрозненных павильонов.
Второе ограничение — время. Конструкцию поднимали в сжатые сроки подготовки инфраструктуры гонки, без права перенести открытие, поэтому монтаж не мог зависеть от погоды и сварочных работ на месте.
Конструктив арочного шатра

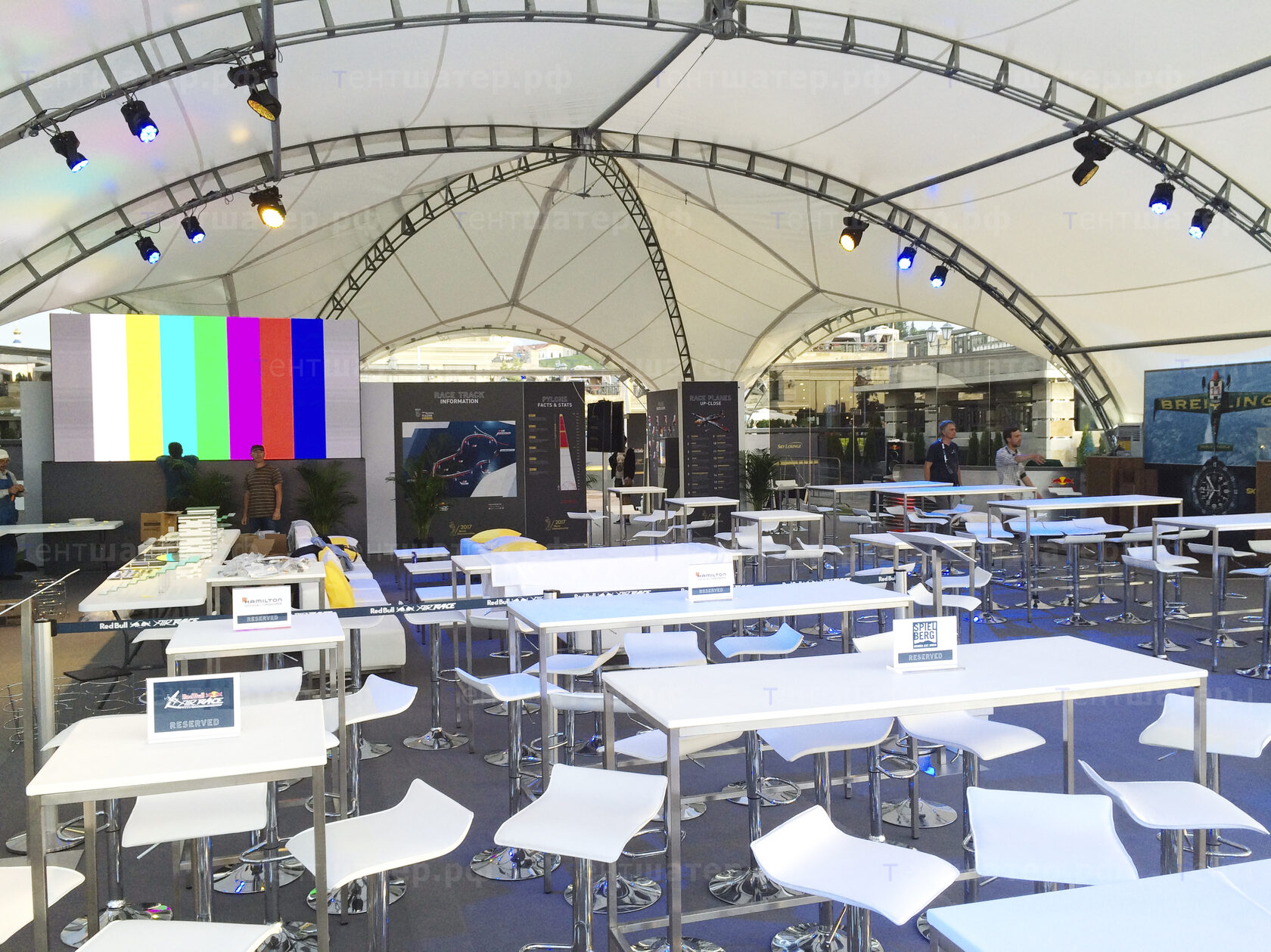

Несущий каркас «Гексагонали» — арочная конструкция из стали Ст3СП с горячим цинкованием узлов. Купольный свод держит постоянный поток ветра до 24 м/с и опирается на точки по периметру, без внутренних опор. Вся площадь лаунжа осталась свободной: барные стойки, диванные группы и зону с видом на трассу расставили по единому плану.
Для пирса каркас дополнительно рассчитали на распределение нагрузки по опорам, а снеговую нагрузку — как и на любом нашем объекте — считают индивидуально под регион. Модель — арочный шатер «Гексагональ Лонг»: его собирают в разных размерах, для Казани — 20×32 м.
Тентовое покрытие и остекление
Кровля и стены — из тентовой ткани FPC Textile плотностью 650–900 г/м², группа горючести Г1 по ГОСТ 30244-94. В купол мы врезали прозрачную вставку: дневной свет идёт сквозь кровлю, и внутри сохраняется ощущение открытого неба.

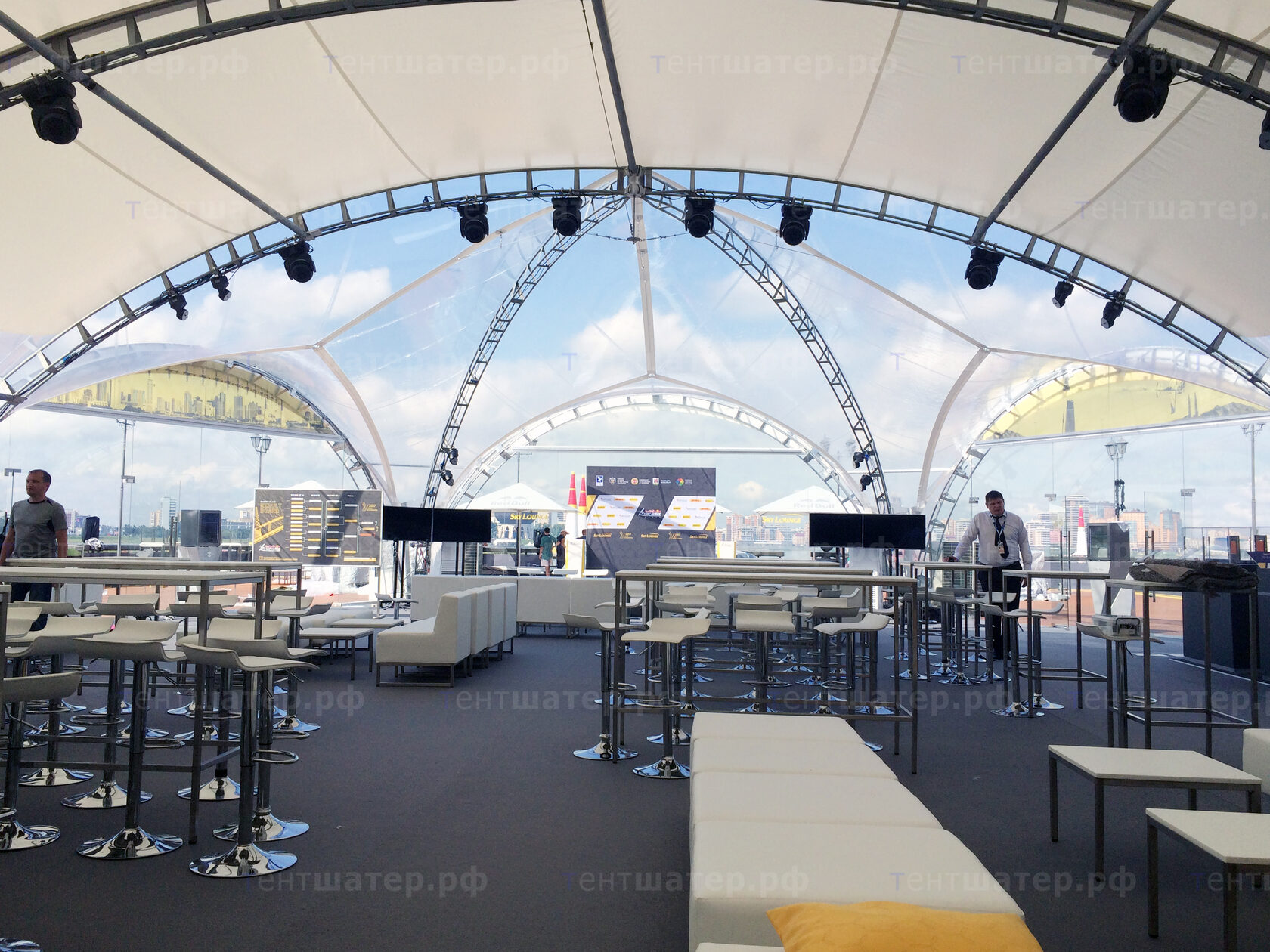

Арочные проёмы заполнены цельностеклянными панелями. Периметр полностью прозрачный, но гости защищены от ветра и осадков. Как устроены такие решения, мы собрали на странице стеклянные шатры.
Почему выбрана такая конфигурация

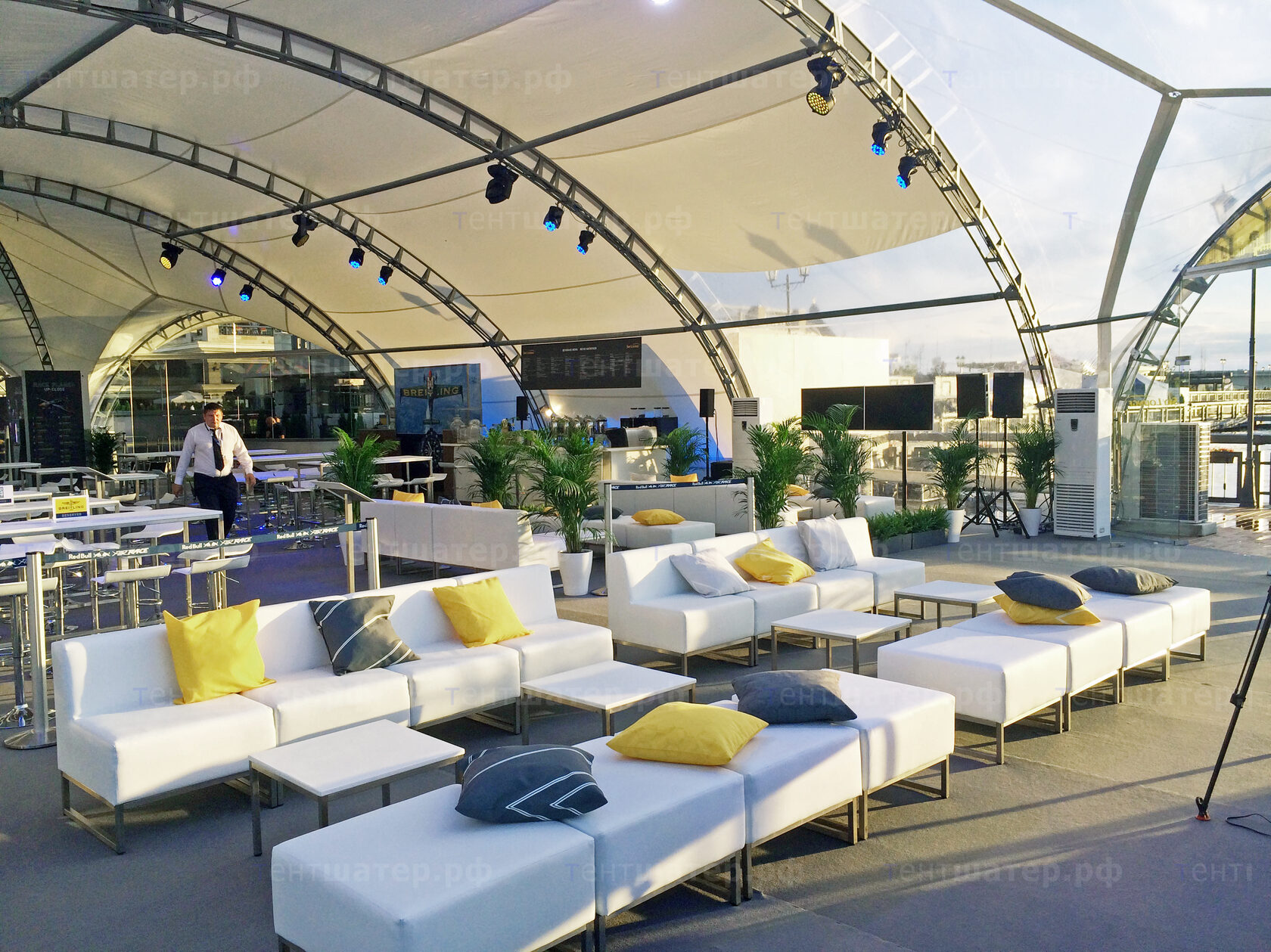

Лаунж у гоночной трассы продаёт вид. У «Гексагонали» нет длинной глухой стены, вдоль которой обзор закрыт с одной стороны: шестигранный свод и стеклянные арки дают панораму без мёртвых зон по периметру. Прозрачный купол и стекло не перегружают вид на набережную — шатер становится частью ландшафта, а не загораживает его. Купол без внутренних опор к тому же оставляет весь пол свободным под лаунж-мебель: ни одна стойка не встаёт посреди зоны отдыха.
Каркас собирается на болтовых соединениях: стальные узлы сварены и оцинкованы заранее на нашем производстве, поэтому на пирсе у воды не понадобилось ни одного сварочного шва.
Производство шатров для Казани: монтаж и результат
Шатер изготовили на нашем производстве, а на пирсе его собрала наша бригада в обычном темпе — до 500 м² в сутки. Для 560 м² это укладывалось в сжатый график подготовки гонки. Лаунж работал всё время соревнований, после чего та же бригада его демонтировала.
На конструкцию действует гарантия: 2 года на каркас, 1 год на тентовое покрытие и 1 год на монтажные работы. Другие конфигурации шестигранного свода — в разделе арочные шатры, похожие сценарии для событий — в решении шатер для мероприятий. Ту же «Гексагональ» для стационарной площадки мы ставили как «Гексагональ» 20×17 для свадебной площадки.
Часто задаваемые вопросы
Выдерживает ли пирс нагрузку от такой конструкции?
Это рассчитывается индивидуально: вес каркаса распределяют по опорам и проверяют на несущую способность пирса до монтажа.
Как стекло реагирует на сильный ветер над водой?
Цельностеклянные панели стоят в алюминиевой рамной системе и выдерживают расчётные ветровые нагрузки региона. Сам каркас «Гексагонали» рассчитан на постоянный поток ветра до 24 м/с — это паспортное значение для всех наших арочных шатров.
Сколько гостей вмещает арочный шатер 20×32 м?
По нашей норме площади на гостя — до 373 человек в фуршетном формате (1,5 м² на гостя) или до 280 в банкетной рассадке (2 м² на гостя). Для лаунжа с барной стойкой и зонами для общения ориентир — фуршетный.
