Открытому катку в музее-заповеднике «Царицыно» в Москве понадобились компактные сезонные павильоны: под прокат коньков, раздевалки и вспомогательные зоны. Условия задала территория — постройки должны вписаться в архитектурную среду музея и каждый сезон быстро собираться и разбираться.

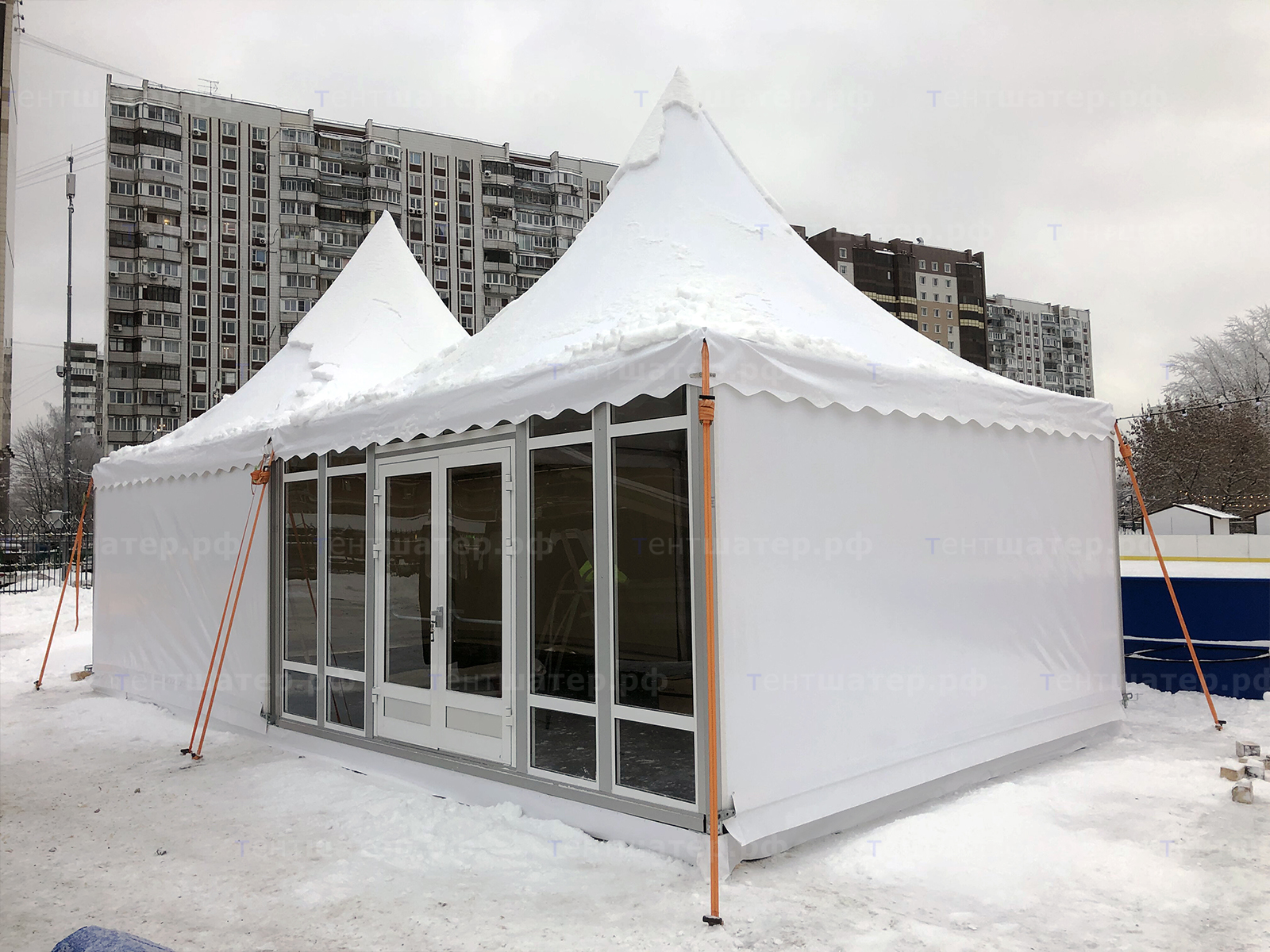

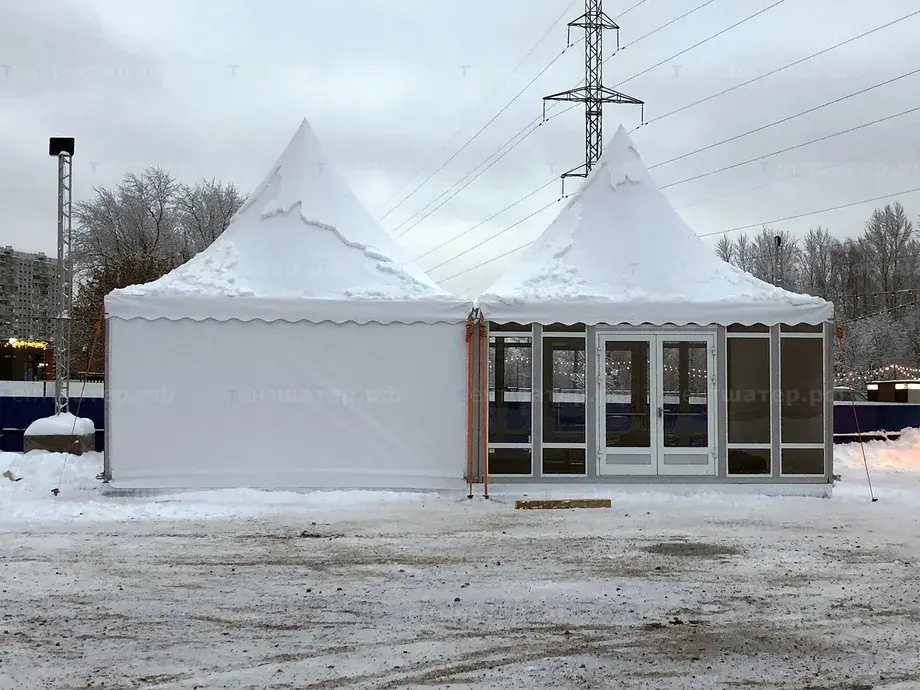

Мы предложили пагоды для катка в исполнении PRO: компактные павильоны на алюминиевом каркасе, где тентовая кровля сочетается со стеклянными стенами.
Конструктив
Каждый шатер-пагода в исполнении PRO собран на профиле Pg-Frame 65×65 мм из сплава 6005A-T6. Это специальное сечение для пагод со встроенной пазовой системой: в неё ставятся стеклопакеты и стандартные заполнения стен.
Каркас рассчитан на постоянный поток ветра до 22 м/с, усиленные исполнения делаем по отдельному проекту. Все размеры пагод — от компактных до 10×10 м — в разделе шатры-пагоды.
Кровля и остекление

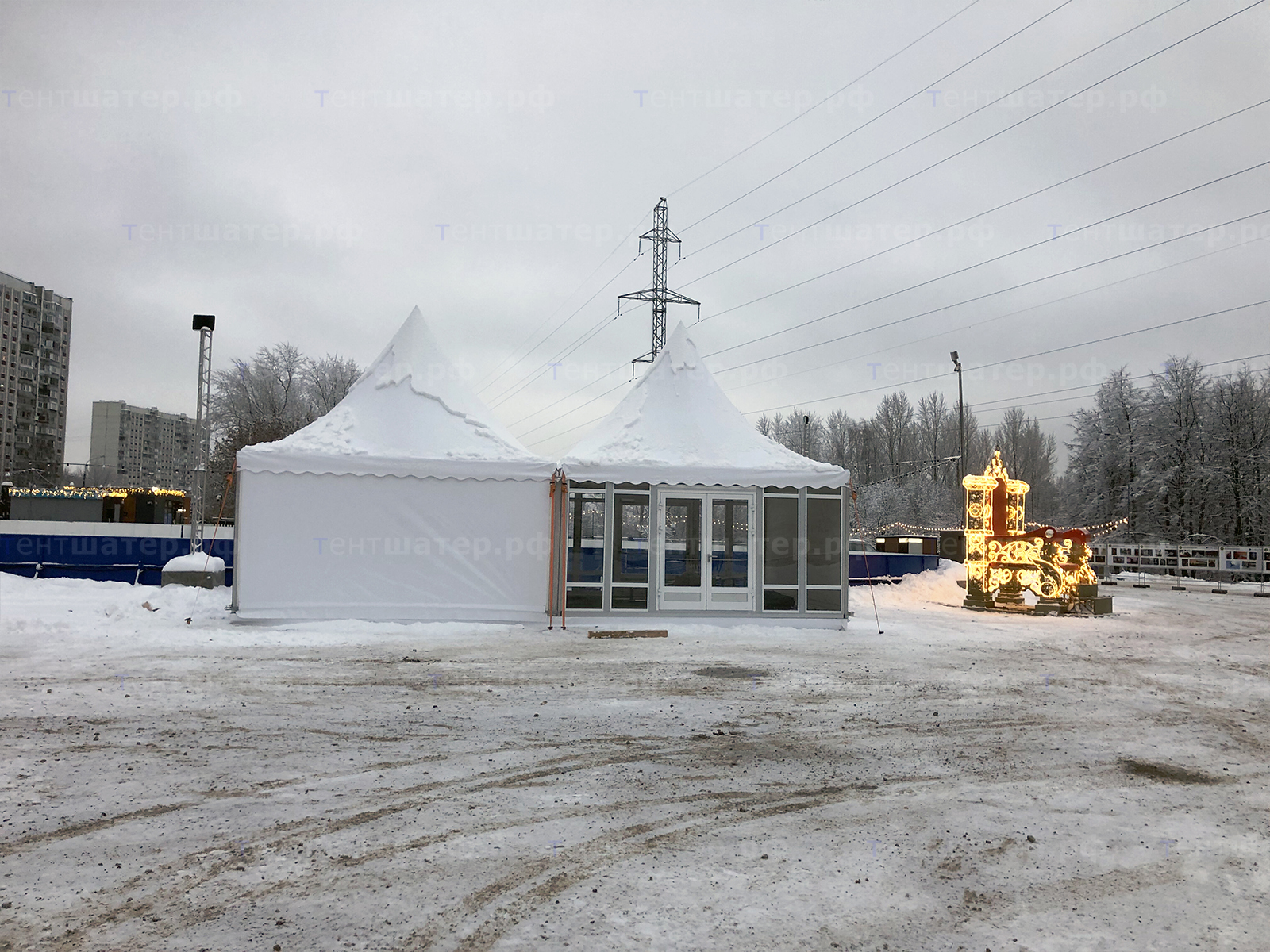

Кровля коническая, цельнотентовая, из ПВХ-мембраны. Тентовые участки выполнены из архитектурной ПВХ-ткани FPC Textile плотностью 650–900 г/м², класс горючести Г1 по ГОСТ 30244-94.

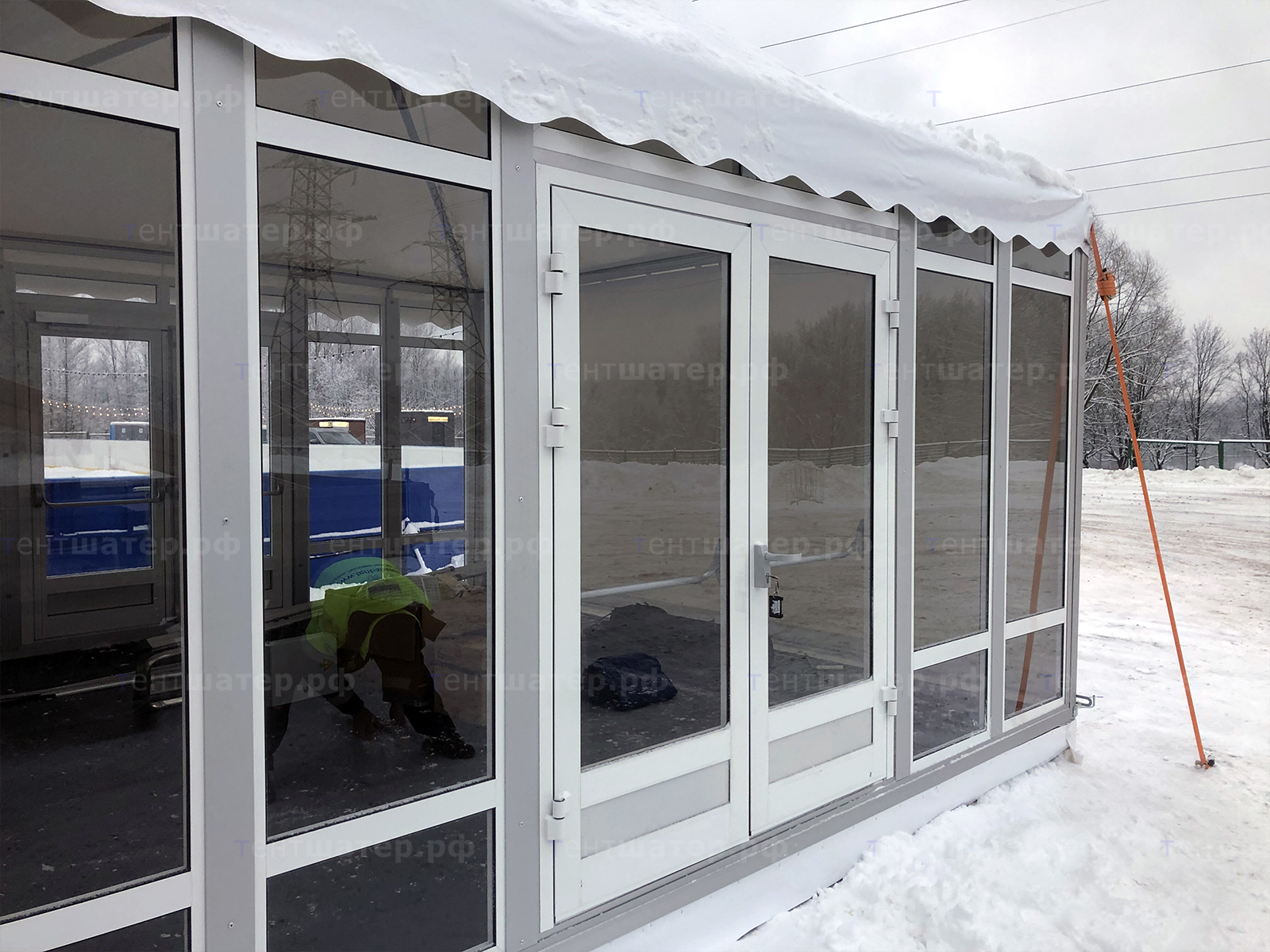

Боковые стены застеклены: стеклопакеты встают в пазы профиля, тентовые участки закрывают остальную часть стен. Стекло делает павильоны уместными на территории музея-заповедника и даёт естественный свет внутри.
Пагоды для катка в Царицыно: сборка каждый сезон
Алюминиевый каркас выдерживает многократную сборку и разборку. Конструкции рассчитаны на установку в начале зимнего сезона и демонтаж весной — без потери свойств каркаса и стеновых панелей. Стеклопакеты при сборке встают в пазы профиля Pg-Frame.
У музея-заповедника в Москве есть архитектурные ограничения. Компактный павильон с остеклением не спорит с исторической средой и не требует капитального строительства.
Почему несколько пагод, а не один шатер

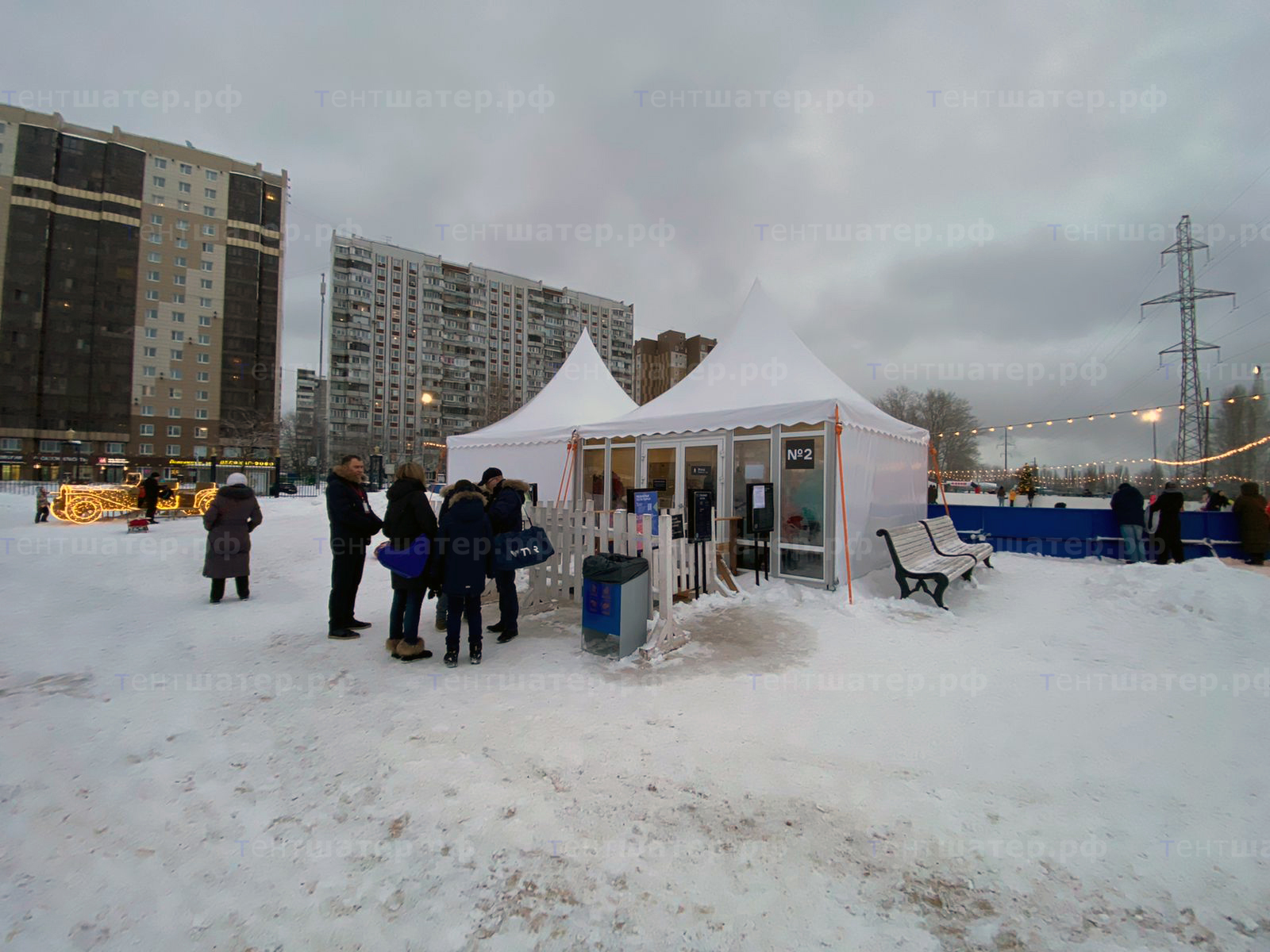

Каток в Царицыно — открытый, и павильоны нужны ему под разные функции: прокат коньков, раздевалки, вспомогательные зоны. Несколько компактных павильонов разносят эти функции по площадке, и каждую можно собрать и снять отдельно.
Размер и число павильонов подбирают под размер катка и набор функций. В нашем каталоге пагоды есть от 3×3 до 10×10 м.
Эксплуатация
Павильоны PRO со стеклянными стенами рассчитаны на сезонный цикл катка: быстрый монтаж, быстрый демонтаж и компактное хранение. Такой формат подходит для сезонной инфраструктуры там, где капитально строить нельзя. Монтаж и демонтаж в начале и конце сезона на этом объекте вела наша бригада — в темпе до 500 м² в сутки.
Другие форматы для льда — сезонные шатры и навесы, тёплые павильоны с пневмокровлей — собраны на странице шатры для ледовых катков. Инфраструктуру катка на двускатном шатре мы ставили в Подмосковье — смотрите шатер 10×20 для ледового катка в Красногорске, а утеплённый пункт проката — в кейсе арочный шатер для проката при катке в Чебоксарах.
Вопросы о пагодах для катка
Сколько пагод обычно ставят на каток?
2–4 штуки — в зависимости от размера катка и функций: прокат, кафе, раздевалка.
Выдерживают ли стеклянные панели зимние морозы?
Да. Стеклопакеты павильонов работают до –30 °C без конденсата.
Как хранят конструкции в межсезонье?
Каркас павильонов разбирают на секции и пакуют в ящики. Стеклянные панели хранятся на складе в специальных стеллажах, отдельно от каркаса, до следующего сезона.
Какая гарантия на пагоды PRO и как быстро их изготовят?
Пагоду любого размера мы производим за 14 дней до начала монтажа на площадке. Гарантия — 2 года на каркас и 1 год на тентовое покрытие, на остеклённые секции наравне с тентовыми.
Можно ли поставить пагоды на каток в другом месте Москвы?
Да. Они разбираются на секции и переезжают на новую площадку так же, как разбираются на лето. Снеговую нагрузку для новой площадки рассчитываем заново.
Из чего сделан каркас пагод PRO?
Из алюминиевого сплава 6005A-T6 на профиле Pg-Frame 65×65 мм. Предел текучести сплава — не ниже 225 МПа, прочности на разрыв — не ниже 270 МПа. Алюминий не корродирует, поэтому сезонная сборка и разборка каждый год не сказываются на каркасе.
Что разместить в павильонах на катке?
Как в Царицыно — прокат коньков, раздевалки и вспомогательные зоны; ещё один частый вариант — кафе. Обычно на каток ставят 2–4 павильона — число зависит от размера катка и набора функций.
