Россия охватывает восемь снеговых районов — от 0,5 до 4,0 кН/м² расчётной нагрузки. Один и тот же шатер, простоявший зиму в Краснодаре, может не выдержать одну ночь в Мурманске. Статья разбирает расчёт снеговых нагрузок для тентовых конструкций и инженерные решения для зимней эксплуатации.
Нормативная база и особенности расчёта
Расчёт выполняется по СП 20.13330.2016 «Нагрузки и воздействия» (актуализация СНиП 2.01.07-85). Для тентовых конструкций есть нюансы, отсутствующие при расчёте капитальных зданий.
Тентовая кровля — мембрана, которая прогибается под нагрузкой. Прогиб образует «ванну», где снег накапливается вместо того, чтобы сходить. Это положительная обратная связь: больше снега — глубже прогиб — больше задерживается. Расчёт для жёсткой кровли не учитывает этот эффект, поэтому при проектировании тентовых конструкций закладывается запас.
Карта снеговых районов показывает усреднённые значения. Локальные факторы — роза ветров, рельеф, близость зданий, создающих завихрения — могут увеличивать фактическую нагрузку в 1,5–2 раза. Для ответственных объектов рекомендуется анализ климатической истории площадки за 10–15 лет.
Способы адаптации каркаса к снеговым нагрузкам
Усиление профиля. Переход с M-Frame (151×67×3 мм) на W-Frame (240×120×4 мм) увеличивает момент инерции сечения и допустимую нагрузку. Для пролётов свыше 30 м — H-Frame (400×220×6 мм) по отдельному проекту. Сокращение шага рам. Стандартный шаг 5 м сокращается до 3–4 м. Чем меньше шаг рам и тяжелее профиль, тем выше допустимая снеговая нагрузка — конкретное значение даёт расчёт под снеговой район площадки.
Коньковые опоры. Дополнительные стойки под конёк сокращают расчётный пролёт вдвое — самый экономичный способ, но создаёт внутренние опоры.

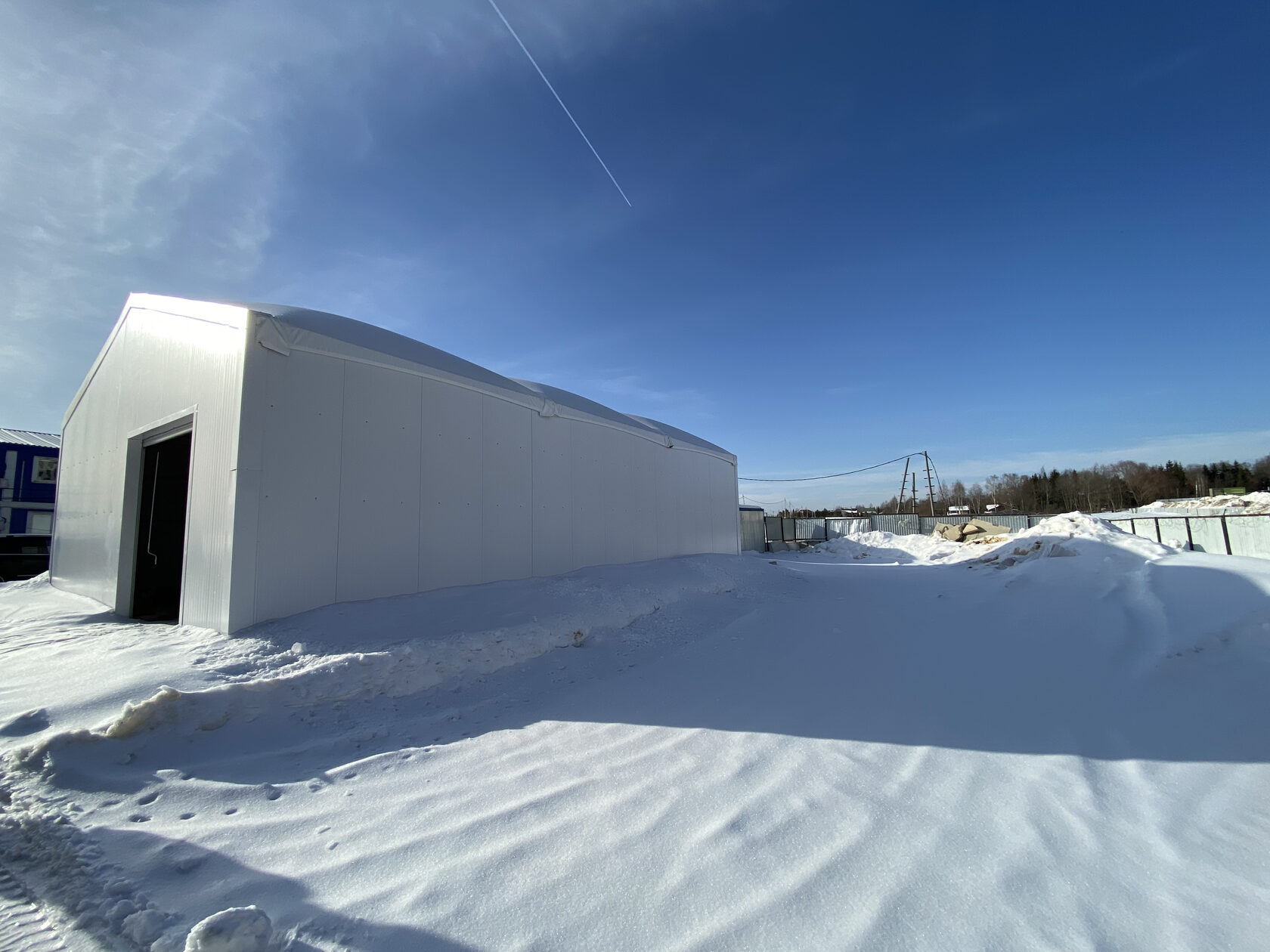

Пневмокровля — двухслойная ПВХ-мембрана с воздушной подушкой. Компрессор поддерживает давление. Линзообразный профиль кровли не даёт снегу скапливаться. Несущая способность растёт за счёт формы кровли и постоянного давления воздуха — точное значение определяется расчётом под снеговой район. Дополнительный эффект — теплоизоляция воздушной прослойкой.
Мембранный крой с вогнутостью. Гнутые криволинейные прогоны формируют контролируемую вогнутость тентового полотна — снег и вода стекают по «дорожкам» к краям кровли.
Полигональная геометрия и обслуживание
Для двускатных шатров и пагод в снежных районах рекомендуется периодическая чистка кровли — 10–15 минут. Пневмокровля и полигональные конструкции (ПЛГ) с крутыми углами ската работают автономно. По СП 20.13330: при α ≥ 25° коэффициент формы μ = (60 − α)/35, при α ≥ 60° — μ = 0, то есть снег на скате не задерживается.
Снеговая нагрузка на шатер: что мы считаем под площадку
Снеговую нагрузку на шатер мы считаем под снеговой район места установки по СП 20.13330 и под неё подбираем профиль M-Frame или W-Frame, шаг рам и форму кровли; где снега много, ставим пневмокровлю, с которой снег не задерживается. Купить зимний шатер под свой район можно в разделе «зимние шатры», а профили и их сечения подробно разобраны в статье «алюминиевый профиль для тентовых конструкций».
Часто задаваемые вопросы
Какую максимальную снеговую нагрузку выдерживает шатер?
Единого числа нет: несущая способность каркаса — решение под снеговой район, а не фиксированная характеристика шатра. Она растёт при уменьшении шага рам, переходе на тяжёлый профиль, увеличении угла ската и применении пневмокровли. Точное значение — предмет расчёта по СП 20.13330 под параметры объекта.
Можно ли эксплуатировать алюминиевый шатер зимой без усиления?
В южных регионах (I–II снеговые районы, до 100 кг/м²) — да. Для III района и выше — инженерный расчёт и, как правило, усиление профиля или пневмокровля.
Чем пневмокровля отличается от воздухоопорного сооружения?
Пневмокровля — надувная кровля на жёстком каркасе. Воздухоопорное — оболочка без каркаса, с избыточным давлением внутри всего объёма. В пневмокровле — атмосферное давление внутри шатра, двери без шлюзов.
