Тентовое полотно шатра состоит из десятков панелей, которые нужно соединить в единое герметичное покрытие. Способ соединения напрямую влияет на прочность, долговечность и внешний вид конструкции. ТВЧ-сварка (высокочастотная сварка, HF welding) — основной промышленный метод, при котором прочность шва равна или превышает прочность самой ткани.
Принцип работы ТВЧ-сварки
Два слоя ПВХ-ткани помещаются между электродами станка. На электроды подаётся переменный ток высокой частоты (обычно 27,12 МГц). Под действием электрического поля молекулы поливинилхлорида приходят в колебание, выделяя тепло изнутри материала. ПВХ имеет высокий диэлектрический коэффициент потерь — именно это свойство делает его пригодным для ТВЧ-сварки.
Нагрев происходит одновременно по всей площади электрода, а не от поверхности к центру, как при термосварке. В результате ПВХ-покрытие верхнего и нижнего слоёв сплавляется на молекулярном уровне, образуя монолитное соединение. Ширина сварного шва — от 20 до 40 мм в зависимости от профиля электрода.

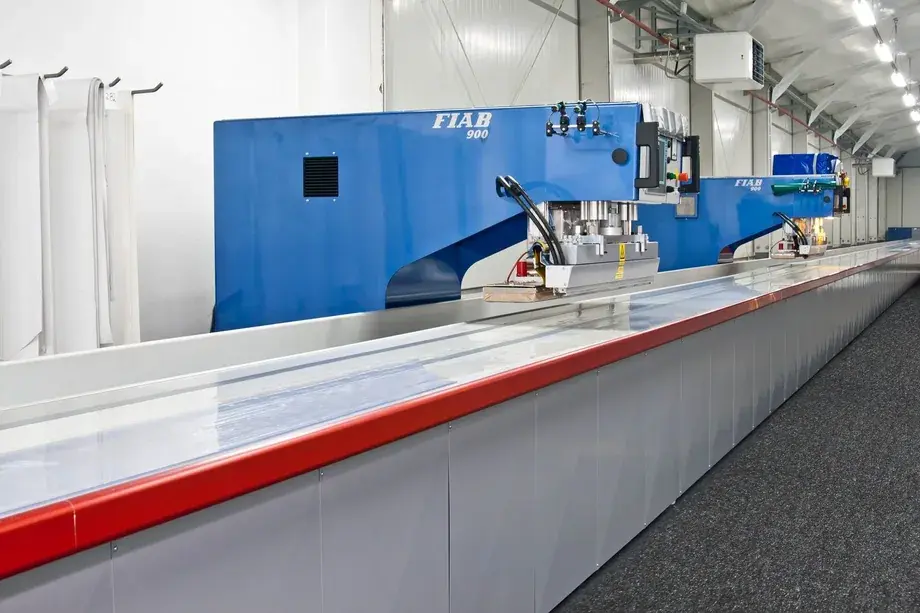

Для производства тентовых конструкций используются станки промышленного класса, например FIAB 900 (Польша), Forsstrom (Швеция), Leister (Швейцария). Мощность оборудования — от 5 до 25 кВт, длина электрода — до 2500 мм, что позволяет за один проход сварить шов длиной более двух метров.
Прочность шва и сравнение с другими методами
Ткань ПВХ плотностью 850 г/м² (например, FPC DURA-850 OP) имеет прочность на разрыв 3000 Н/5 см по основе и утку. ТВЧ-шов на этом материале даёт прочность, равную или превышающую 3000 Н/5 см — фактически ткань разрывается рядом со швом, а не по нему.
Альтернативный метод — сварка горячим воздухом — широко распространён, но уступает по нескольким параметрам. При горячевоздушной сварке нагрев идёт с поверхности, поэтому критичен контроль температуры, скорости и давления. Перегрев приводит к обугливанию полотна и потере прочности; недогрев — к непровару и расслоению. Результат сильно зависит от квалификации оператора. При ТВЧ-сварке нагрев равномерен по толщине, а параметры задаются программно — человеческий фактор сведён к минимуму.
Третий метод — сварка горячим клином (hot wedge) — применяется для длинных прямых швов, но непригоден для фигурных соединений и углов, которые встречаются в кроях тентовых конструкций.
Ограничения метода
ТВЧ-сварка работает только с полярными полимерами: ПВХ, полиуретан, некоторые фторполимеры (SOLAFLON). Неполярные материалы — полиэтилен, полипропилен — не нагреваются в высокочастотном поле. PTFE-стекловолокно (тефлоновые мембраны) также не поддаётся ТВЧ — для него применяется сварка нагревательной планкой.
Стоимость ТВЧ-оборудования высока: промышленный станок стоит от нескольких миллионов рублей. Это одна из причин, по которой компании, работающие на горячем воздухе, предлагают более низкие цены — но за счёт нестабильного качества шва.
Часто задаваемые вопросы
Можно ли отличить ТВЧ-шов от горячевоздушного визуально?
Да. ТВЧ-шов имеет ровный, чётко очерченный край без следов перегрева. Горячевоздушный шов часто имеет неравномерную ширину, следы потемнения ткани и мелкие складки.
Какой толщины ПВХ можно сваривать ТВЧ?
Метод работает с тканями от 300 до 1500 г/м². Толщина материала не критична, так как нагрев идёт по всему объёму, а не от поверхности.
Почему ТВЧ-шов прочнее ткани?
Потому что в зоне шва два слоя ПВХ-покрытия сплавлены в один монолит, а полиэстеровая основа не повреждена. Фактическая площадь сечения в зоне шва больше, чем у одного слоя ткани.
Как ТВЧ-сварка влияет на герметичность тента?
Сплавление ПВХ-покрытий создаёт непрерывный барьер без микропор. Водонепроницаемость шва — 100%, гидростатическое давление свыше 2000 мм водяного столба.
ТВЧ-сварка — обязательное требование при производстве тентовых конструкций, предназначенных для аренды и круглогодичной эксплуатации, где шов подвергается многократным циклам натяжения, перепадам температуры и ультрафиолету.
