Вантовые и мембранные конструкции — это сооружения, в которых тентовое полотно работает не как пассивное ограждение на каркасе, а как несущий элемент: форма создаётся натяжением ткани на тросах, мачтах и разновысотных опорах. Пролёты — до 50 м и более без промежуточных опор. Статья разбирает принципы работы и типологию форм.
Принцип работы: мембрана в растяжении
Мембранная конструкция — это поверхность, которая несёт нагрузку только за счёт растягивающих напряжений. В отличие от балки или рамы, мембрана не имеет изгибной жёсткости: при нагрузке она деформируется до нового состояния равновесия. Это нелинейное поведение — перемещения не пропорциональны нагрузке.
Для устойчивости мембрана должна иметь антикластическую (седловидную) кривизну — две главные кривизны направлены в противоположные стороны. Силы преднатяжения в обоих направлениях самобалансируются: при нагрузке одна система нагружается, другая — разгружается, но обе остаются в растяжении. Преднатяжение обязательно: оно уменьшает прогибы и предотвращает складкообразование.
Проектирование начинается с формфайндинга — поиска равновесной формы при заданных граничных условиях (опоры, мачты, тросы) и целевом преднатяжении (1–8 кН/м в зависимости от типа ткани). Расчёт выполняется методом динамической релаксации в специализированном ПО: ixCube, Easy (technet), RFEM (Dlubal).
Четыре базовые формы

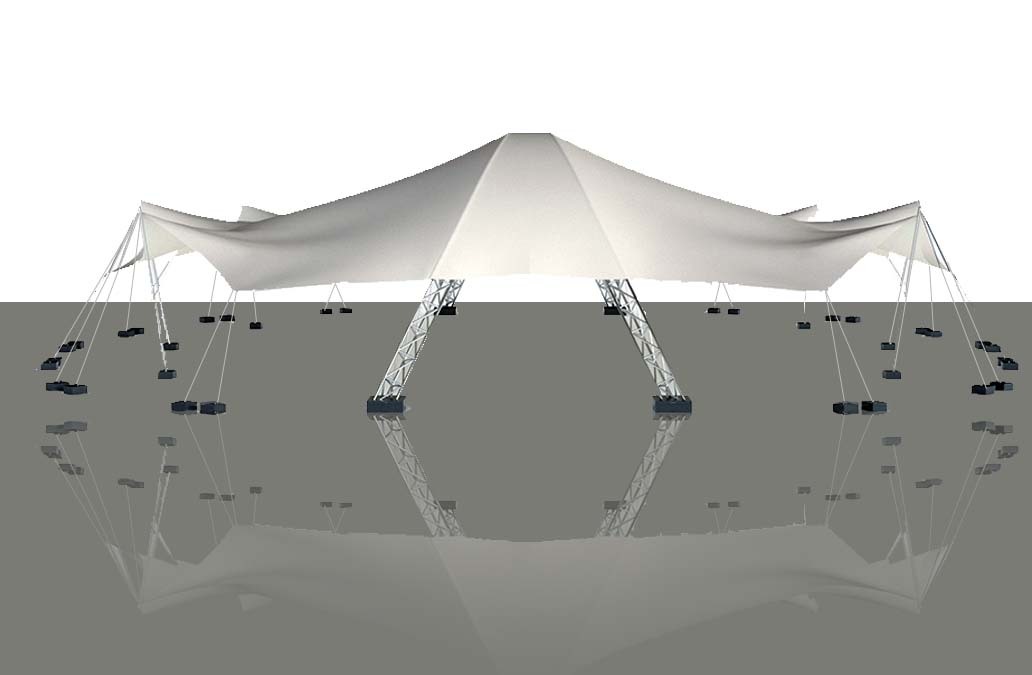

Конус — мембрана натянута от верхнего кольца на мачте к периметру основания. Максимальный пролёт при минимуме опор. Хороший водоотвод и сход снега. Мачта занимает центр пространства; решение — подвесная мачта (King Post), не касающаяся пола.

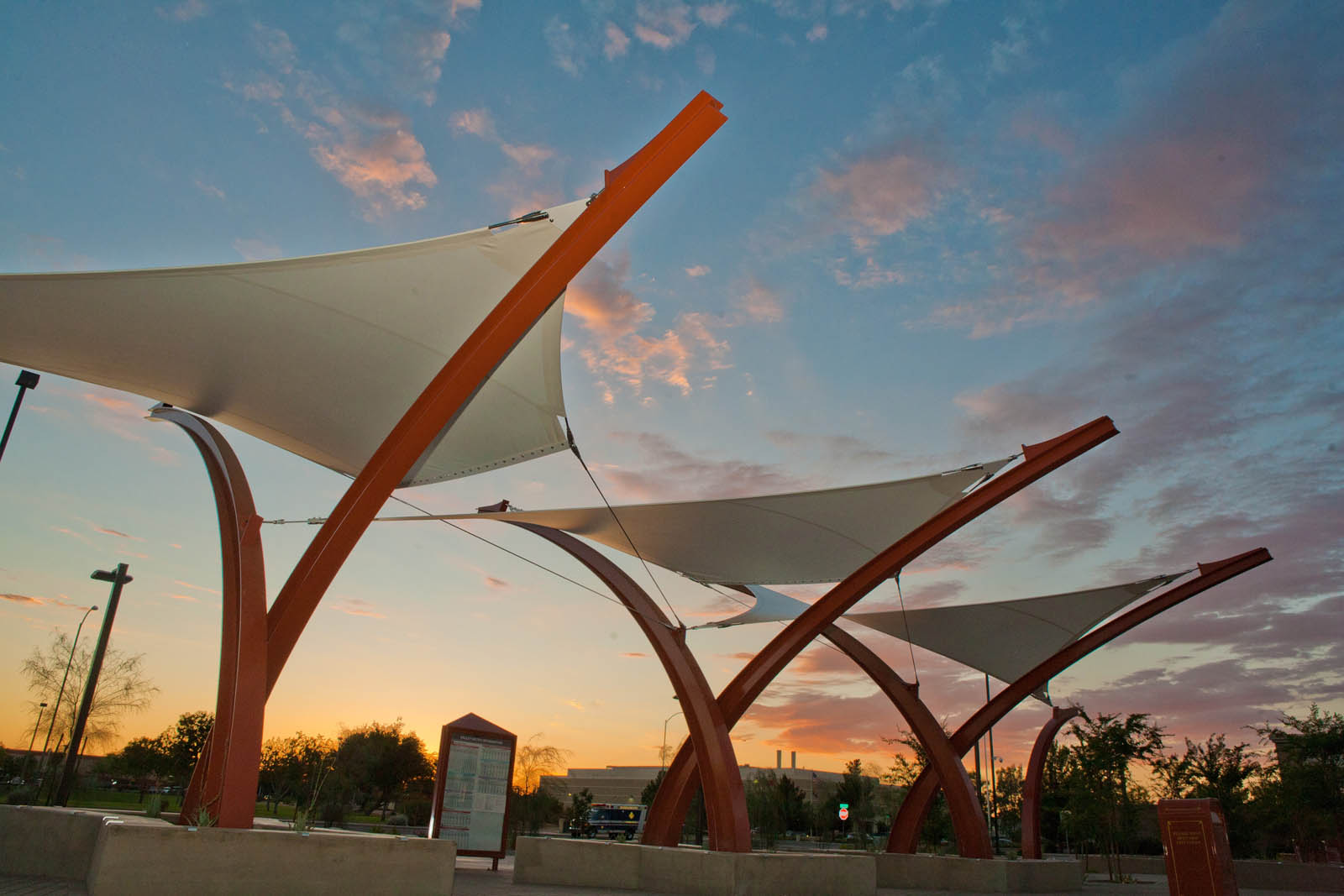

Седло (гипар) — антикластическая поверхность с двумя высокими и двумя низкими точками. Классическая форма, устойчивая к ветру. Водоотвод — по диагональным «долинам» к низким точкам. Перепад высот опор ≥20° обеспечивает самоотвод осадков.
Арочная мембрана — ткань натянута между параллельными арками. Для малых пролётов (~7,5 м) арка в чистом сжатии, мембрана — в чистом растяжении. Для больших пролётов арки усиливаются до многопоясных ферм.
Волна — чередование коньковых (верхних) и долинных (нижних) тросов формирует волнообразную поверхность. Покрывает большие площади без мачт.
Каркас и тросовая система
Мачты — сталь 17ГС/17Г1С, горячее цинкование + покраска. Кромочные профили — алюминий 6005A или 6082. Тросы — Ø8–90 мм, спиральной или закрытой свивки. Угловые узлы — литые или сварные, с пином из нержавеющей стали. Преднатяжение регулируется талрепами и клевисами, контроль — тензометрами и геодезической съёмкой.
Основания: железобетонные стаканы (постоянные), химанкера в плиту, балласт (временные). Монтаж — краном/лебёдками с подъёмом из разложенного состояния.
Часто задаваемые вопросы
Чем мембранная конструкция отличается от каркасного шатра?
Каркасный шатёр — жёсткие рамы (алюминий/сталь), ткань натянута пассивно. Мембранная конструкция — ткань несёт нагрузку, форма создаётся натяжением. Мембраны перекрывают до 50 м; каркасные шатры — до 30 м.
Какие ткани используются?
ПВХ с PVDF-лаком (700–1100 г/м², срок 15–25 лет) для коммерческих объектов. PTFE-стекловолокно (30+ лет) для знаковых сооружений.
Можно ли разобрать мембранную конструкцию?
Паруса и гипары на временных основаниях — да. Крупные мачтовые конструкции — как правило, нет: они проектируются как постоянные сооружения.
Мембранные конструкции — это архитектура, рождённая из физики минимальных поверхностей и работающая на границе инженерии и искусства.
