Производственной компании в Москве нужен был тёплый склад для работы круглый год — быстро построенный и с минимальной подготовкой основания. Капитальное строительство не подходило ни по срокам, ни по стоимости.

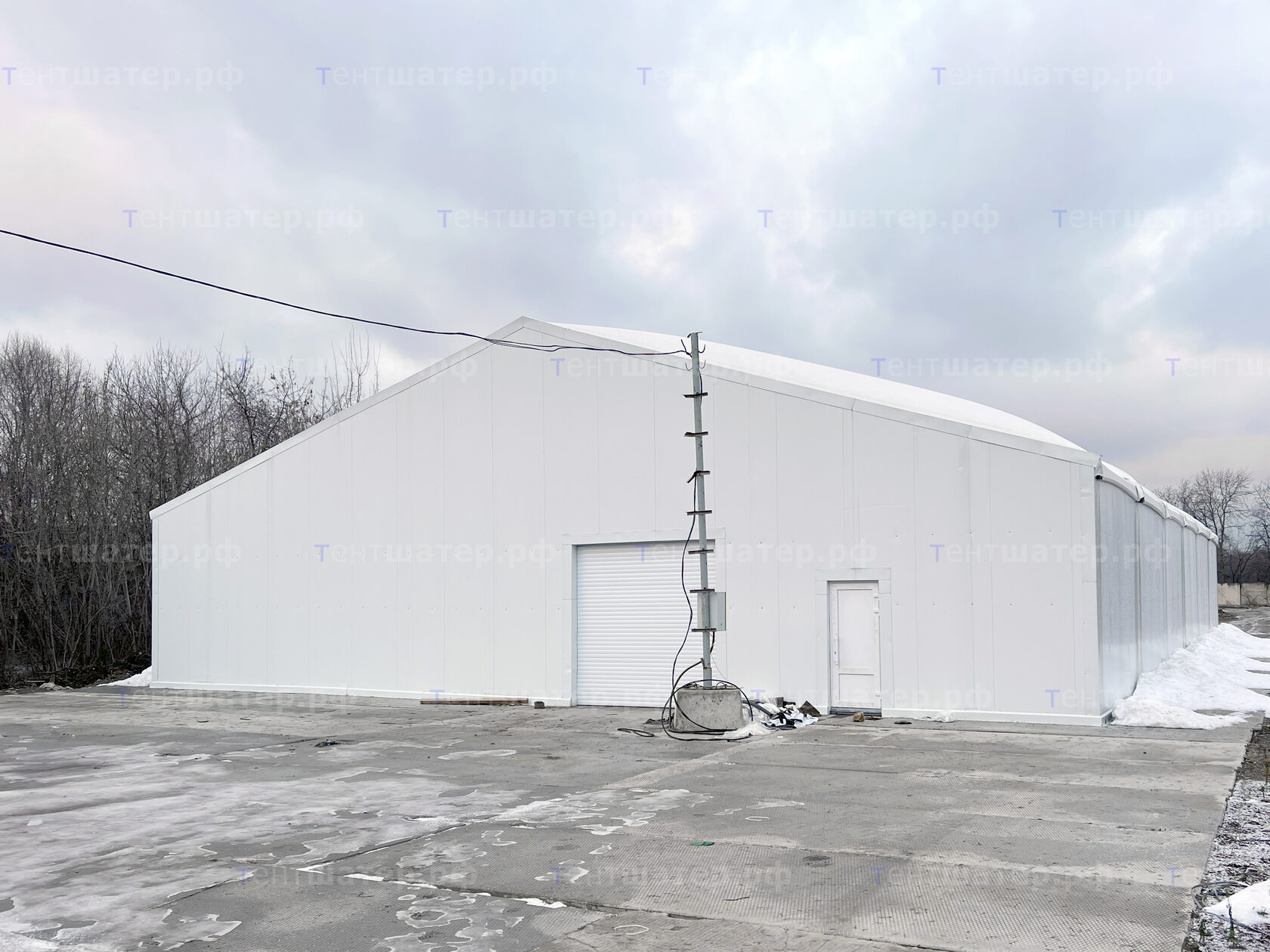

Мы спроектировали и поставили тентовое здание с пневмокровлей 20×30 м и сэндвич-стенами — по сути, тёплый тентовый склад. Внутри держится плюсовая температура без постоянно работающих тепловых пушек.

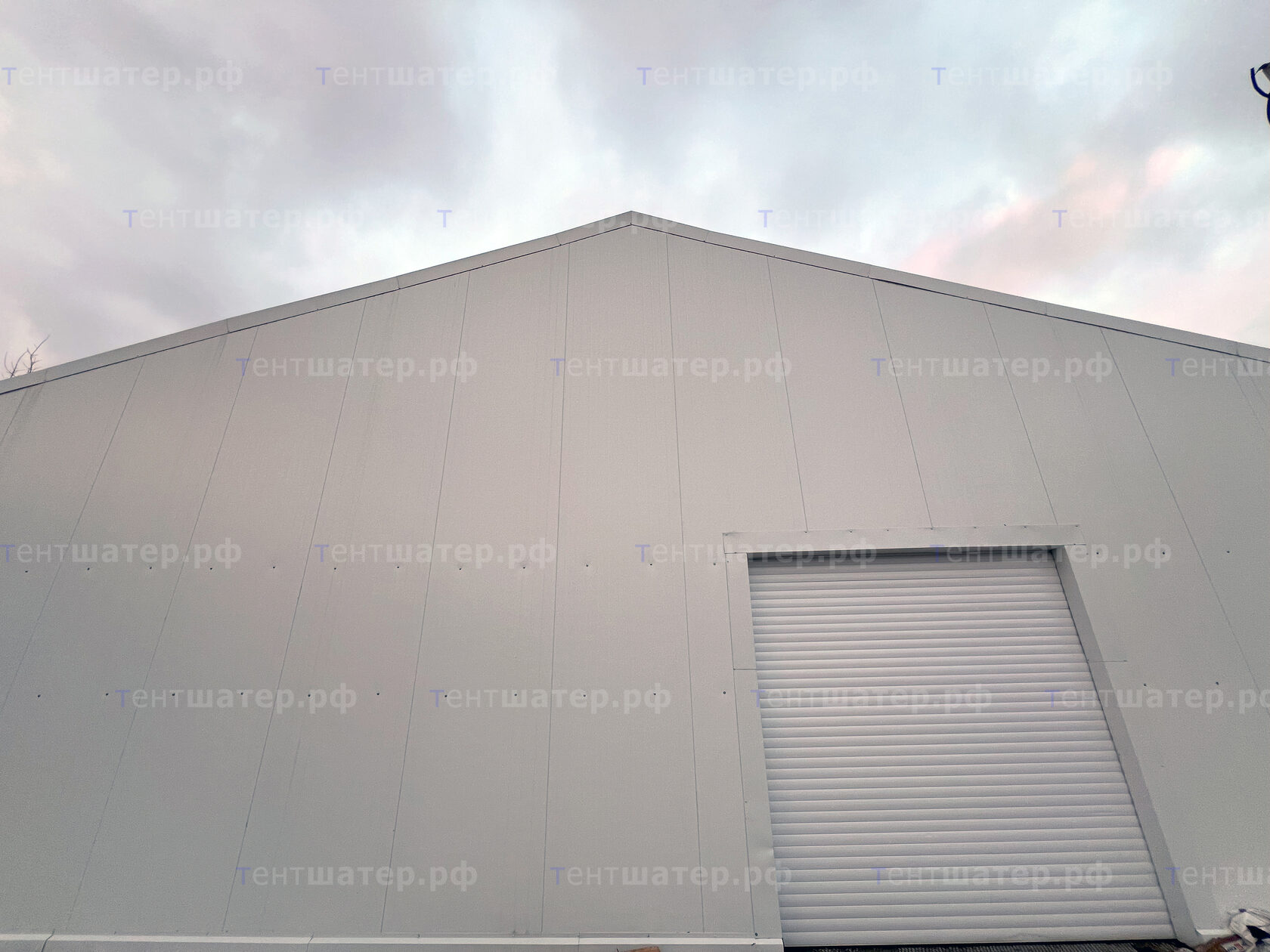

Конструктив
Павильон 20×30 м — 600 м² — стоит на каркасе из сплава 6005A-T6: предел текучести не ниже 225 МПа, предел прочности на разрыв не ниже 270 МПа. Это на 32% и 26% выше, чем у более распространённого сплава 6063-T6. Каркас рассчитан на постоянный поток ветра до 22 м/с, как и другие наши двускатные конструкции.
Основание — дорожные плиты по грунту, без бетонирования фундамента. Плиты дают ровную поверхность под каркас и остаются одним из самых быстрых способов подготовить площадку. В основе — типовая модель двускатный шатер 20×30.

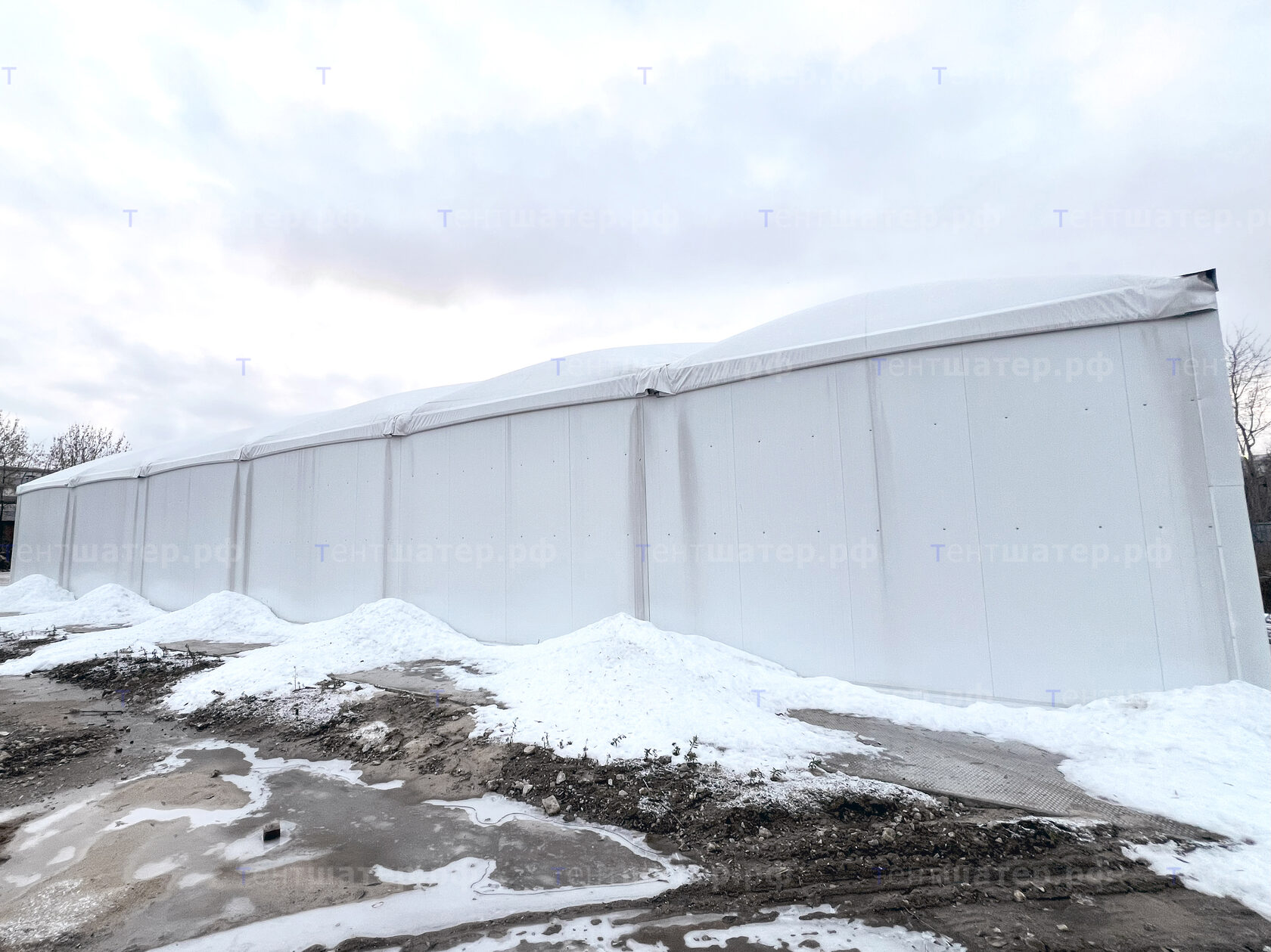

Пневмокровля и сэндвич-стены
Кровля — пневмосистема: два слоя ПВХ-мембраны с воздушной подушкой между ними. Подушка утепляет свод, а линзованный профиль сам сбрасывает снег. Класс горючести мембраны — Г1 по ГОСТ 30244-94. Снеговую нагрузку рассчитываем под регион.

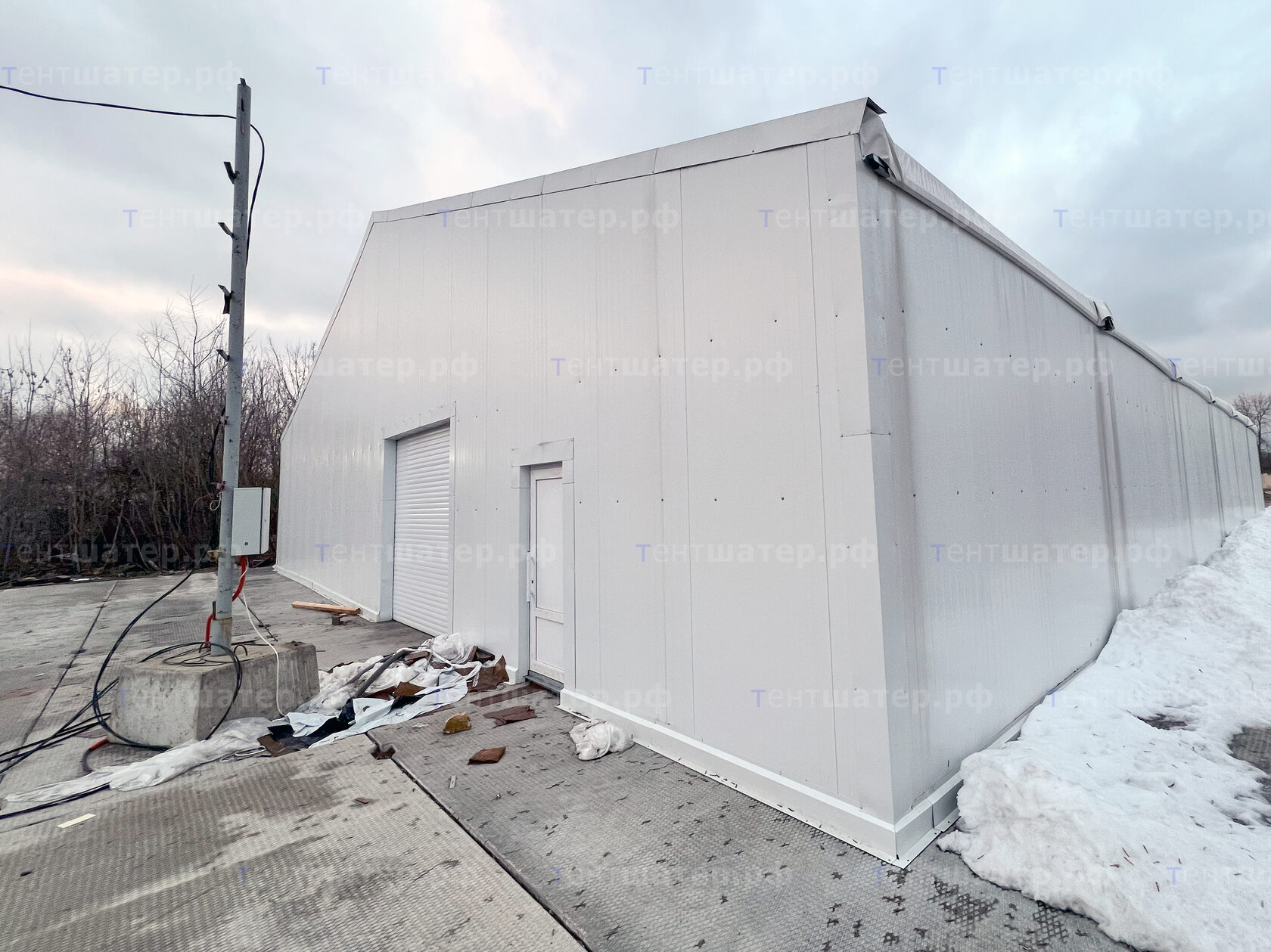

Стены — сэндвич-панели. Они замыкают тепловой контур по периметру: пневмокровля отвечает за теплоизоляцию свода, панели — за стены.
Склад с пневмокровлей: чем схема отличается
Пневмокровля вместе с сэндвич-стенами даёт складу тепловые характеристики, сопоставимые с капитальным зданием, при сроке монтажа в разы короче. От обычного тентового покрытия схема отличается тем, что теплоизоляцию несёт сама кровля, а не дополнительный утеплитель поверх тента.
От воздухоопорных сооружений её отличает несущий алюминиевый каркас. Там всю конструкцию держит избыточное давление воздуха, а здесь пневмокровля — самостоятельный слой поверх штатного каркаса, а не его замена. Ручной очистки от снега такая кровля не требует: в отличие от плоских и пологих тентовых кровель, графика уборки у неё нет.
Тентовое здание с пневмокровлей в Москве: эксплуатация
Заказчик получил утеплённый круглогодичный склад на 600 м². Основание из дорожных плит вместо фундамента сократило срок запуска. Склад рассчитан на работу зимой в Москве без ограничений и при минимальном отоплении — тепло держит сама оболочка.
Решения под хранение разного масштаба — на странице шатры для склада, конструкции для работы в мороз — на странице зимние шатры. Та же пневмокровля на логистическом складе 20×70 — в кейсе тентовый ангар 20×70 для логистики, а в компактном исполнении — в кейсе зимний павильон 10×15 с пневмокровлей.
Сроки, гарантия и срок службы
Наша бригада ведёт монтаж в темпе до 500 м² в сутки: по этому темпу сборка павильона на 600 м² — чуть больше одного рабочего дня. Гарантия — 2 года на каркас и 1 год на тентовое покрытие. Срок службы каркаса — 25 лет и более, тентовой мембраны кровли — не менее 10 лет. Другие длины и пролёты — в разделе двускатные шатры.
Вопросы о тентовом здании с пневмокровлей
Чем пневмокровля лучше обычной?
Снег сходит сам, и ручная очистка не нужна. Воздушная прослойка утепляет кровлю, мостиков холода нет.
Требует ли пневмосистема обслуживания?
Компрессорная установка работает непрерывно и потребляет электроэнергию. Раз в год проверяем герметичность и состояние швов кровли.
Можно ли эксплуатировать склад с пневмокровлей без отопления зимой?
Для склада без требований к температуре — да: при наружных –10…–15 °C внутри сохраняется плюсовая температура.
Какую ветровую нагрузку выдерживает павильон 20×30?
Каркас рассчитан на 22 м/с постоянного потока — паспортный показатель наших двускатных конструкций, а не порыв. Усиленные исполнения под нестандартные условия площадки делаем по отдельному проекту.
Чем этот павильон отличается от воздухоопорного ангара?
Несущую нагрузку здесь принимает алюминиевый каркас 6005A-T6 на дорожных плитах, а не избыточное давление воздуха во всём объёме. Пневматическая кровля — самостоятельный утепляющий слой поверх штатного каркаса, а не замена ему.
Сколько снега выдерживает пневмокровля?
Пневмокровля держит 70–120 кг/м² снега. Для Москвы, которая относится к III снеговому району, расчёт ведём под конкретную площадку.
Чем такое здание отличается от капитального склада?
По теплу схема сопоставима с капитальным зданием — это дают пневмокровля и сэндвич-стены. Разница в основании и сроках: дорожные плиты вместо фундамента, без бетонных работ на площадке, и монтаж в темпе до 500 м² в сутки.
